Простейший светильник-ночник на красивой лампе

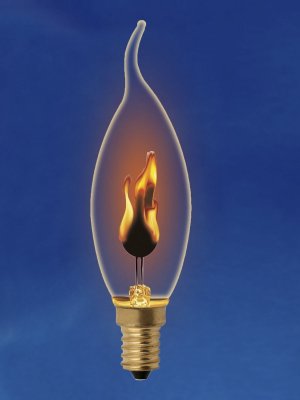

В настоящее время появился относительно небольшой, но таки ассортимент этаких декоративно-прикладных ламп. В основном для красоты и лишь отчасти для света. Подобное встречалось и в эпоху исторического материализма, но невыражено - как и многие товары того времени – скудно и местами. Тем не менее, такие приборы в принципе существовали, хотя в продаже часто встречались лишь неоновые лампы имитирующие горение свечи. И имитирующие весьма недурно.







Китайские товарищи предлагают целый выводок красивых неоновых ламп, подобных (Фото 2-4). От советских аналогов современные китайские выгодно отличаются двухцветностью (Фото 1). Из предложенного ассортимента, ряд автоматически отсеивается «по содержанию». Один из удачных вариантов удалось заполучить с Али Экспресс (Фото 5) со второго раза, первый не выдержал транспортной тряски (Фото 6).



Конструкция лампы – цоколь, стандартный Е27; колба крупная, размером примерно с лампу накаливания мощностью 150-200 Вт, но хвостик покороче. Электродная система весьма нежная – никаких траверз, упоров или иных держателей не предусмотрено, электроды-стебли нетолстые и длинные, со значительной массой на конце. Хорошее сотрясение лампу может запросто испортить (Фото 6).



Светильник. Лампа долго лежала в закромах, ждала своего часа. Проектирование специального светильника для него предпринималось неоднократно и всякий раз безуспешно – придуманное не радовало. Виделось нечто мудреное в стиле ар-нуво с этакими латунными листьями, вьющимися стеблями и полированным эбонитом. Наконец, маятник качнуло в другую сторону – отчего бы не сделать сам светильник максимально утилитарным выдвинув на первый план саму лампу? Как раз под руку попал старорежимный карболитовый патрон для настенной установки и в уме невольно возник образ лабораторной лампы (Рис. 7). Да будет так!



Что понадобилось для работы.

Кроме самой лампы и патрона-провода-вилки – деревяшка для основания-подошвы, набор столярного инструмента, токарный станок по дереву, набор инструмента для электромонтажа, крепеж, ЛКМ, мелочи.

Располагая самодельным токарным станком по дереву, грех - не сделать подошву круглой. Использовал сухую березу – плотное светлое дерево, мелкопористое и весьма распространенное в нашей местности. По случаю приобрел несколько нетонких досок из березы, что редкость – «лес» не строительный, при наличии даже невеликой сырости быстро портится, а мебельных производств у нас поблизости нет. Толстая доска преотлично подходит для плоского торцевого точения – широкое и невысокое, вроде подошв подсвечников, тарелок, шкатулок, катушек для провода и прочего в этом духе.

Доску раскроил – цепной пилой отрезал части без сучков и крупных трещин, выбранные куски разделил на некрупные заготовки на циркулярной пиле. У толстых березовых квадратиков нашел центр на пересечении диагоналей и циркулем вписал максимально возможную окружность. На торцевой маятниковой пиле срезал крупные углы (Фото 8).



На заготовке (Фото 8) циркулем рисую несколько увеличивающихся кругов, так, чтобы хотя бы один был немного больше деревяшки оснастки (Фото 9).




Теперь планшайбу легко отцентрировать на заготовке, даже если из под кружочка выступит клей.
Оснастка позволяет и фронтальное точение без заднего центра, что очень удобно. Тем не менее на время оболванивания и свойственным ему ударным нагрузкам, лучше поддержать заготовку и с другой стороны (Фото 10).







После вытачивания выбранной несложной формы, деталь срезал наполовину, оставив технологическую ножку. Отшлифовал деталь несколькими номерами наждачной бумаги при прямом и обратном направлении вращения.




На станке сверлильном сделал два отверстия для продергивания электрического шнура (Фото 13, 14). Сверла применил спиральные по дереву, с шипом в средине. Станок настроен на максимальные 3000 об/мин, отверстия в плотном дереве получаются замечательно аккуратные.







Готовую подошвочку обмел и обдул от пыли, отделал – покрыл в пару слоев подкрашенным лаком. Удобно на это время сделать деревяшке дополнительную технологическую ручку (Фото 15).







Короткими черными саморезами закрепил ламповый патрон на деревянной части светильника (Фото 16) - наколол шилом центры, тонким сверлом предварительно просверлил отверстия.
В своих закромах не нашел маленькой сетевой вилки – пригодилась старая неразборная с оставленным хвостиком (Фото 17).










Свободный конец 1,5 м сетевого провода продернул в деревянную подставку и пропустил через подошву патрона, разделал для подключения к винтовым клеммам керамической колодки (Фото 19). Подключил, собрал патрон уложив кольцом некоторый запас шнура в полости патрона.




Зафиксировал провод в подставке залив его со стороны дна горячим термоклеем (Фото 20). Вариант – без членовредительства, аккуратно запрессовать подогнанный клинышек из дерева или пластика. Получится разборный вариант, но как будто бы незачем.













Лампа как и все неоновые, экономна – около 3 Вт (Фото 25). В темноте привыкшим глазам дает достаточно света для свободного ориентирования в пространстве.




Р.S.
Все таки чрезвычайно интересно чем намазаны зелено светящиеся листья? Старинные «трубки Гейслера», красоты ради, иногда полностью или частично заключали в оболочку из уранового стекла и то красиво светилось призрачным зеленым светом. Но бытовой дозиметр показывает обычную порцию фонового излучения (Фото 26), хотя синстиляционный датчик вероятно сказал бы больше.




Babay Mazay, март, 2022 г.
