» » Мощный фонарь на 100 Ватт

Мощный фонарь на 100 Ватт


Данный фонарь может работать до 2,5 часов на 100% мощности. Весит около 2 килограмм. Этот фонарь мне удалось собрать за 2500 рублей. Самое дорогое это светодиод и аккумуляторы.

Все компоненты я покупал в Китае, поэтому оставлю ссылку возле каждого компонента.

Для сборки нам понадобится:

- Светодиод 100 вват ссылка

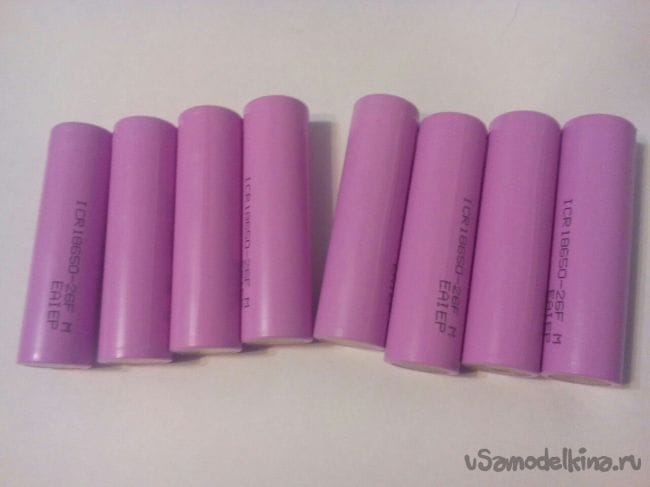

- 8 аккумуляторов 18650 (в данном случае ёмкость 2600 мАч) ссылка

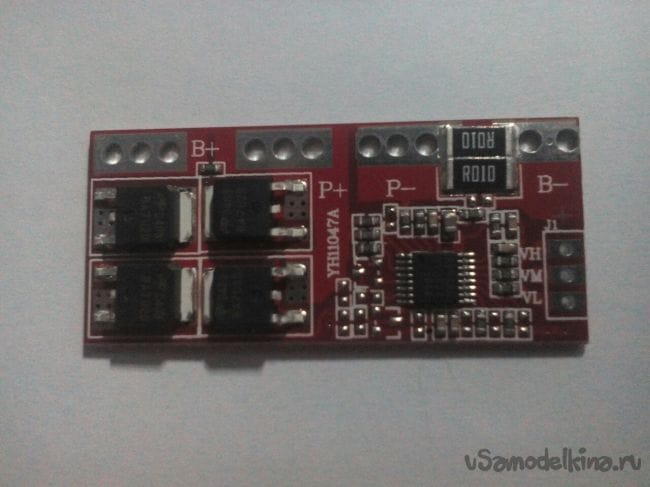

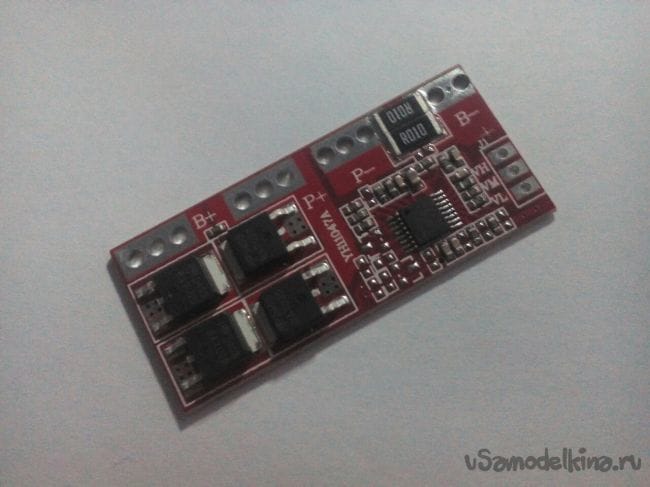

- Плата зарядки и защиты YH11047A ссылка

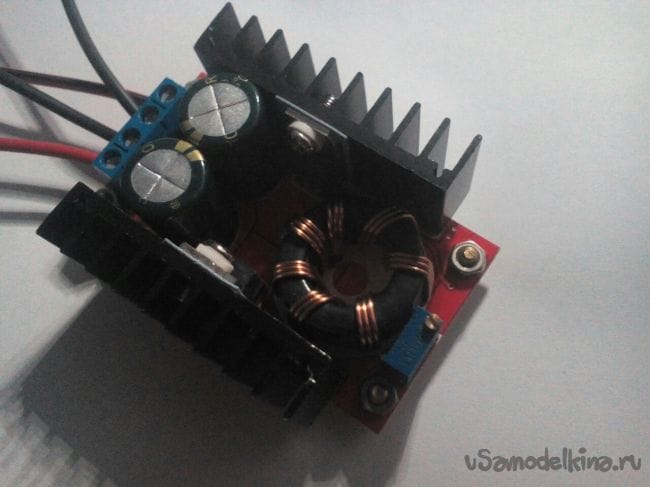

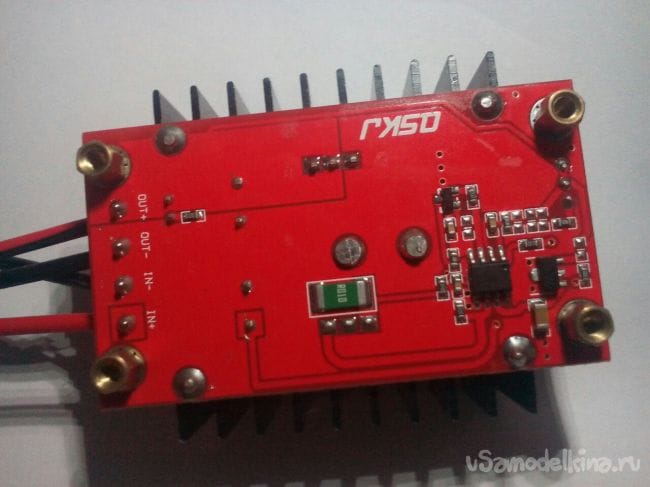

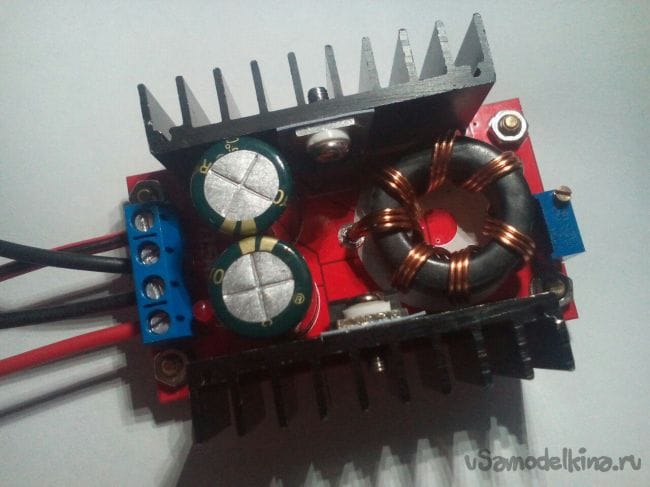

- Плата преобразователя напряжения 12-32в ссылка

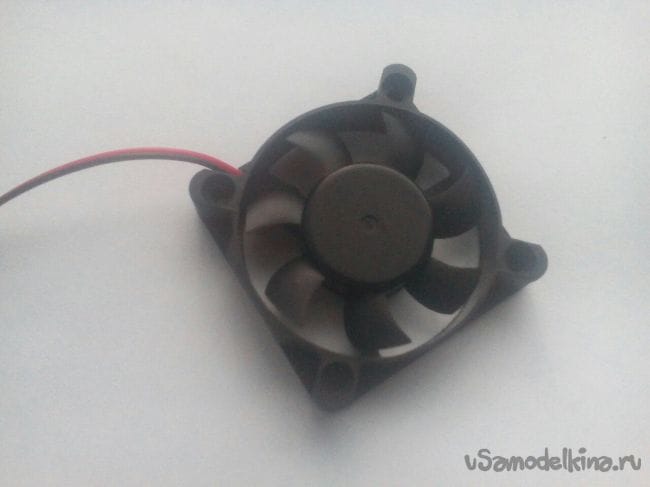

- Кулер 12в ссылка

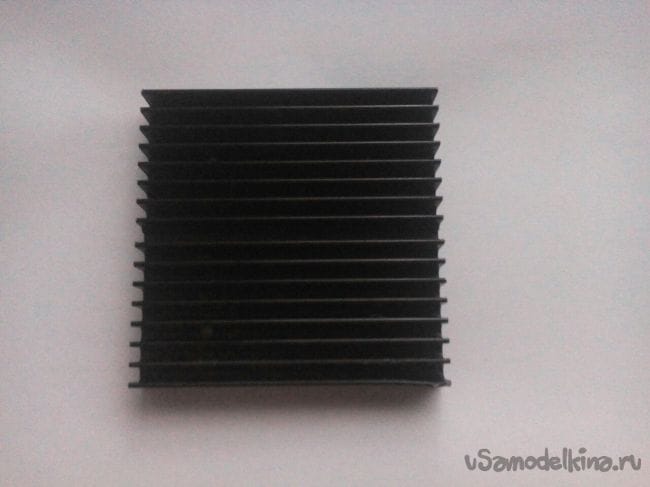

- Радиатор ссылка

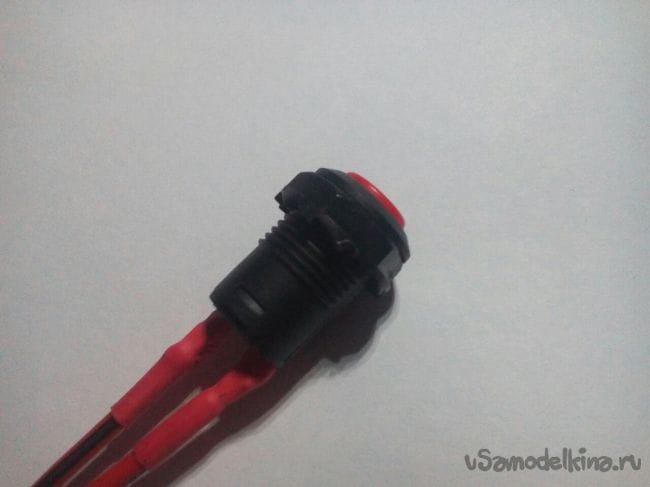

- Кнопка с фиксацией

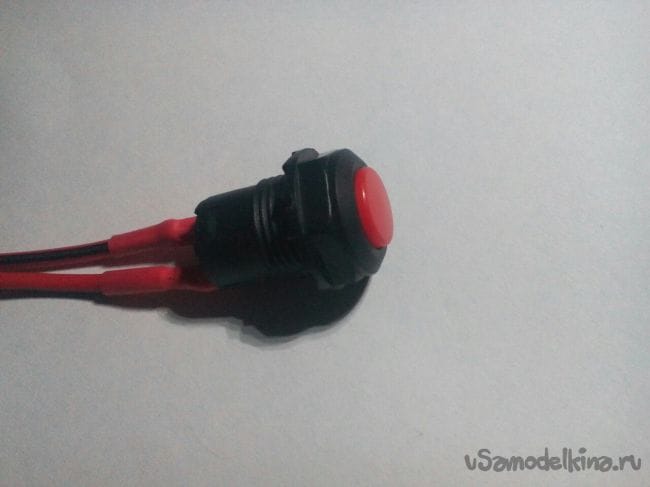

- Кнопка без фиксации

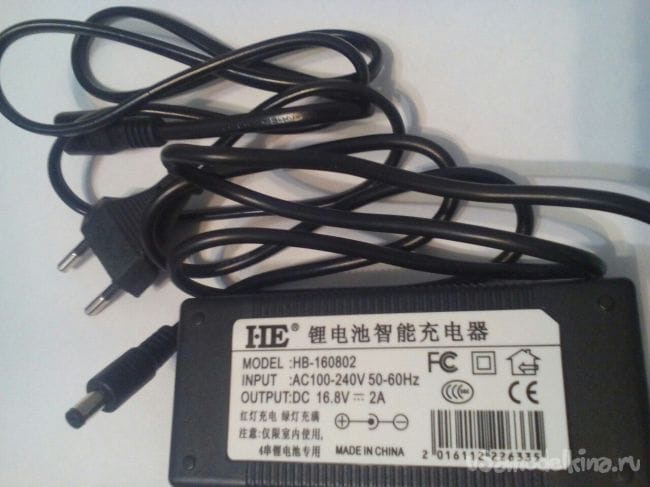

- Заряжающее устройство 16.8в. 2А ссылка

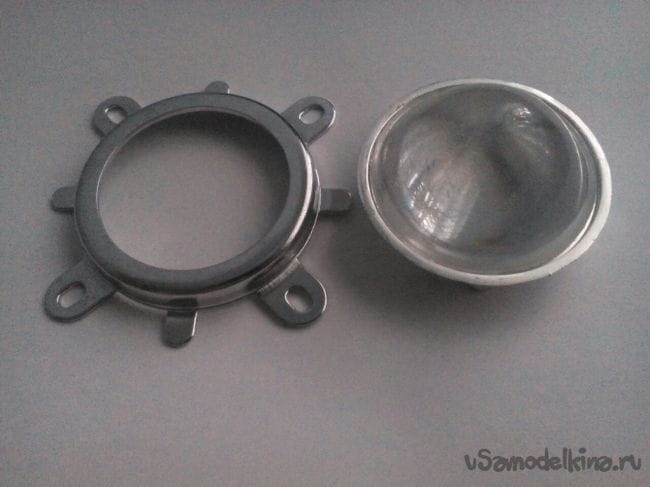

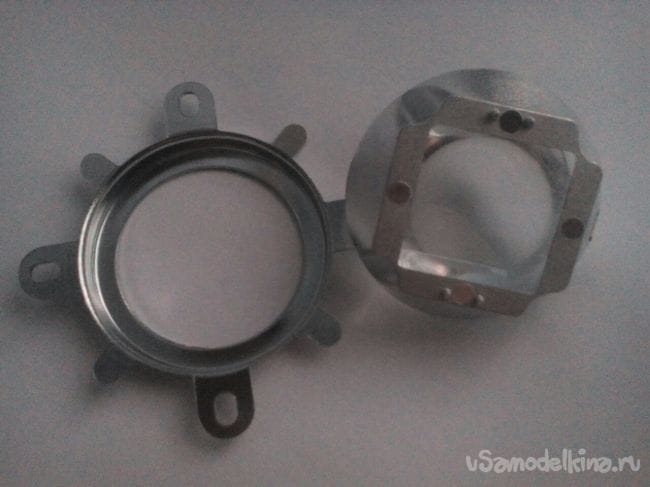

- Линза и отражатель ссылка

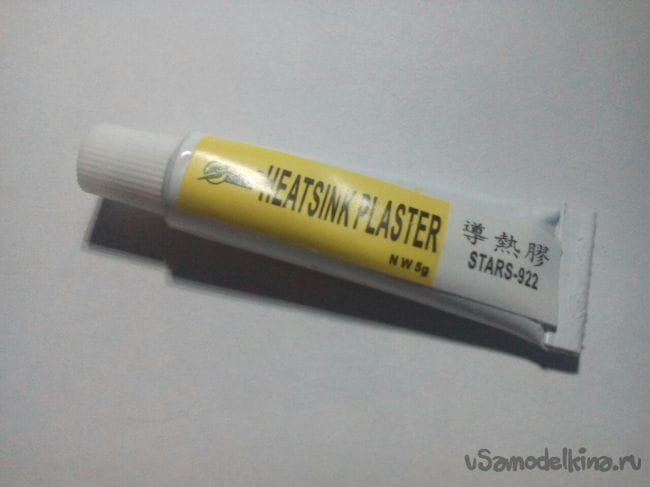

- Термопаста ссылка
- Провод
- Вольтметр цифровой ссылка

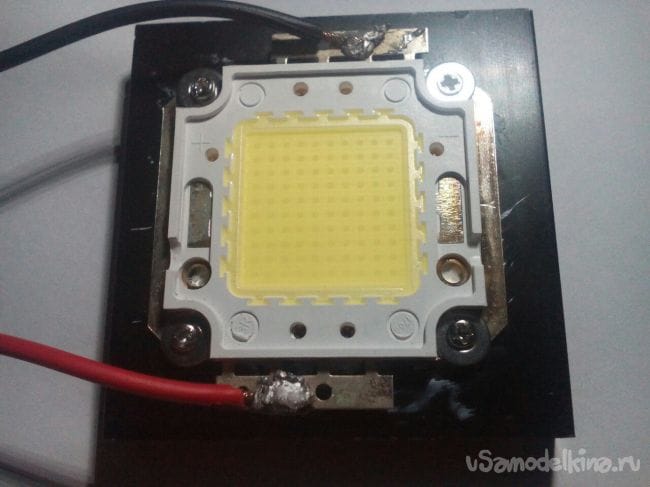

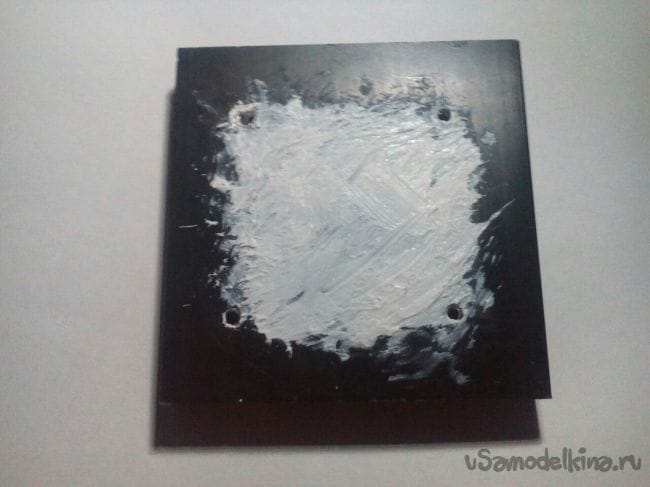

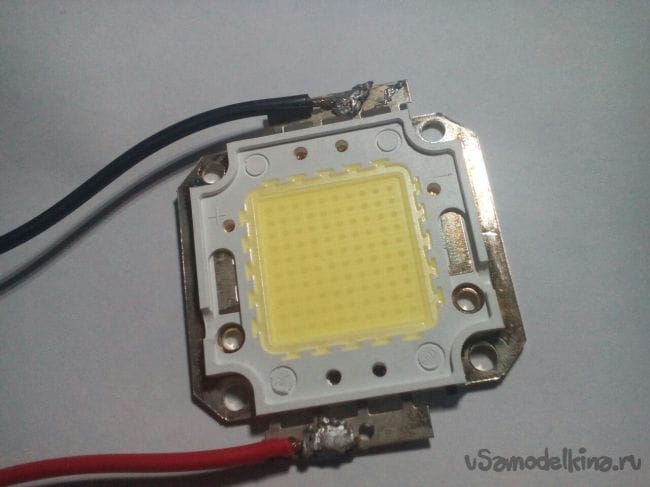

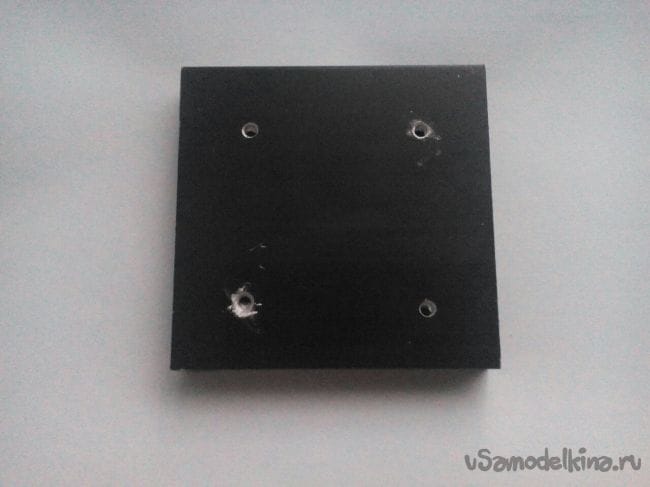

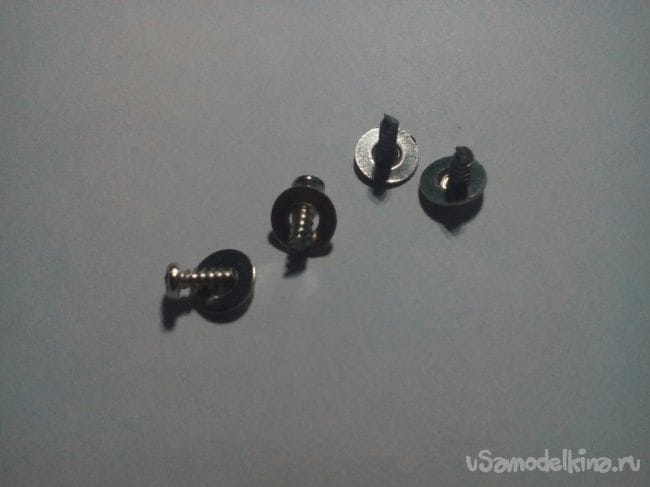

1. Сверлим в радиаторе 4 отверстия под светодиод. Наносим тонким слоем термопасту и прикручиваем светодиод. Я использовал термопасту-клей, так будет прочнее. Паяем провода к светодиоду.

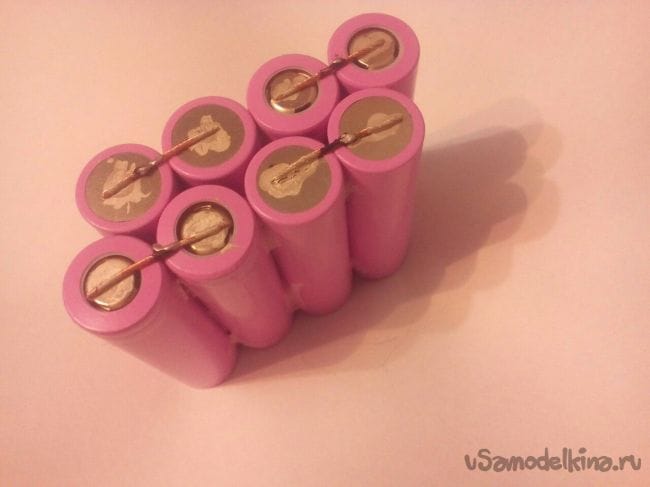

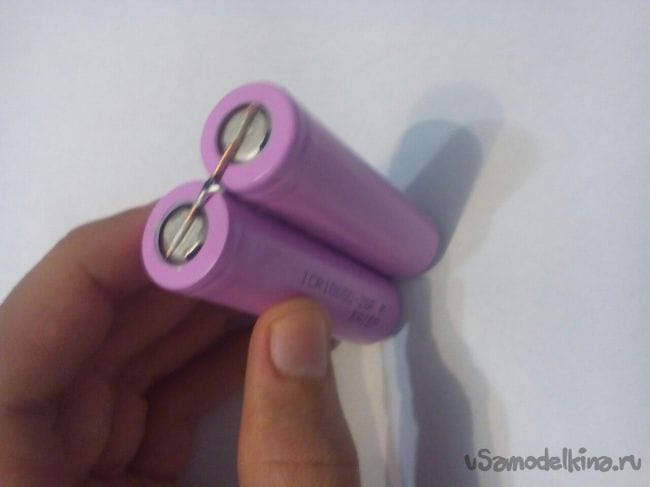

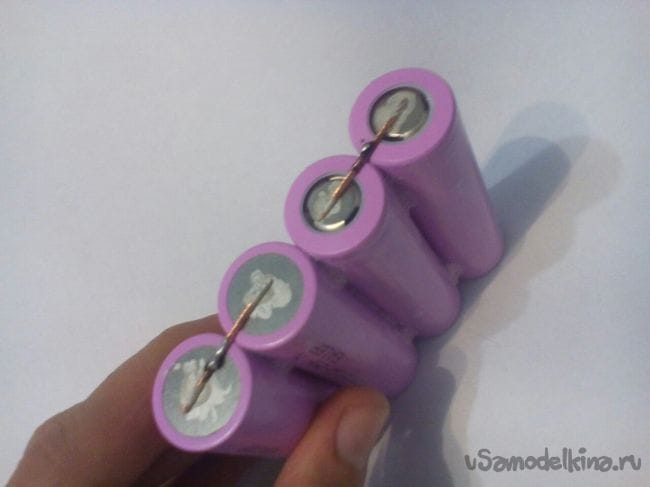

2. Собираем аккумуляторы в кучу. Для соединения я использовал суперклей и соду. После сборки в кучу соединяем 4 сборки последовательно, в каждой 2 аккумулятора параллельно. Паять такие аккумуляторы нельзя, поэтому я использовал токопроводящий клей. Приклеил провода к аккумуляторам и сверху каплю суперклея с содой для прочности. В итоге у вас должна получиться сборка на 16.8в и ёмкостью 5200 мАч





3. Паяем все платы, светодиод, кулер и аккумуляторы. Не забываем припаять вольтметр через другую кнопку, чтобы следить за напряжением аккумуляторов.
Мощный фонарь на 100 Ватт

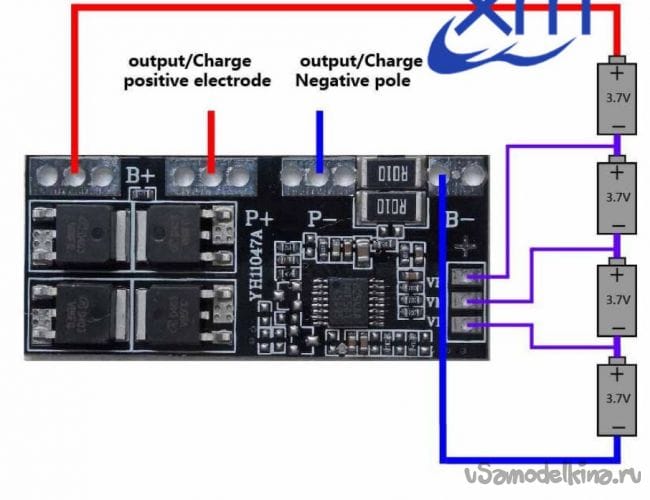

Схема по которой нужно паять. Делайте всё внимательно! 1 ошибка и аккумуляторы могут замкнуть!

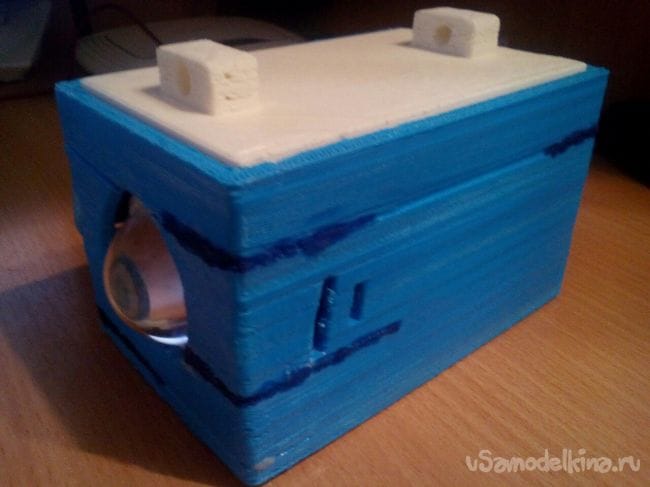

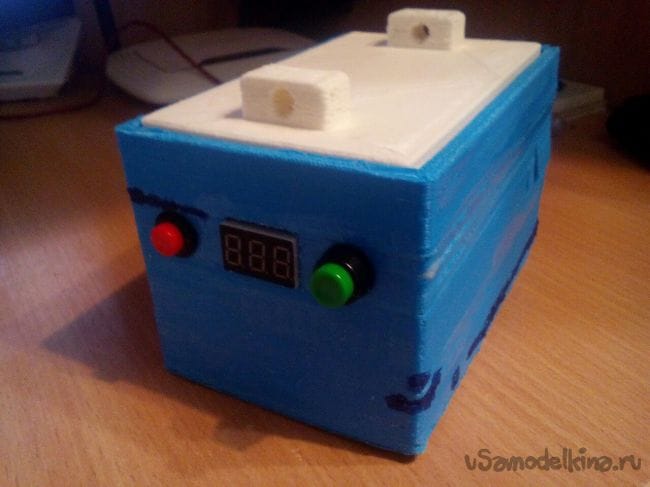

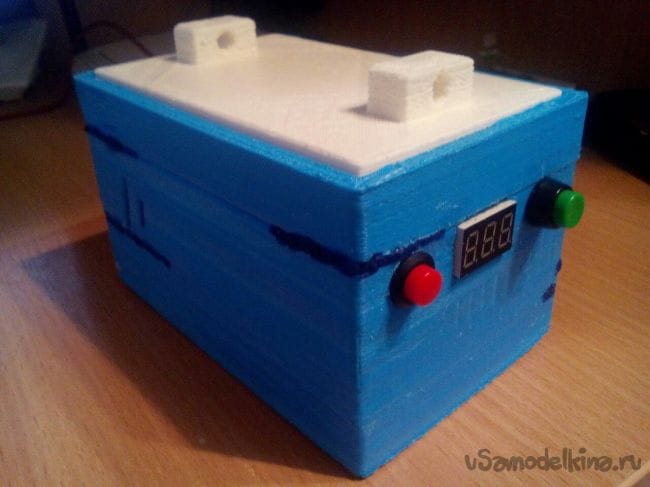

4. Корпус я напечатал на 3д принтере.
Оставлю ссылку на 3д модель корпуса с крышкой.
3д модель

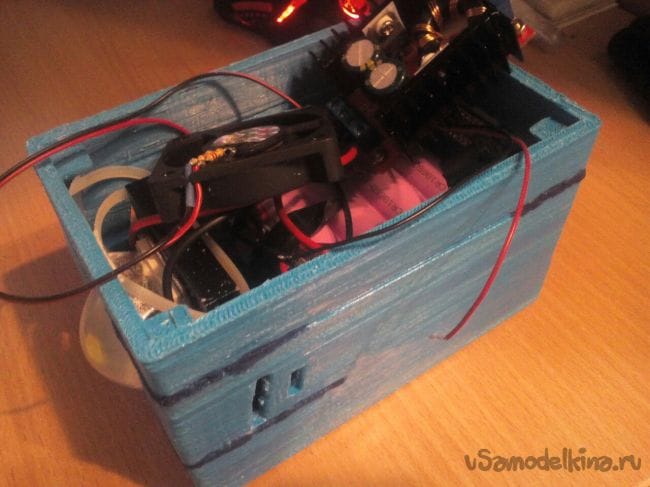

Внутри корпуса я закрепил всё при помощи хомутов и супер клея с содой.





Итог:

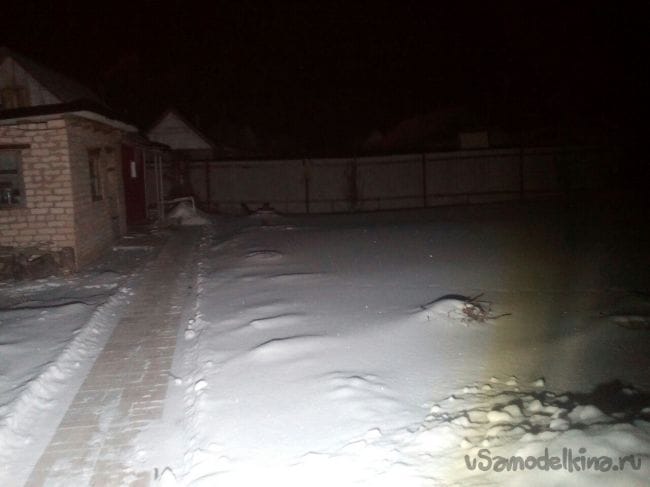

Фонарь включаю во дворе ночью.


Светит примерно на 30-45 метров.

Советую не экономить на радиаторе и кулере. Греется очень сильно, но нужно держать температуру ниже 60 градусов. Я сэкономил и дольше 20 минут (в моём случае) светить нельзя. Возьмите радиатор побольше!
