    Делаем своими руками из повербанка грелку для рук и фонарик


    Приветствую всех самодельщиков. Зимой данная самоделка будет полезна для рыбаков, охотников и для всех кто находится на улице.
    Грелки бывают каталитические и электрические. У первых есть ряд недостатков - запах сгораемого материала, нужно заранее производить розжиг и так далее. Как известно перчатки, рукавицы, варежки только сохраняют тепло ваших рук. Я решил сделать по- быстрому самодельную грелку из подручных средств. Был у меня в наличии простейший недорогой повербанк приобретенный на Алиэкспресс. Собственно он представляет пластмассовую коробочку с контактами для двух литий ионных аккумуляторов формата 18650 и с платой зарядки на популярной микросхеме TP4056. На торце повербанка есть два USB разъема для стандартного зарядного кабеля.

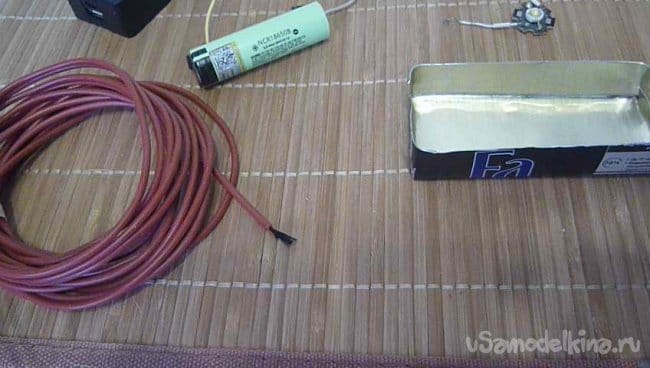

    В качестве нагревательного элемента применил карбоновый углеволоконный провод также в свое время приобретенный на Алиэкспресс.

    Он состоит из углеволокна защищенного термостойкой изоляцией. Данный провод имеет обширную область применения –теплые полы, обогрев инкубаторов, , в теплых одеялах, подогрев сидений в автомобиле и так далее. Напряжение питания этого провода от 3-х до 380 В, сопротивление на 1м =33 Ом, температура нагрева до 200°C, диаметр- 3 мм. Ранее я делал из этого углеволоконного провода подогрев сидений для автомобиля (смотрите статью «Как переделать накидку для подогрева сидений в автомобиле на карбоновый углеволоконный провод» ). Работает прекрасно без поломок уже второй год. Углеволоконный провод намного лучше в сравнении с нихромом, он обладает во много раз большей механической стойкостью.

    Для питания устройства можно применить один или два литий ионных аккумулятора формата 18650.

    Перечень инструментов и материалов

    -провод медный монтажный многожильный, диаметр 1,5 мм;
    -углеволоконный провод;
    -светодиод 1 Вт с радиатором;
    -диод 1N4007;
    -выключатель;
    -тактильная кнопка;
    -алюминиевый баллончик от дезодоранта;
    -термоусадочная трубка;
    -острый нож;
    -дрель;
    -паяльник;
    -клей;
    -мультиметр.

    Шаг первый. Изготовление греющей части устройства.

    Так как углеволокно не паяется, применим следующий способ соединения с монтажным проводом. Отступив 3-5 мм от края карбонового провода, делаем острым ножом надрез изоляции и туго прикручиваем непосредственно монтажный медный провод.

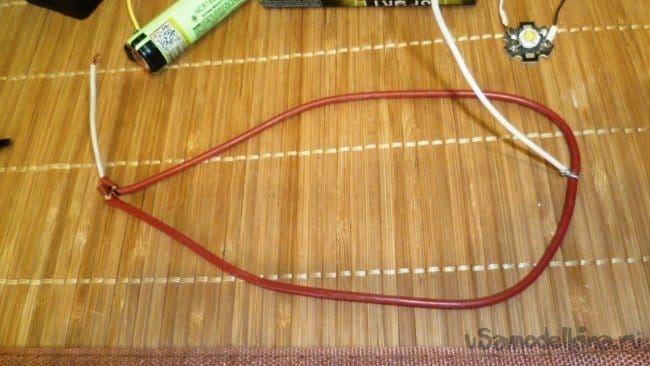

    Опытным путем я подобрал длину карбонового провода 40 см. Складываем пополам, делаем контакт в в середине провода и по краям. В результате получим два греющих элемента грелки соединенных параллельно. Общий ток нагревателя в этом случае будет порядка 1,5 А.
    Из алюминиевого баллончика от дезодоранта делаем П-образную крышку по размерам повербанка.

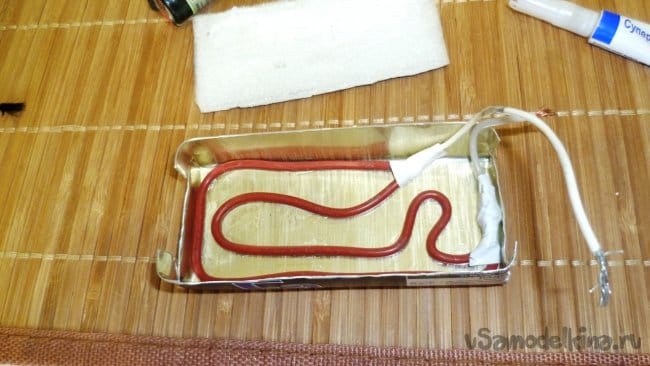

    Приклеиваем клеем «Секунда» углеволоконный провод к внутренней стороне алюминиевой крышки. Желательно равномерно распределить провод по поверхности крышки.

    Места соединения карбонового провода с медным проводом изолируем с помощью термоусадки.
    Укладываем поверх нагревателя теплоизоляционный материал чтобы направить поток тепла на алюминиевый кожух и не греть сам корпус повербанка.

    Шаг второй. Сборка схемы всего устройства.

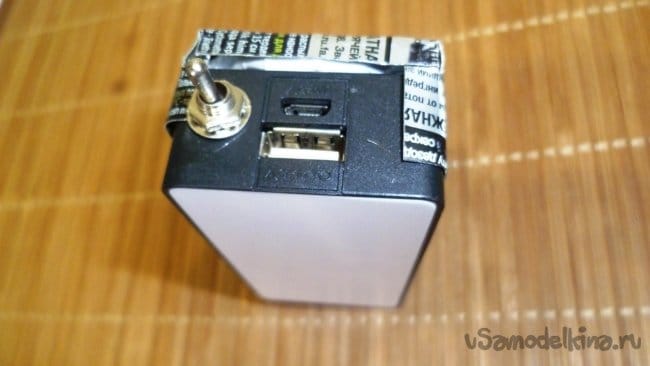

    Просверливаем отверстие в корпусе повербанка для вывода проводов нагревательного элемента. Вставляем провода в отверстие и надеваем алюминиевый кожух на корпус. Сверлим еще одно отверстие для выключателя нагрева и устанавливаем тумблер.

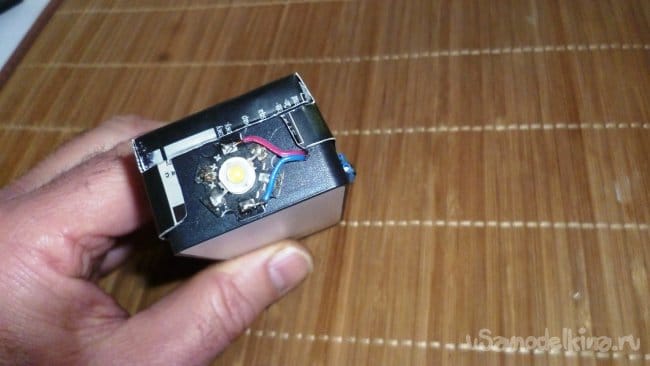

    Распаиваем схему устройства. У меня аккумулятор был уже с контактными пластинами -это упростило сборку. Провода цепи нагревателя припаял непосредственно к аккумулятору. Светодиод для фонаря приклеиваем к торцу корпуса. В цепи светодиода стоит диод 1N4007 (можно использовать любой с током до 1 А), он предназначен для снижения напряжения с 4В до 3 В, чтобы светодиод преждевременно не вышел из строя.
    В качестве выключателя фонаря применим тактильную кнопку. Ее также приклеиваем к боковой поверхности корпуса повербанка.



    Шаг третий. Испытание устройства.

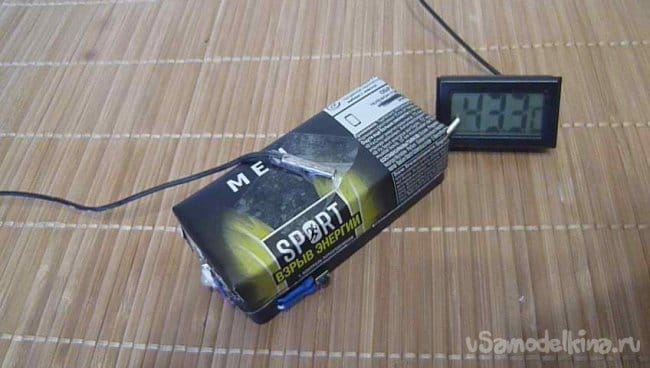

    Фонарик светит отлично. Включаем режим нагрева. За две минуты поверхность алюминиевого кожуха грелки нагревается до 43°C. Неплохой результат.

    Испытания на улице прошли успешно-мягкое тепло углеволоконного провода держалось около 1,5-2 часов. Я использовал один аккумулятор емкостью 2800Мач. При повторении самоделки каждый может рассчитать нагревательный элемент индивидуально в зависимости от размера корпуса, количества и емкости аккумуляторов, напряжения питания и длины нагревателя. Можно уменьшить сопротивление нагревателя чтобы увеличить температуру грелки-но тогда желательно использовать два аккумулятора, чтобы время работы существенно не сократилось. Можно добавить светодиод для индикации включения режима грелки,подключив его через резистор 500 Ом к нагревателю.

    Интересная получилась самоделка три в одном. Повербанк можно использовать по назначению -подзарядить мобильник, запитать какие то устройства. Добавились функция грелки и фонарика актуальные в нашем климате.

    Подробнее и нагляднее всю работу можно увидеть в видео


    Может кому то будет полезна это описание самоделки. Всех благодарю за внимание, здоровья, всего наилучшего, удачи в жизни и творчестве!
