    Проигрыватель на приводах для дискет, ака «флоппотрон»

    Думаю, многие из вас находили различные видео, где люди воспроизводят музыку, используя приводы для дискет, жестких дисков, и, возможно, сканеров. Конечно же, у кого-нибудь могло возникнуть желание воссоздать подобную установку, но не всегда получается, например, недостаточно информации на этот счёт, и поэтому сейчас будет описано создание подобного «флоппотрона», как это устройство часто называют.
    Что потребуется:

    1) Как минимум два флоппи-дисковода, в моём случае – все пять;
    2) Ардуино Нано/Уно;
    3) Жёсткий диск как замена флоппи-дисководу/как ударный, не обязателен, но не навредит;
    4) Провода, паяльник или же разъёмы для подключения приводов к материнской плате, если хочется красиво.

    Сборка.

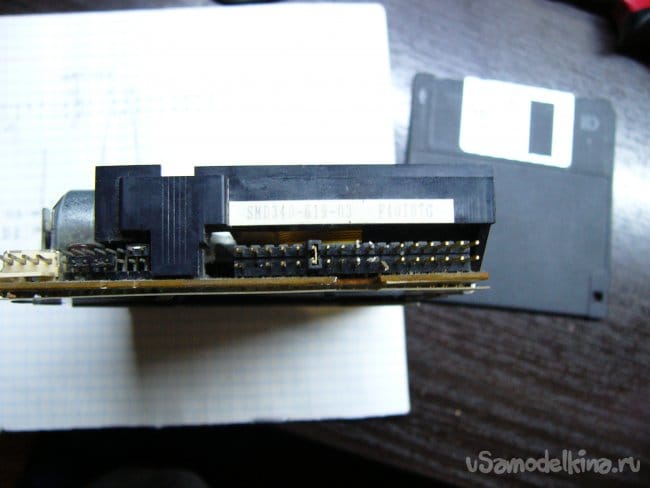

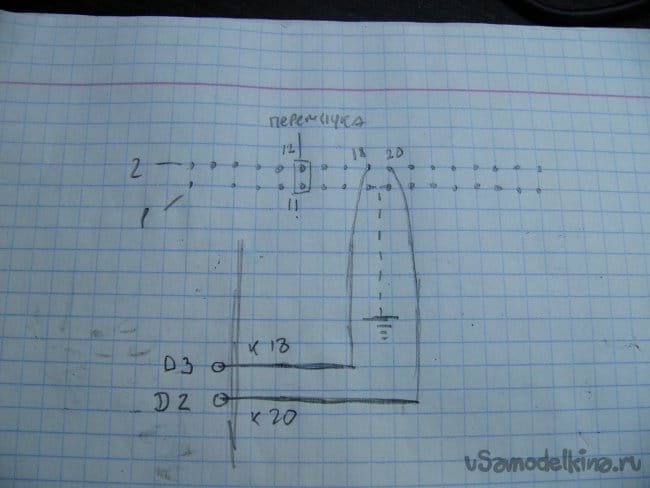

    Берём привод для дискет, смотрим на фотографию ниже, находим разъём и ищем 11 и 12 контакты, их замыкаем. Далее, по той же схеме замыкаем 17 и 19 контакты, от них отводим провод. От 18 и 20 выводов отводим по проводу. 18 контакт подключаем к контакту D3 на Ардуино, 20 контакт – к выводу D2 на Ардуино. При подключении второго привода 18 подключаем к D5, 20 контакт к D4, и так далее. Так же можно подключиться к аналоговым выводам: 18-А1 и 20-А0, 18-А3 и 20-А2, 18-А5 и 20-А4. Контакты с А5 не будут работать, ибо они работают ТОЛЬКО как аналоговые.


    Может пригодиться.

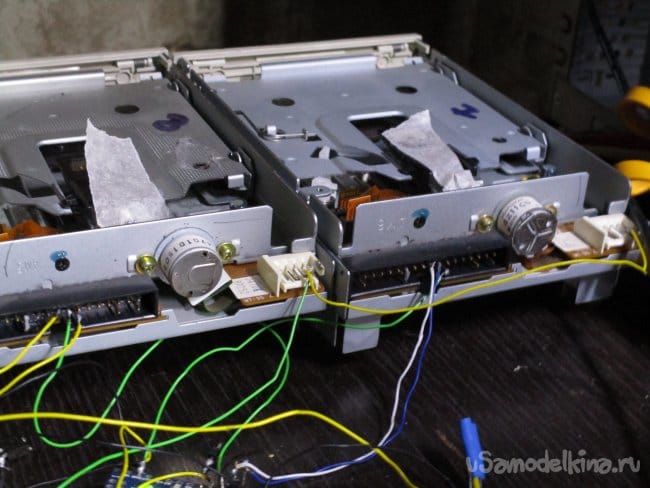

    Если прозвонить 11, 17 и 19 контакты и минус питания, по сути, один и тот же контакт, поэтому можно схему несколько упростить: 12 контакты приводов замкнуть, например, на минусы питания, а все минусы питания – к земле на Ардуино. Так же приводам дискет на 3,5 дюйма для питания требуется только 5 вольт. Все выводы для питания можно соединить одним проводом , и к нему же подключить питание, пример ниже.

    Подключение жесткого диска.

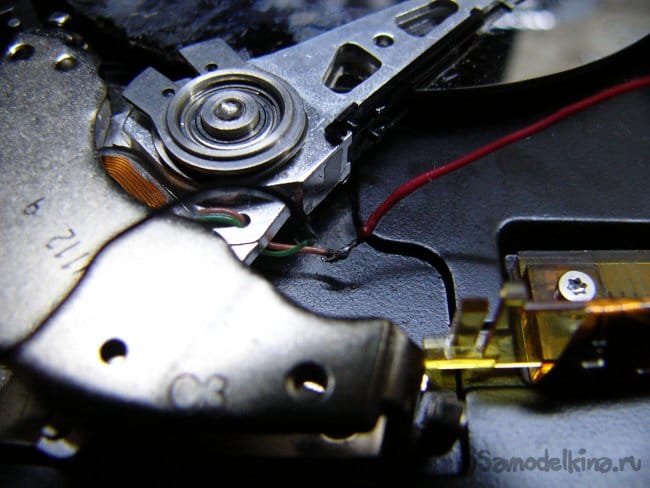

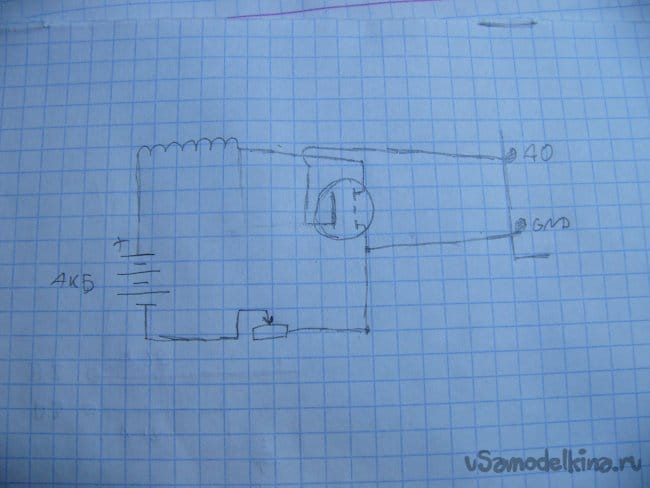

    С диском всё несколько прощё: снимаем крышку, убираем «парковочный» магнитик за считывающими головками, подпаиваем свои провода к проводам от катушки. Один из проводов подключаем к плюсу источника питания, в данном случае – к плюсу отдельного литиевого аккумулятора, другой провод припаиваем к стоку N-канального полевого транзистора, от минуса источника питания отводим провод к истоку транзистора, от истока – к земле Ардуино. Затвор подключаем к любому незанятому чётному выводу (D2, D4, D6, D8… A0, A2, A4). В обрыв провода от плюса/минуса к катушке рекомендую установить подстроечный резистор.


    Почему бы я порекомендовал установить один-два жёстких диска? Дело в том, что не каждый привод для дискет не может воспроизводить высокие ноты, а катушка от головок срабатывает как динамик, воспроизводя всё, что угодно.

    Работает? Правильно, не работает, ибо у нас нет программы управления и прошивки для Ардуино. Ниже есть прошивка и панель управления.

    Ссылка на Яндекс.Диск с архивом: Архив

    Скачиваем, прошиваем Ардуино и в папке MoppyControlGUI > bin открываем файл формата .bat.
    Когда открывается панель управления, первым делом выбираем порт, к которому подключена Ардуино. Если всё правильно подключено, то считывающие головки приводов должны встать на начальное положение, а первый – проиграть мелодию. Нажимаем на Load file и выбираем файл в формате .mid, примеры которых есть в архиве, нажимаем на многоточие. Если звук есть – поздравляю, время потрачено уже не зря. Ко всему этому рекомендую докачать программу FLStudio, чтобы изменять каналы с 1 по 9, если привод не издаёт звуков. Собственно, на одну Ардуино Нано или Уно можно нацепить до девяти устройств, а чтобы подключить вторую Ардуино с другими приводами, то в файле MoppyConfig.h в самом конце надо заменить каналы на 10 и 18 соответственно. На видео ниже имеется пример, как это устройство работает.

    А теперь возможные проблемы

    Первое - дребезг головок, как у меня в видео. Решение: склеить горячим клеем головку и её металлическую "рамку". Или вставить дискету, если их у вас хватает.
    Второе - привод, один или несколько, начинает "заедать". Скорее всего, причина в слабом источнике питания, и этому самому приводу не хватает напряжения для корректной работы, попробуйте заменить блок питания.
    Третье - нет звука. Попробуйте в панели управления выставить такие настройки, как на скриншоте ниже.


    Наконец, вопрос, который все хотели задать: для чего это? Это решать лишь Вам: данная установка может и просто пылиться на полке, или же можно удивить Ваших гостей.
