    Третья рука из полипропиленовых труб


    Работая по ремонту электроники или по сборке миниатюрных деталей и конструкций очень часто сталкиваешься с потребностью в дополнительном держателе. Также при такой деятельности без дополнительного визуального увеличения рабочей поверхности не обойтись. Уверен, что всем мастерам знакомо это чувство, когда не хватает третьей руки, а иногда даже и четвёртой. Без специальных приспособлений, таких как микроскоп или увеличительное стекло, особенно при пайке SMD компонентов на электронных платах, для качественного результата, такое приспособление - незаменимо.

    Такой инструмент как лупа бесценен не только для радиолюбителей, но и для людей занимающихся ювелирными работами, а также для нумизматов и коллекционеров. По собственному опыту знаю, что такое приспособление может быть полезным даже в растениеводстве. Работая с мелкими семенами не раз сталкивался в нехватке большого увеличительного стекла. Не говоря уже о часовщиках, мастеров по микро резьбе и других эксклюзивных профессиях.


    В этой конструкции изначально была задача совместить минимальное количество деталей, с целью оптимизации рабочего пространства. То есть, надо было создать больше рабочего пространства внутри штатива этого приспособления.

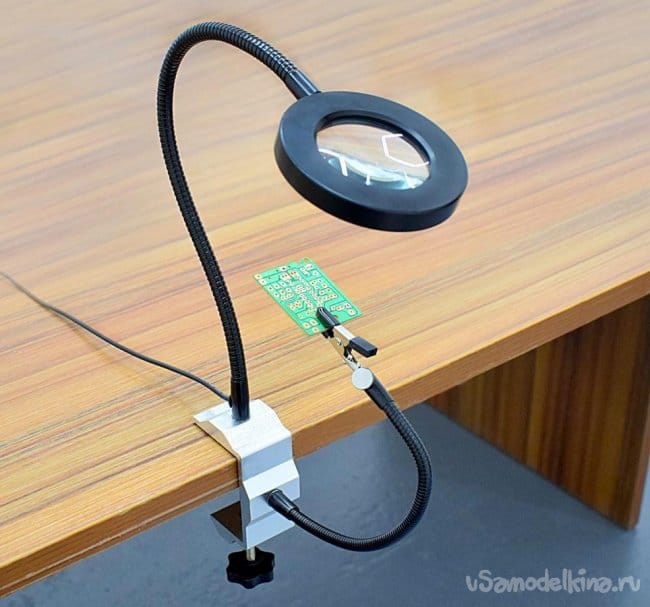

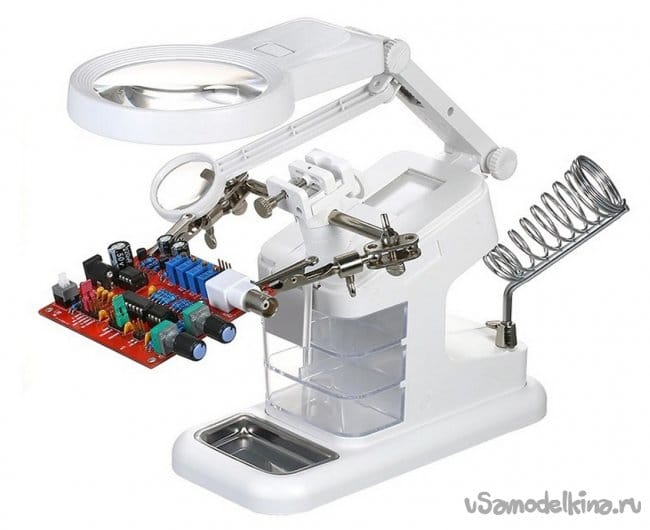

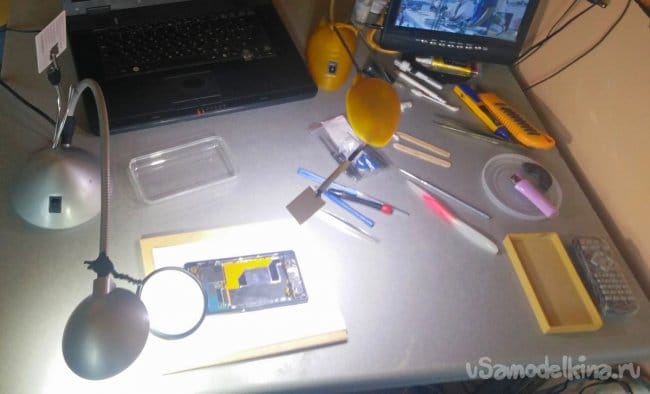

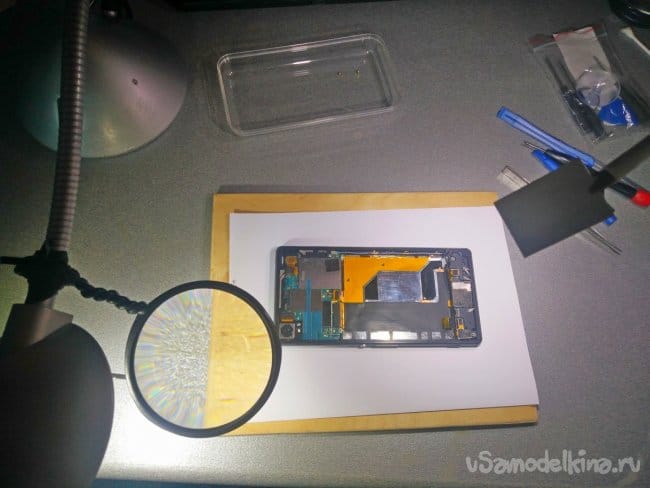

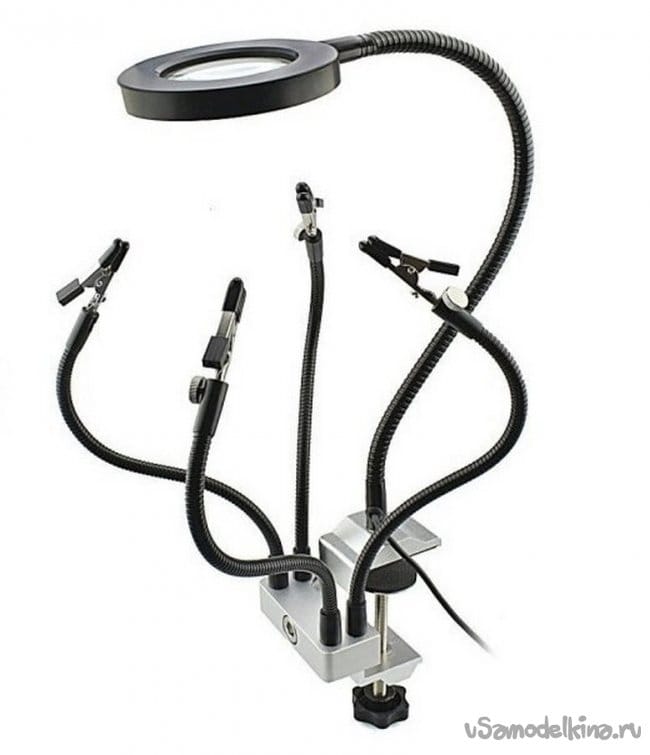

    Я уже сталкивался с такой проблемой при ремонте электроники - такой, как мобильные телефоны или планшеты. При решении этой задачи, пришлось соорудить примитивную установку так называемой "третьей руки". На фото вы можете увидеть это простое приспособление состоящее из настольной светодиодной лампы, к которому я прикрепил небольшое увеличительное стекло и змеевик с "крокодилом".

    Ну, помимо этого, у меня есть ещё увеличительная лупа для часовых дел мастеров, которая снабжена линзой большей кратности - чем обычное увеличительное стекло. Единственная проблема, её сложно долго удержать на лице. При таких работах, чем больше диаметр линзы, тем удобнее работать.

    На этот раз, ко мне обратился мой старый друг, который поставил задачу соорудить по-быстрому простую конструкцию, без излишеств, для ремонта электроники. Учитывая то что, он всю жизнь проработал в этой отрасли (связист) и имеет гораздо больший опыт радиолюбителя; мы взялись за совместное изготовление этого "бесценного" инструмента. Нам предстоит работать с пайкой планарной электроники, SMD компоненты которой очень малы. Без большого увеличительного стекла в таком ремонте, не обойтись.

    Для изготовления приспособления понадобятся следующие материалы и инструменты:

    Материалы:

    - труба ПП (PP) d = 20мм, L = 300мм х 1шт, 140мм х 2шт, 40мм х 2шт,
    30мм х 1шт;
    - заглушка ПП (PP) d = 20мм х 5шт;
    - заглушка ПВХ d = 160мм. (160PVC-U) х 1шт;
    - тройник ПП (PP) d = 20/20мм – 2шт, 25/20/25мм х 1шт;
    - защелка крепления ПП (PP) d = 20мм-4шт;
    - гусак для электролампы Е-27 L= 300мм x 1шт;
    - пластиковый гибкий регулируемый шланг L= 25мм x 2шт;
    - увеличительная линза d = 150мм x 1шт;
    - зажимы "крокодил" х 2шт.;
    - термоусадочная трубка;
    - болты и гайки М4 х 2 комплекта;
    - гайка М8.

    Инструменты:

    - паяльник для ПП труб;
    - дрель или шуруповерт;
    - "балеринка" d = 150 мм;
    - сверла d = 2.5мм, 8мм, 13мм;
    - метчик М14, М3;
    - вороток для метчика;
    - канцелярский или монтажный нож;
    - плоскогубцы, набор отвёрток, фломастер и другой мелкий инструмент.

    Идя использовать полипропиленовые трубы, зародилась из-за простоты и доступности. Такие трубы очень прочные, долговечные и легко восстанавливают первоначальную форму. Ещё большей прочностью обладают армированные трубы. При повторении этой самоделки лучше отдать предпочтение им. Но, учитывая небольшие размеры штатива, для реализации подойдут любые другие ПП трубы.

    Из-за того что увеличительная линза диаметром 150 мм довольно-таки тяжёлая, последнюю надо было закрепить на устойчивом основании. Учитывая этот фактор основание изделия можно утяжелить. Для этого, изначально предполагалось разместить внутрь полипропиленовых труб, железную арматуру подходящего диаметра. Но в процессе сборки - этого не потребовалось. За счет Н образной формы, конструкция оказалась вполне устойчивой.

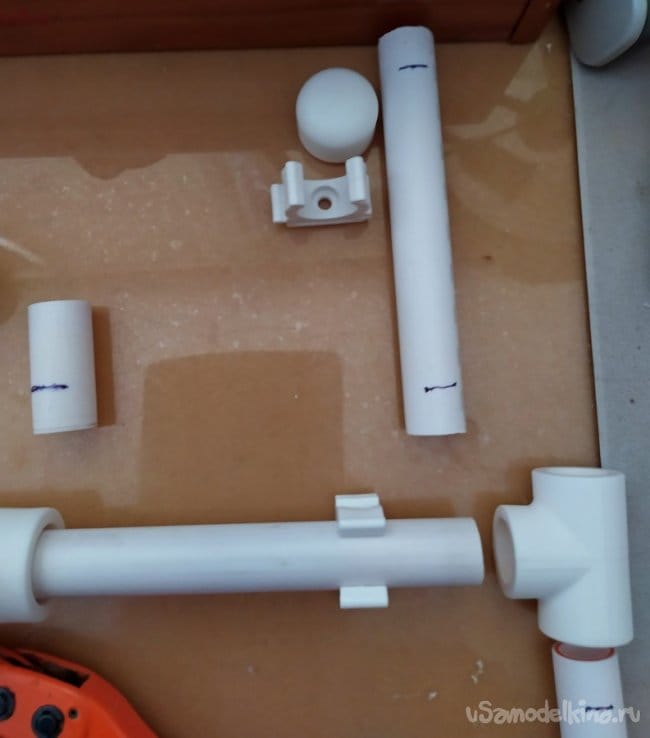

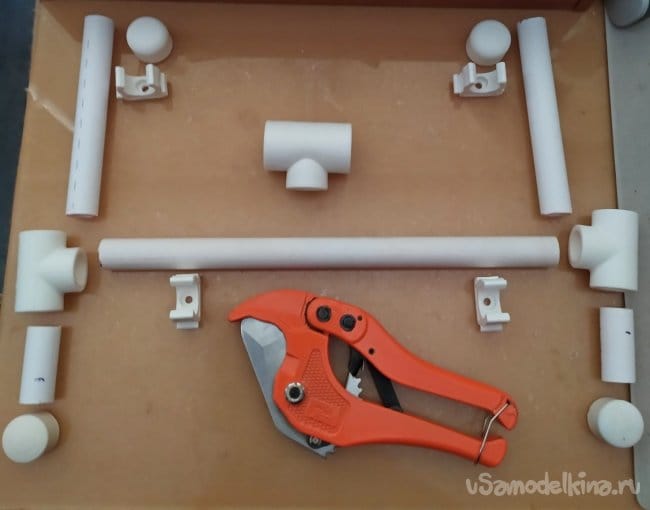

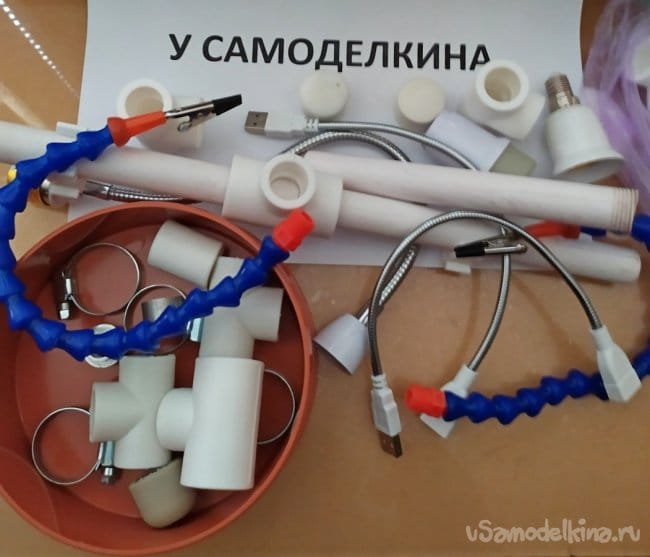

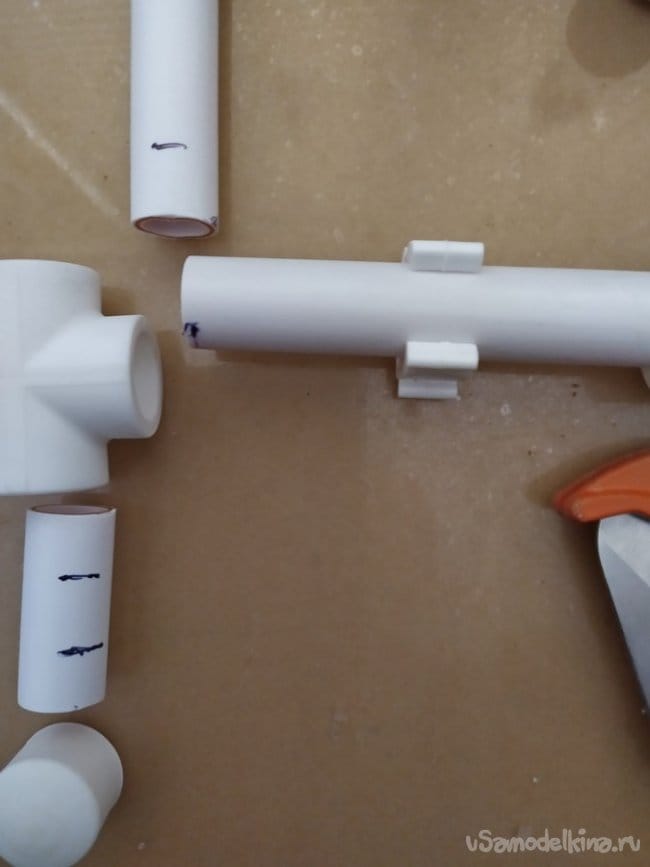

    Подготовив заранее трубы и соединители, их нужно разметить с помощью фломастера по размерам которые указаны выше.

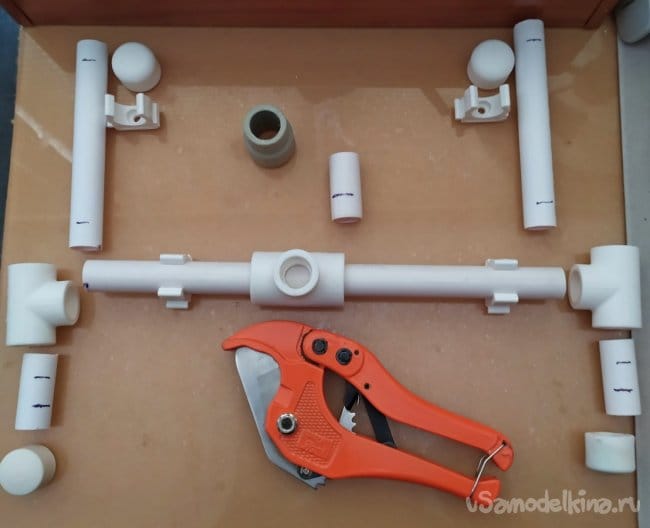

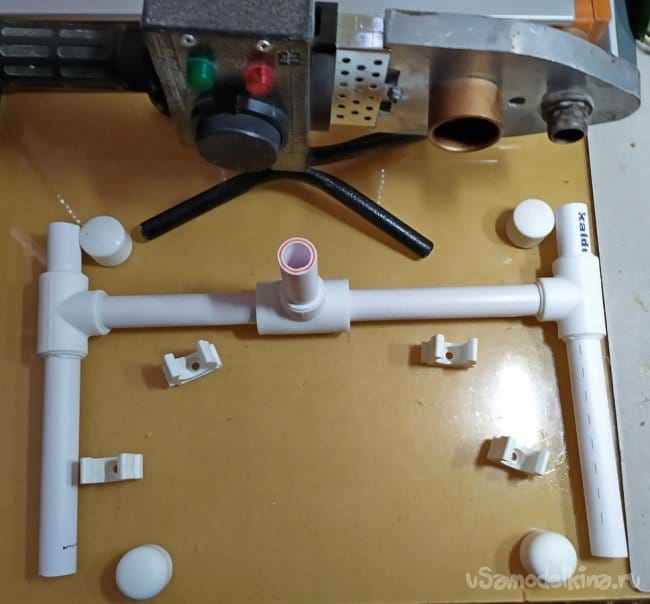

    В комплекте паяльника по полипропилену, у меня есть специальные ножницы. Они имеют храповой механизм, будуще специально приспособленные для таких работ. Но, в отсутствие такого инструмента, можно использовать любой другой лобзик по металлу. Срезав заготовки по размерам, их нужно предварительно разместить на столе перед сваркой.

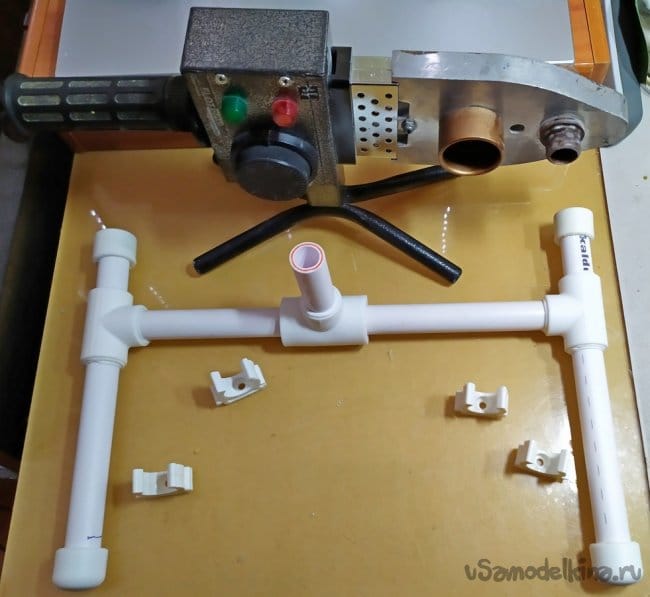

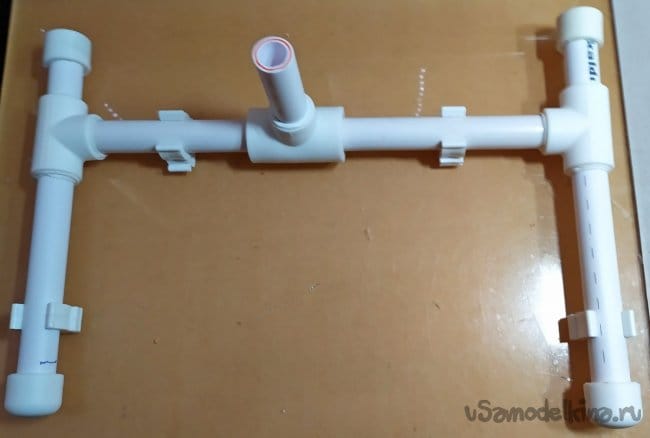

    Разогрев паяльник для полипропилена до примерно 250 градусов Цельсия, можно приступить к склеиванию деталей. Время склеивания - не нужно передерживать или недодерживать, в течении нагрева изделия. Хотя тут, высокого качество сборки не требуется, но красивый эстетический вид не помешает.

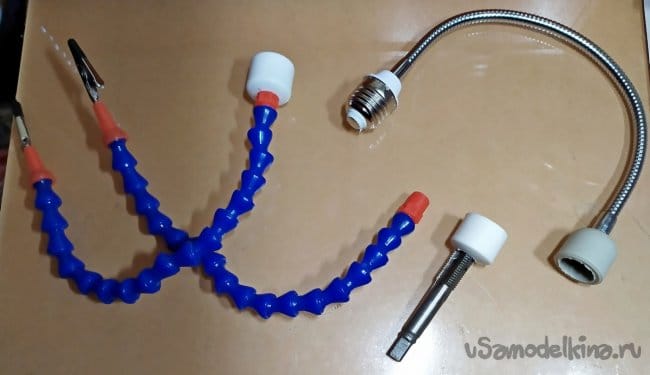

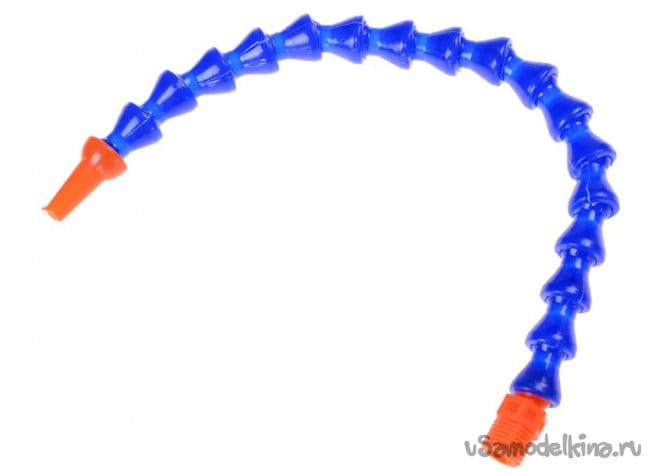

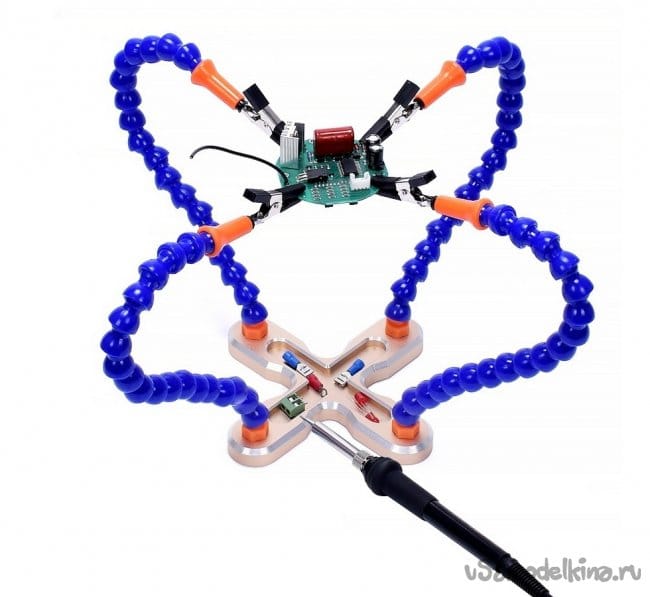

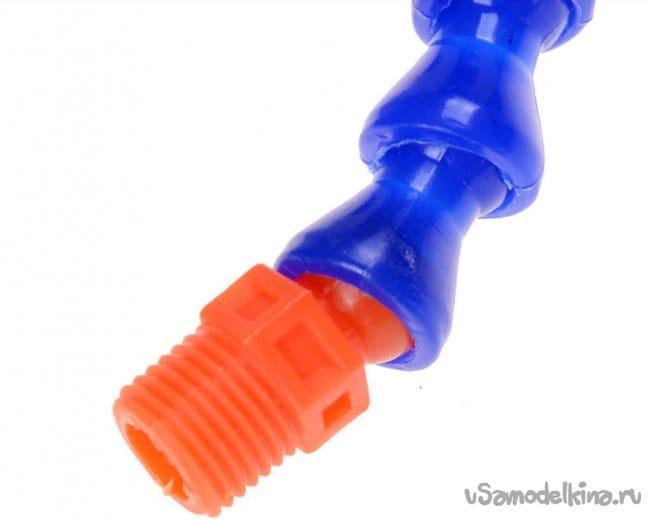

    Закончив с пайкой полипропилена, мы можем приступить к креплению змеевидных шарниров с "крокодилами". Такие гибкие пластиковые шланги можно найти и заказать в интернет-магазинах. Но, вместо них, с таким же успехом, можно использовать гибкие металлические шланги.

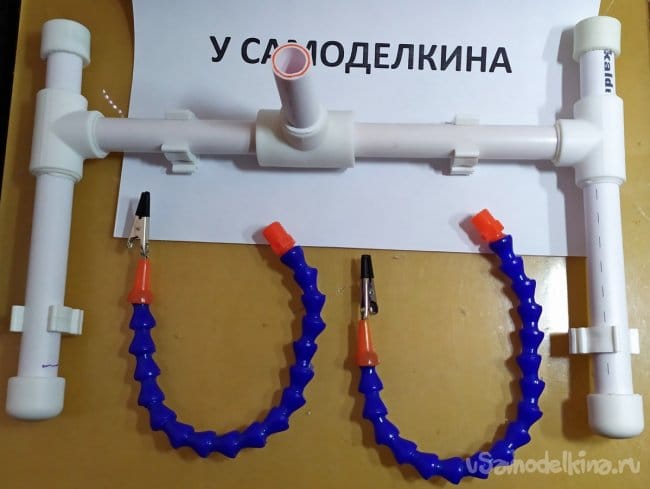

    К кончикам рабочих зубцов "крокодилов" желательно прикрепить термоусадочную трубку. Это позволит при зажиме деталей с которыми вы будете работать в дальнейшем, не повреждать их.

    Далее, пластиковые шланги надо закрепить к полипропиленовым заглушкам. Для этого в них следует просверлить отверстие диаметром 8 мм.

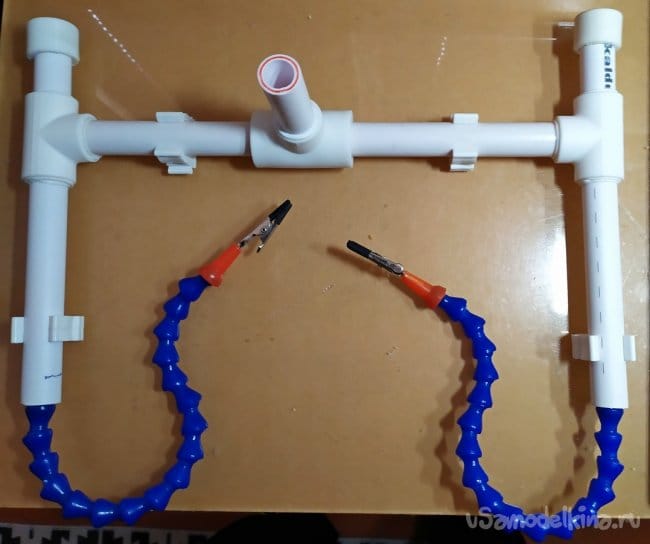

    С помощью метчика и воротка, в эти отверстия нужно проделать резьбу и соединить их с пластиковыми шлангами "крокодилов".

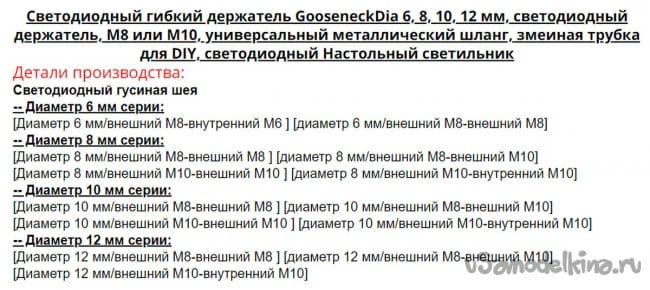

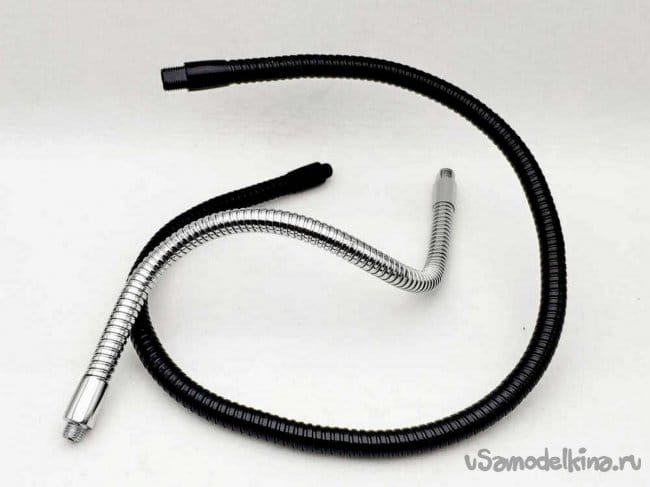

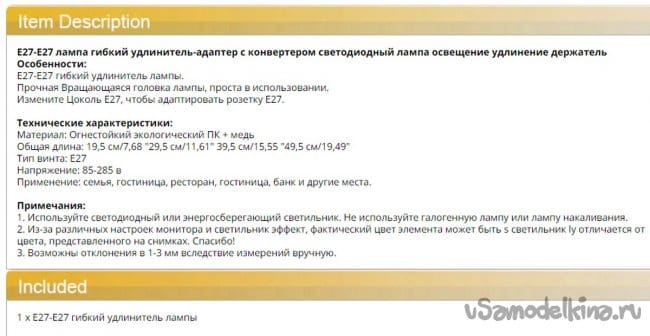

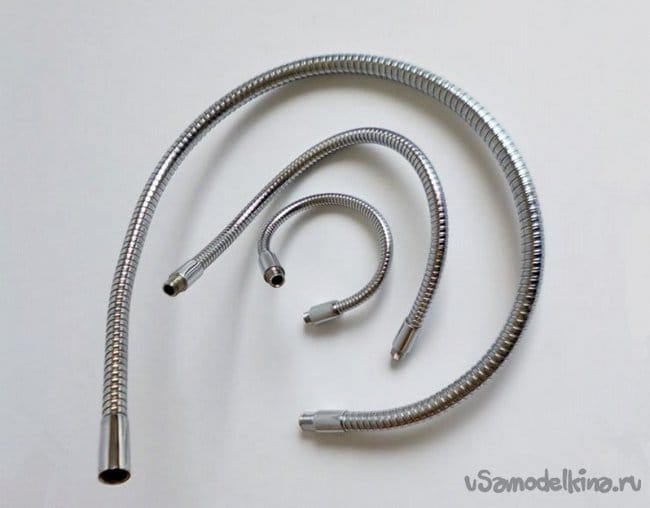

    Далее, нам понадобятся металлические гибкие держатели, для крепления конструкции линзы к основанию. Как видно из таблицы, они продаются с разными диаметрами. В зависимости от того что вы будете крепить к стойке их диаметр может варьировать от 6 до 12 мм и больше.

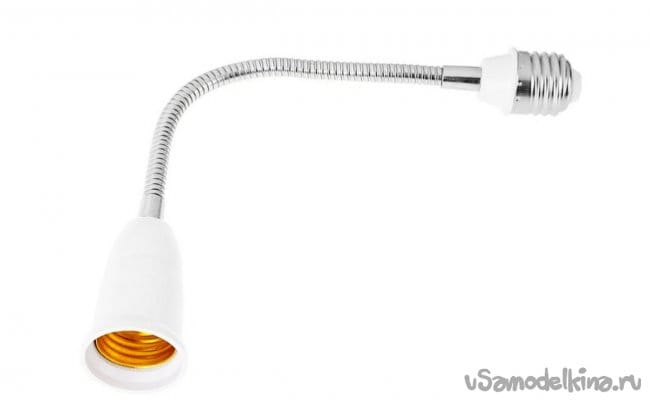

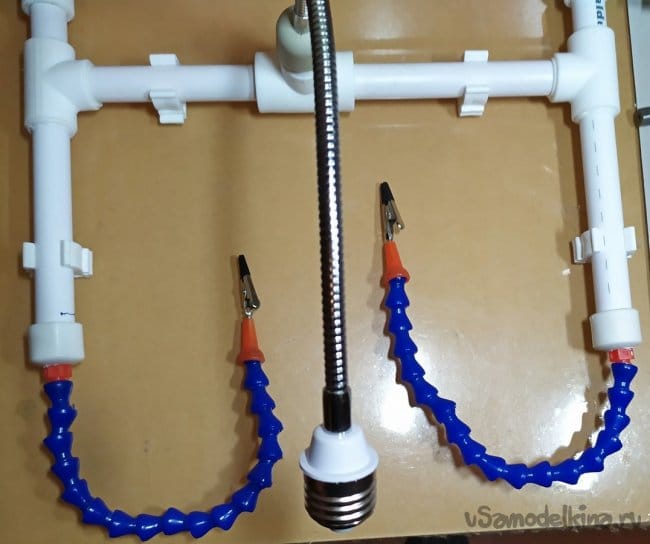

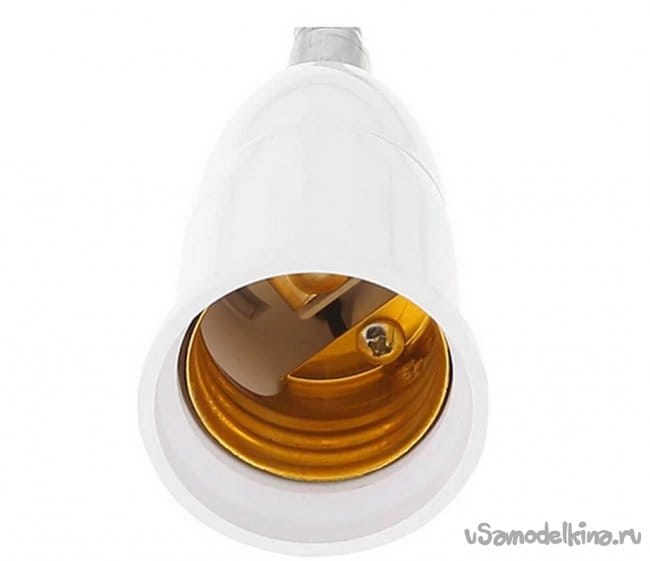

    Имея в наличии гусак для удлинителя цоколя лампы - он оказался вполне подходящим для поддержания веса тяжёлой увеличительной линзы. Желательно, применить удлинитель потолще, с большим диаметром!

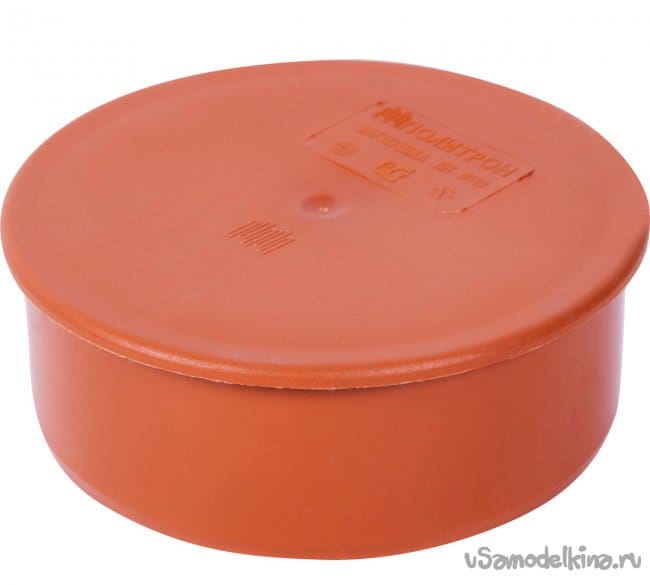

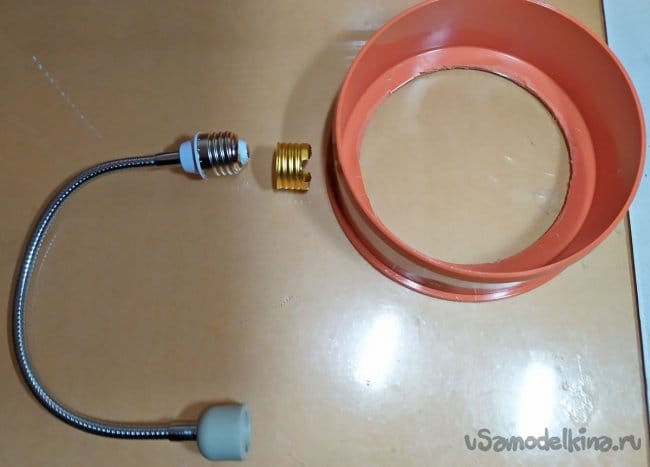

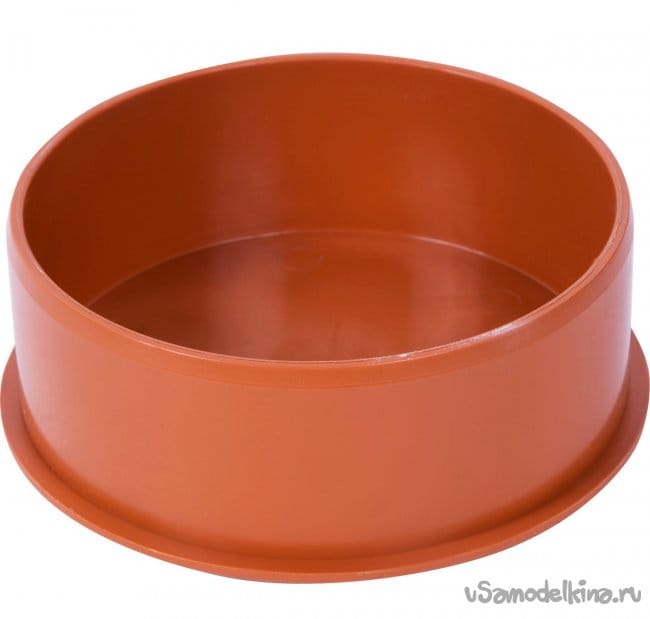

    К стандартному цоколю Е27 этого удлинителя, мы и будем крепить поливинилхлоридную заглушку, для канализационных наружных труб на 160мм. Можете прикрепится и другими способами: например с помощью подходящего зажимного хомута, и т.д.

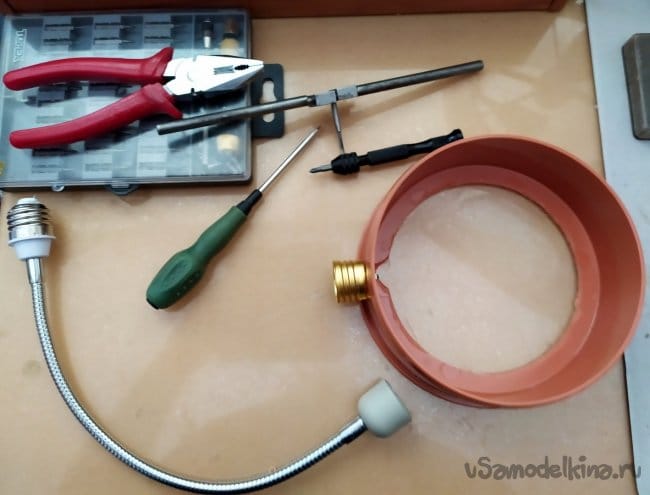

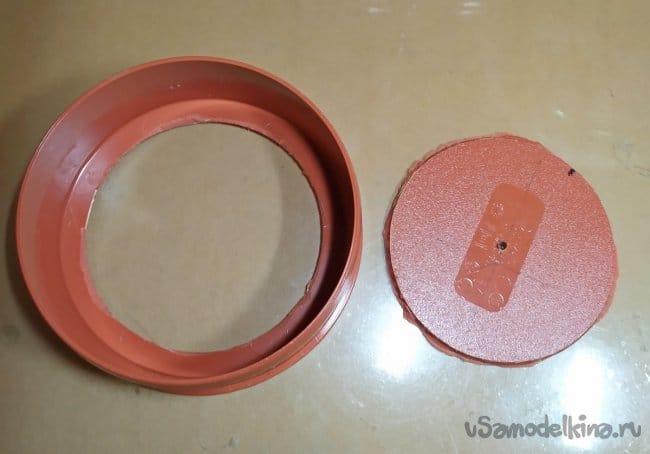

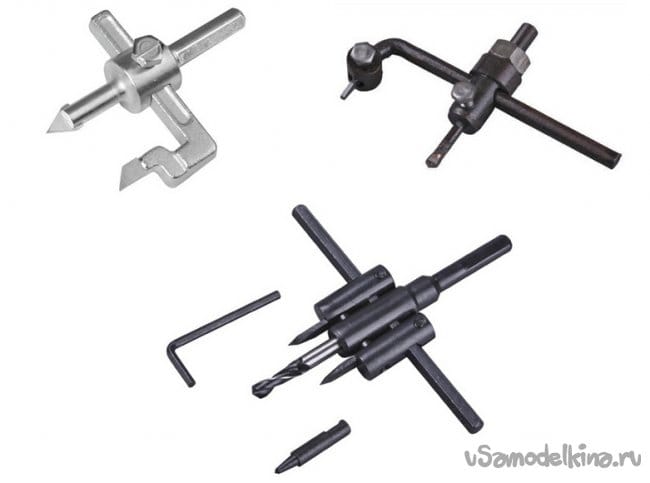

    Прежде чем это сделать, в ПВХ заглушке нужно проделать отверстия с помощью "балеринки" по дереву, диаметром меньше чем увеличительное стекло, которые вы будете использовать в вашей подделке.


    У меня есть "балеринка", которую я использую по вырезанию отверстий в ЛДСП (ламинате). Она отлично справляется с резкой пластмасс.

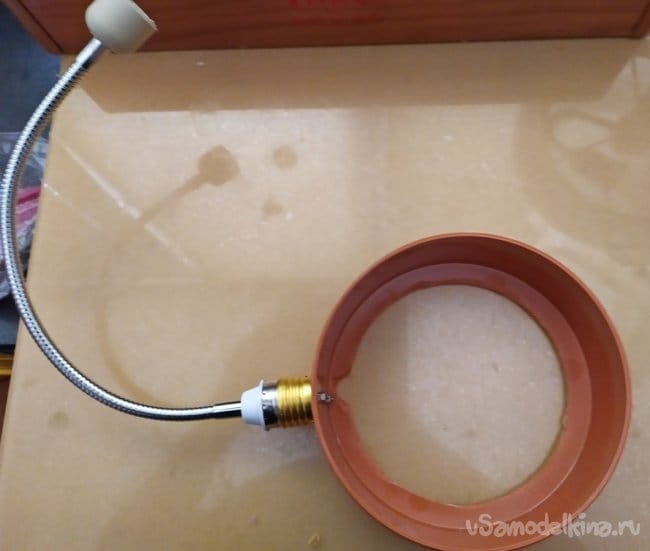

    Далее, гусак металлического удлинителя надо закрепить к ПП заглушке (серого цвета), заранее просверлив отверстие на 8 мм - с помощью гайки M8.


    К изготовленной детали для увеличительного стекла, нужно прикрепить патрон (на фото он золотистого цвета). Он крепится гайками М-4, для этого предварительно нарезается резьба.

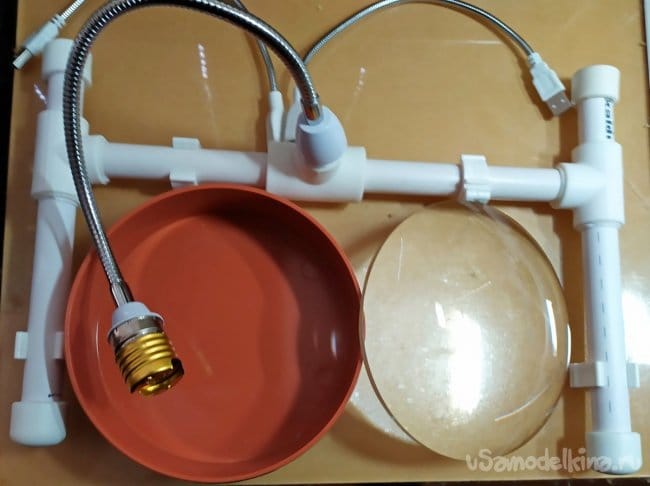

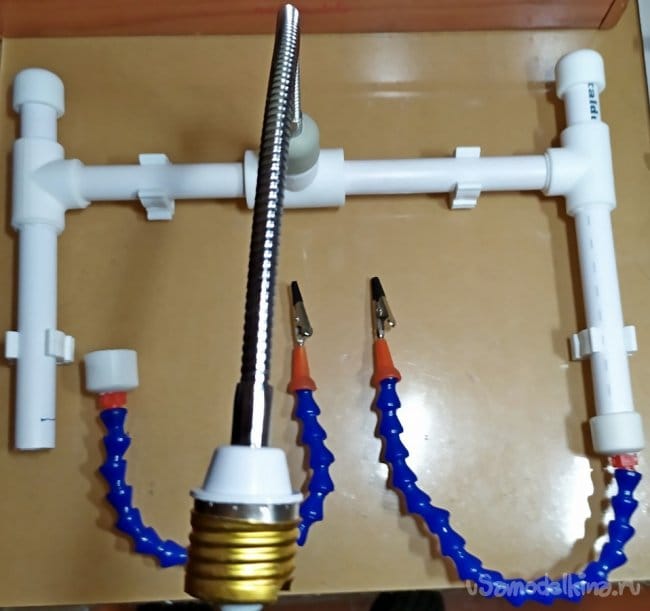

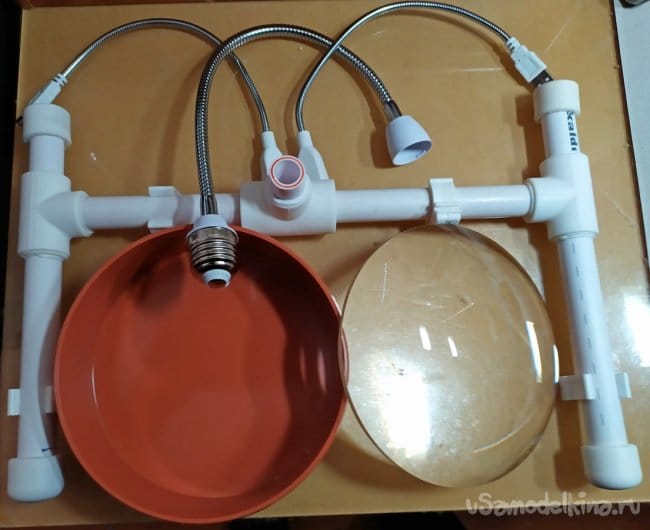

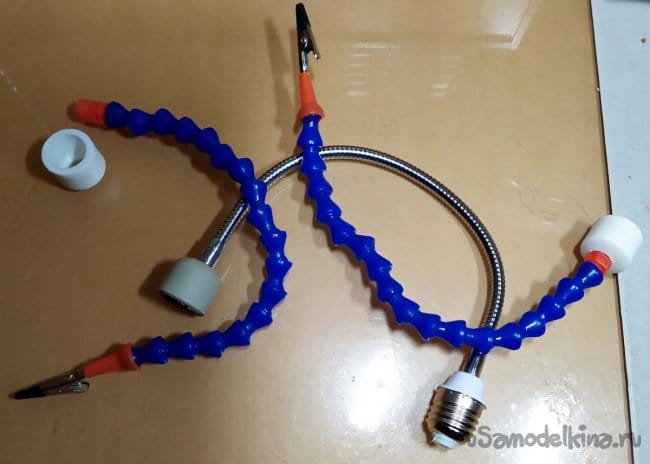

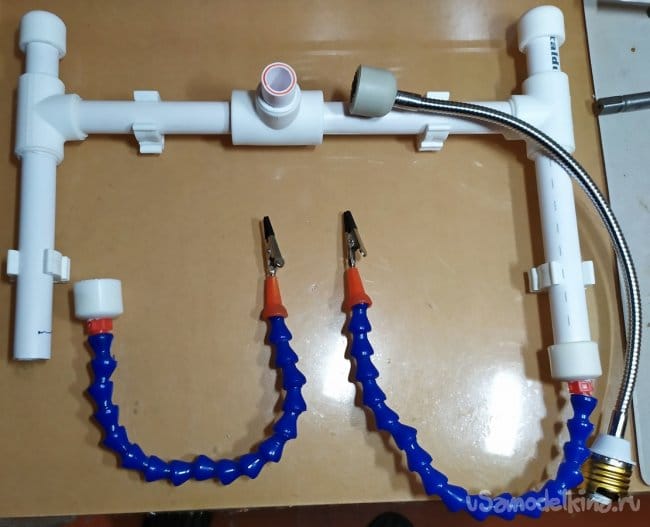

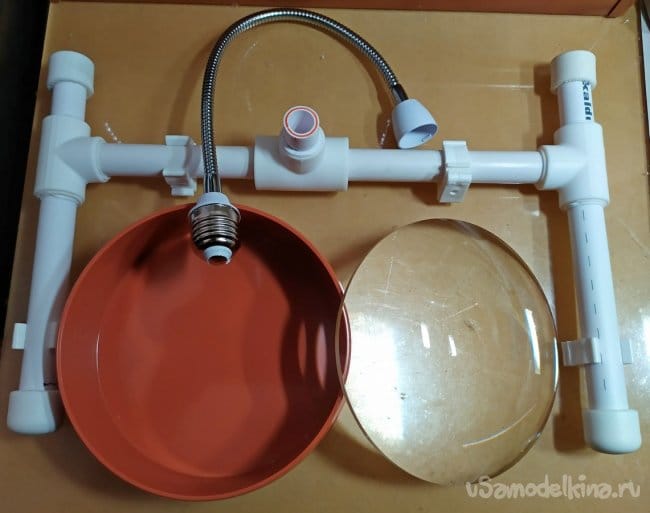

    Детали которые мы подготовили, лучше сделать съёмными. Заглушки к которым закреплены наши щупальцы и держатель для лупы, лучше не клеить основательно к трубчатому штативу. Это позволит сделать наше приспособление более универсальным и в дальнейшем менять конфигурацию изделия.

    Для большей устойчивости, к штативу можно добавить пластиковые клипсы для полипропиленовых труб. Их также можно закрепить саморезами к основанию какой-нибудь поверхности, например к столу.

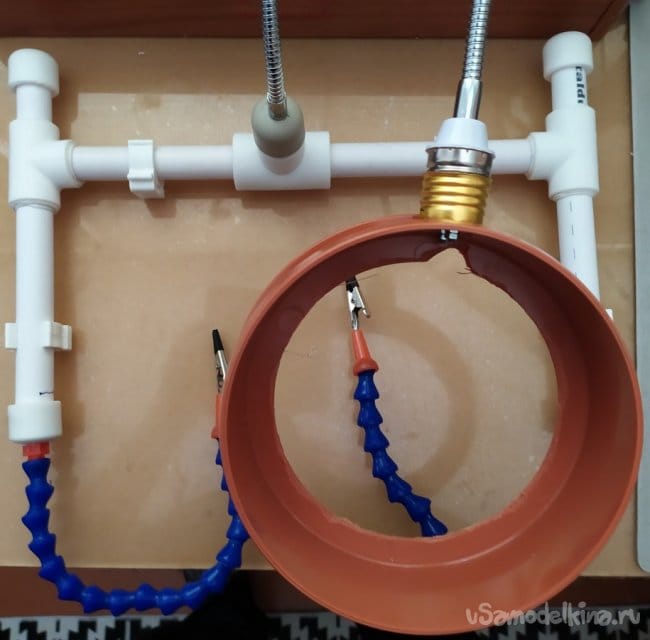

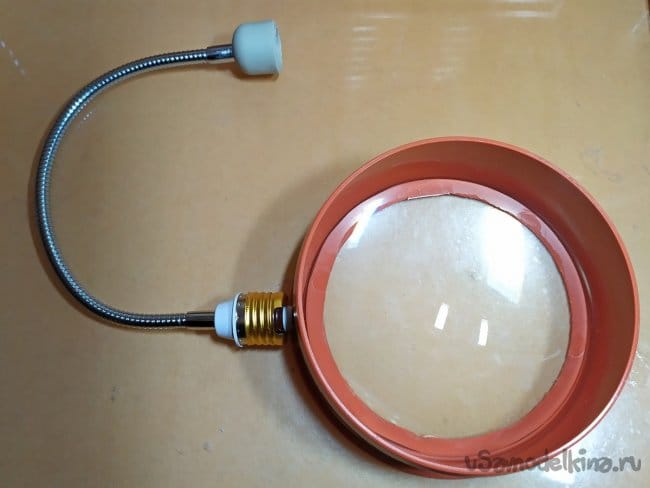

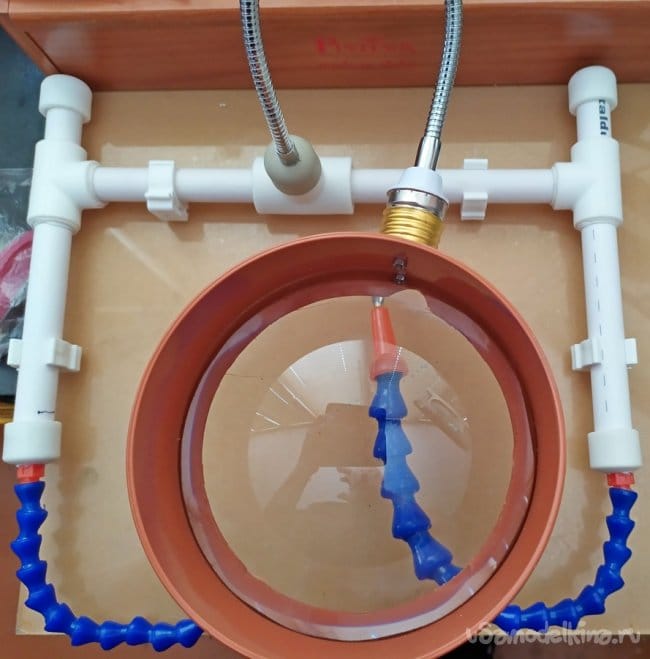

    Собрав это приспособление, остаётся установить линзу и закрепить её по желанию - термо клеем или другим путём, к основанию заглушки (колпака).

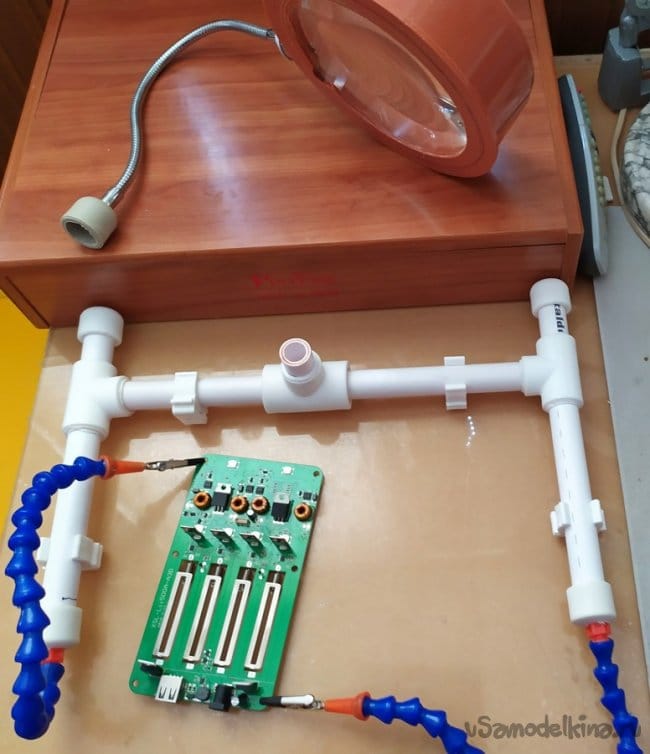

    В зависимости от ремонтных работ которые вы будете выполнять, к основанию можно крепить или наоборот убирать, нужные вам детали. Например: можно снять увеличительное стекло и работать только с гибкими держателями - при пайке электронных компонентов. В случае, если вам надо рассмотреть какой-то микроскопический объект - к основе можно будет закрепить только увеличительное стекло.


    Ещё один важный момент при сборке данной конструкции, необязательно сваривать тройник центральной части - к основанию! За счёт того что он туго заходит в трубу, он способен выдержать вес крепления гусака с увеличительной линзой. Таким же образом, заглушка которая крепится к тройнику (серого цвета) - не требует дополнительного склеивания.

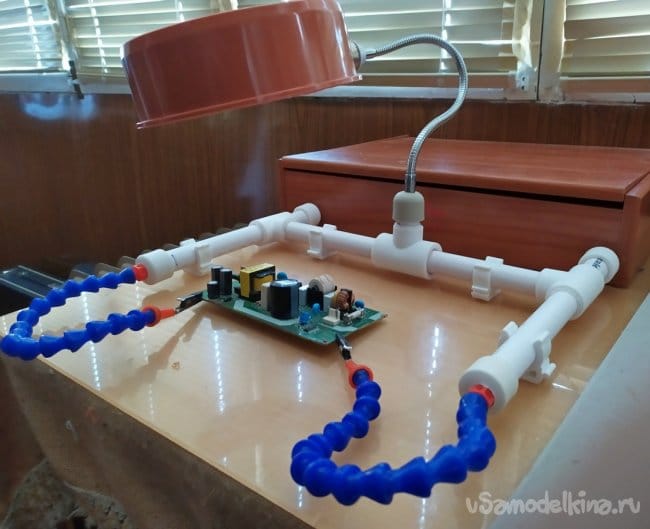

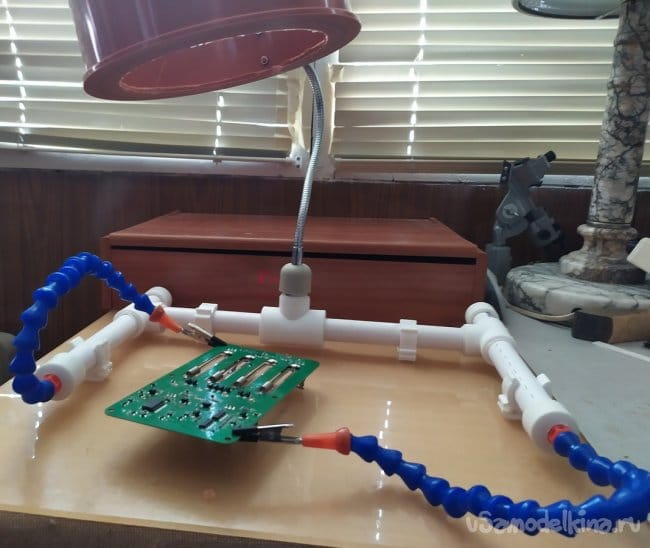

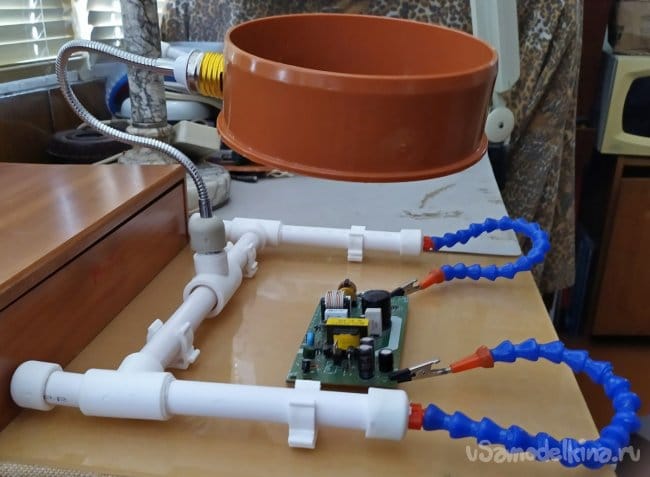

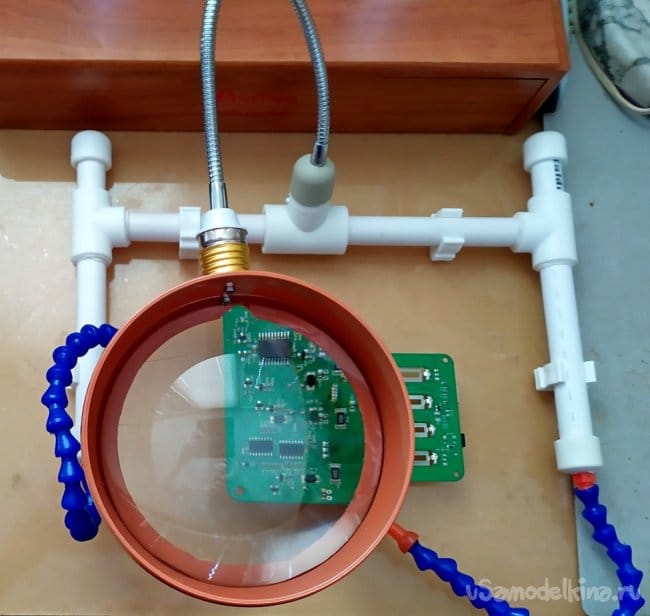

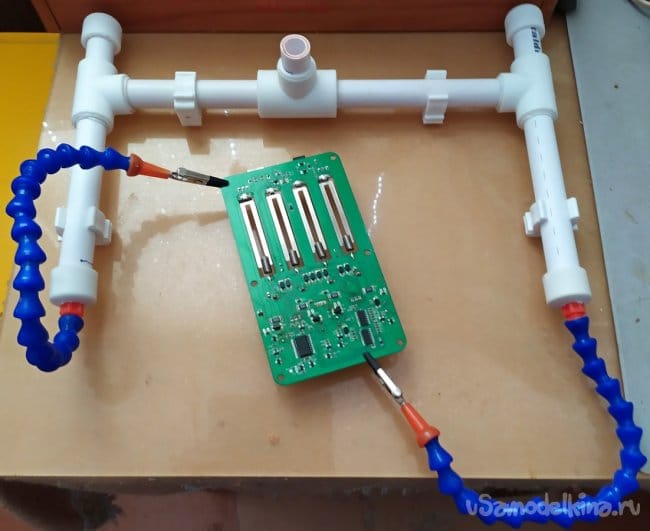

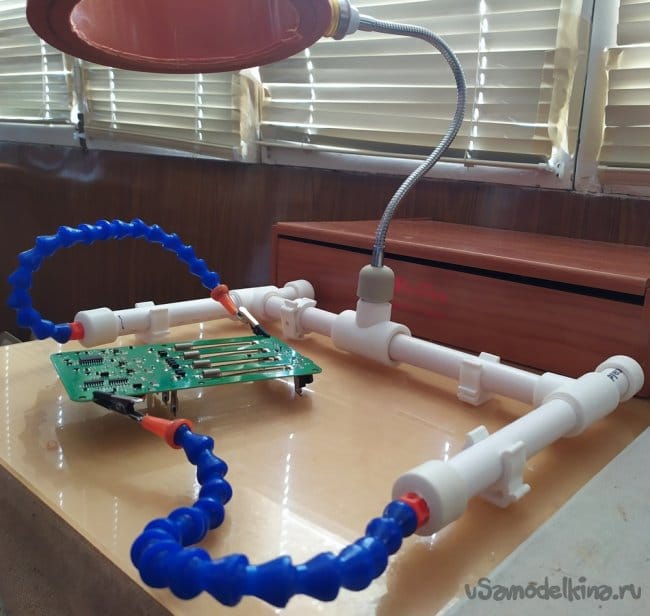

    Как видно на фотографиях, такая конструкция "третьей руки" позволяет комфортно работать, удерживая платы электронных приборов, в удобном положении для их ремонта. К тому же это приспособление, всегда можно разобрать и хранить до востребования, не занимая много места.

    Даже учитывая то, что таких держателей сделанных умельцами с разных концов света очень много - эта поделка, созданная из полипропиленовых труб, отличается не только оригинальностью, но и дешевизной, а также простотой.

    В заключении могу сказать что, к этому универсальному приспособлению, в будущем, можно будет добавить и другие держатели и компоненты. Например, сняв заглушки с задней стороны штатива, можно установить дополнительные светодиодное освещение, на тех же гибких удлинителях. Таким образом, по мере надобности можно изменять конфигурацию этого полезного и универсального устройства.

    Желаю Вам креативности и полезных самоделок. С уважением, FLOMASTER.
