    Тиски ножедела - удобное приспособление


    На днях смотрел своих любимых мастеров на ютубе и увидал уже не первый раз тиски для полировки и обработки рукоятей ножа и понял, что это хорошая вещь и она мне нужна. Очень удобна при работе с клинком, почему я раньше ее не собрал - даже и не знаю.

    В сети посмотрел цену, там она от 2000 рублей и более. Как и любого - это меня смутило и моя жаба сказала, что нужно делать самому. Как всегда, все дорого, но качество на высшем уровне, но своими руками думаю получится не чем не хуже, главное понять всю схему приспособления тем более я такой же человек, как и тот кто собирал заводские штуки.

    В сети поискал схему сборки, что попроще потом поискал материал и приступил к работе. Все трубки, которые я использую, оцинкованные сваривать их намного тяжелее чем просто металлические, не знаю по чему. А так ничего сложного в изготовлении тисков нет может даже повторить такой рукакрив как я.

    В конце статьи запишу видео, особо не судите строго, я только начинающий блогер, да и снимать одной рукой не так уж и легко. Особо размерам ни к каким не придерживался все, делал на глаз под себя так, что размеры буду писать по ходу дела. Так как некоторые схему я считаю для меня будут тяжелы и дорого обойдутся. Так что, как всегда, буду делать тиски из того что лежит в куче с хламом. Главная цель чтобы тиски были удобные функциональные и самое главное Бесплатные, ну конечно не считая драгоценное время. Ну да ладно, хватит болтать, приступаю к работе.

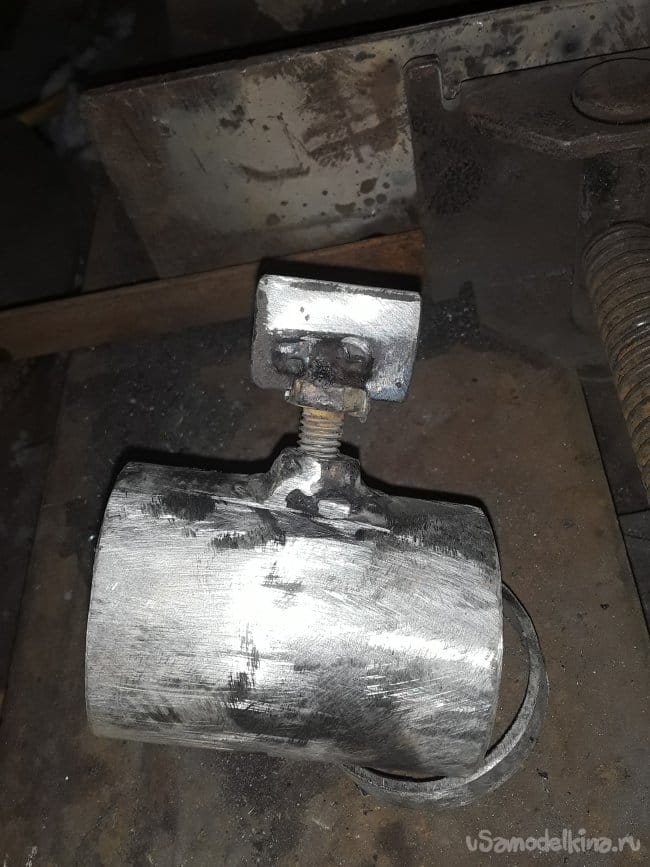

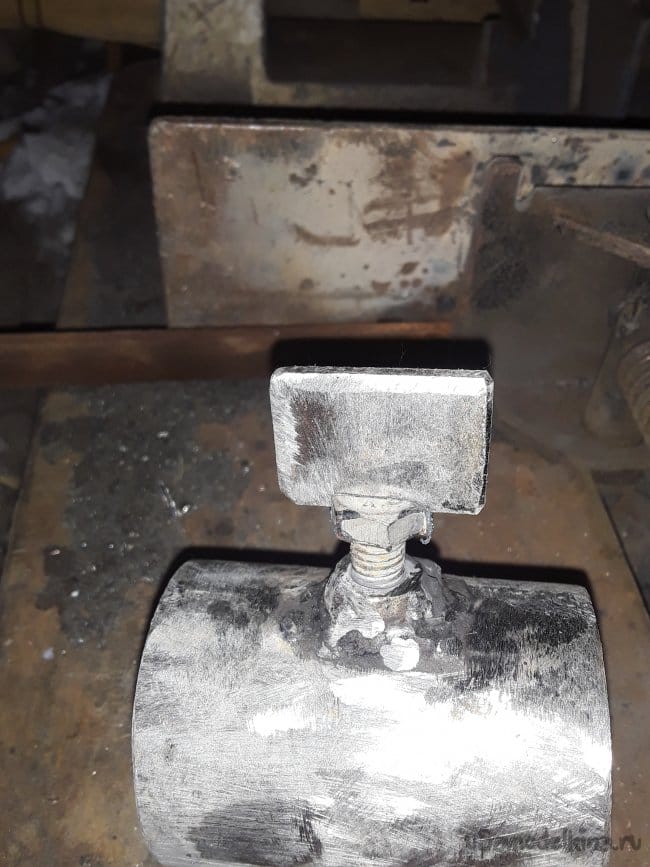

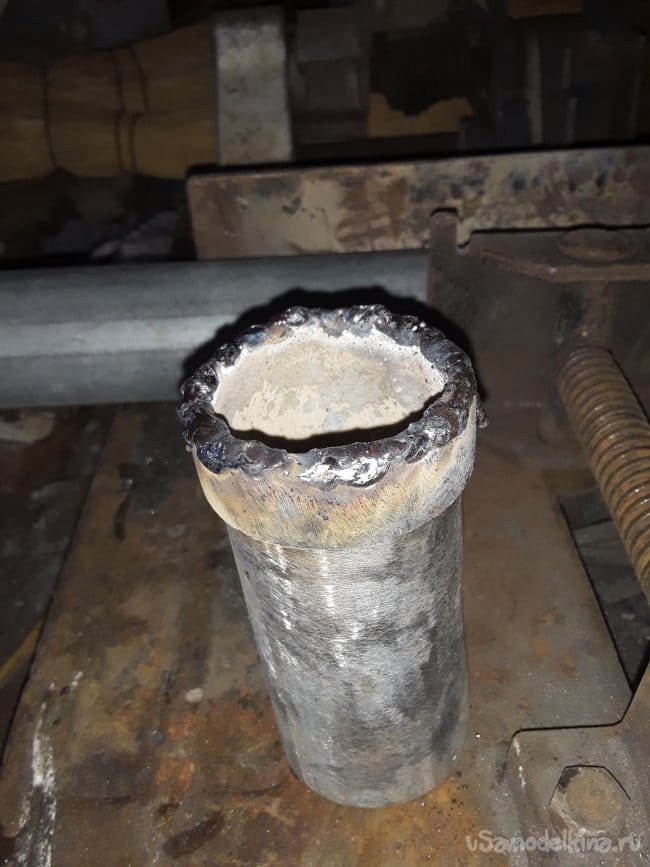

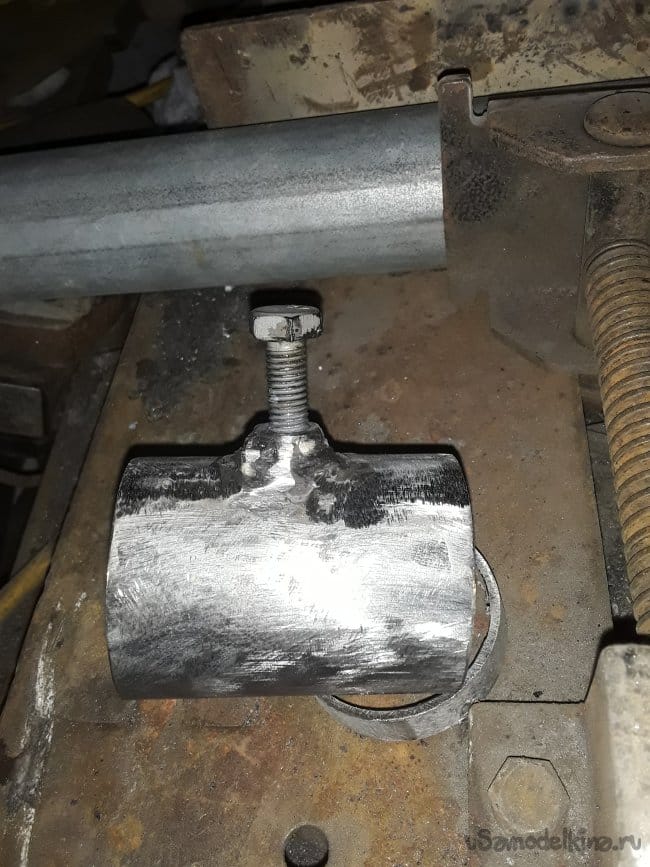

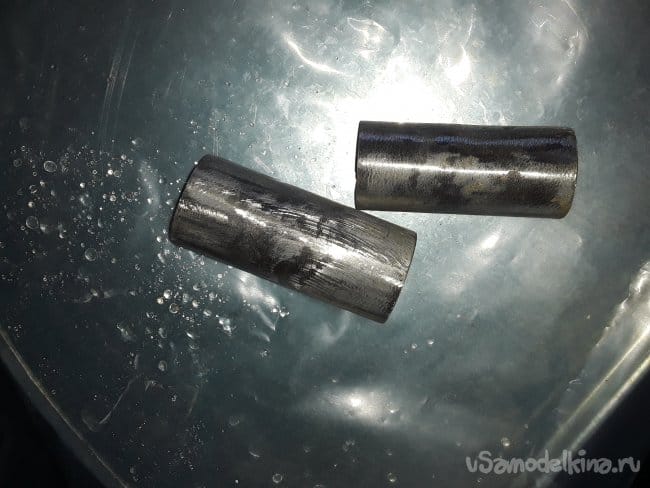

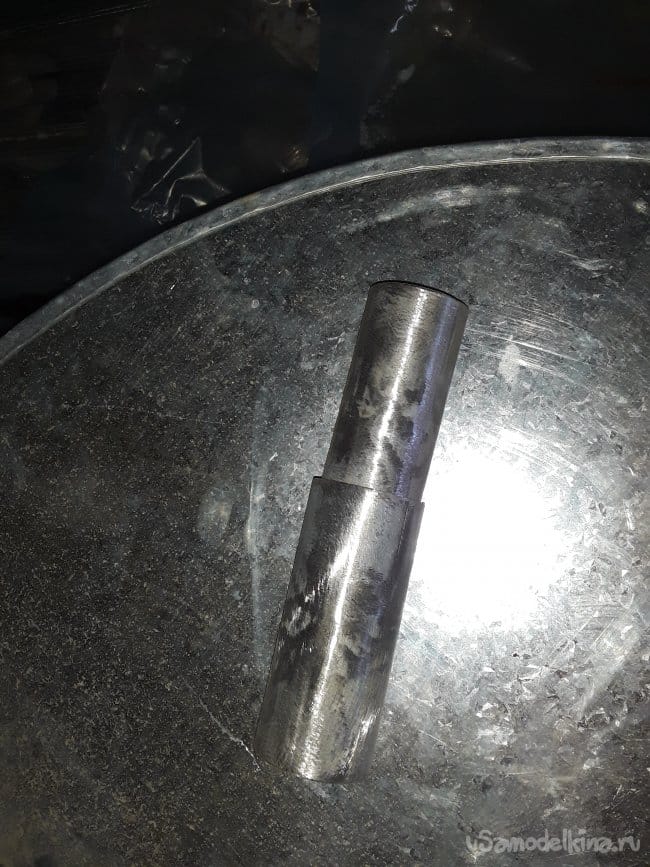

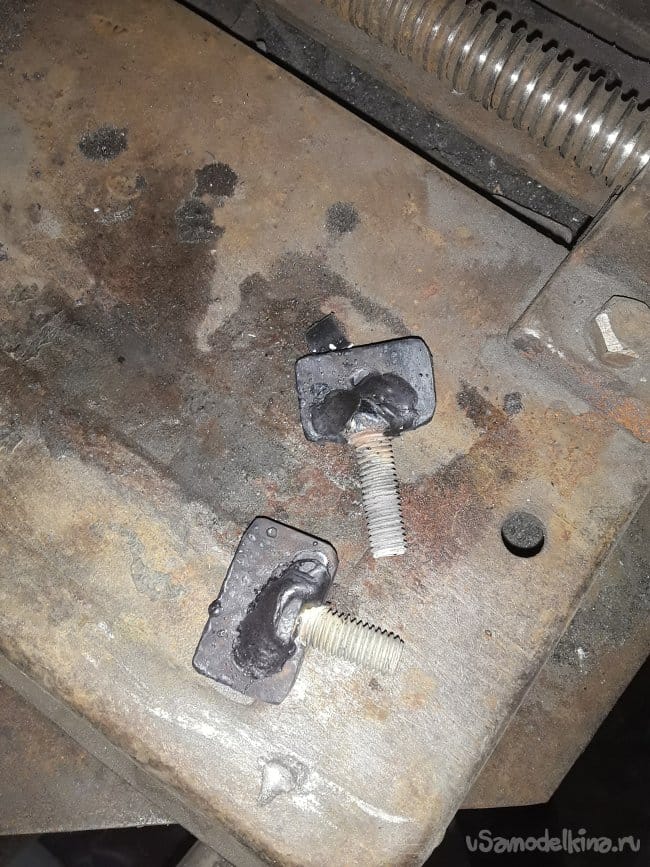

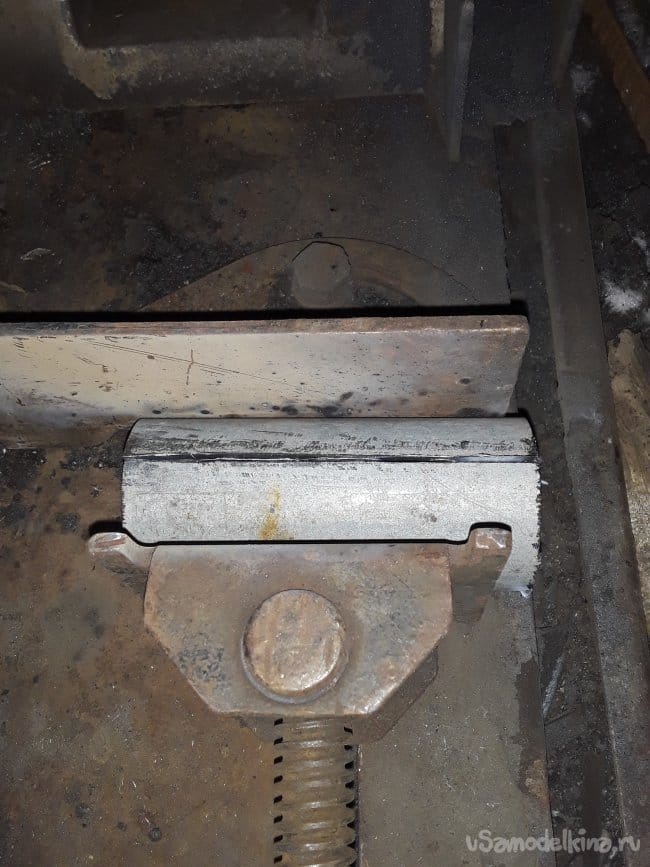

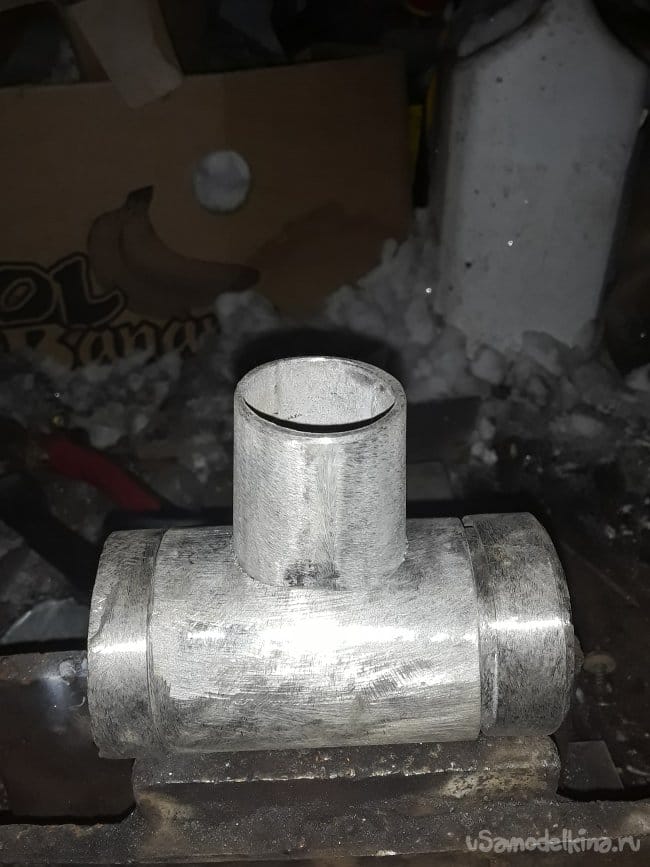

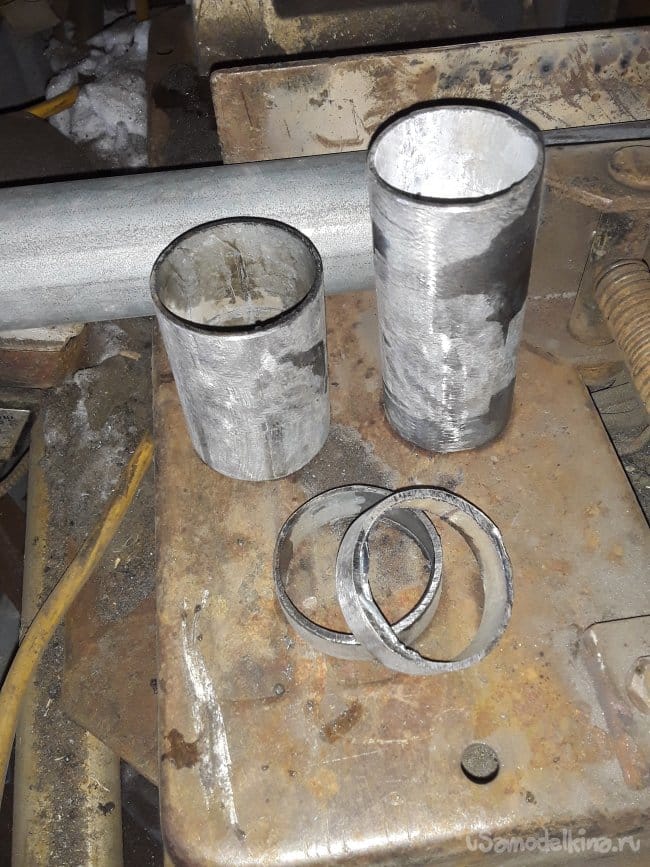

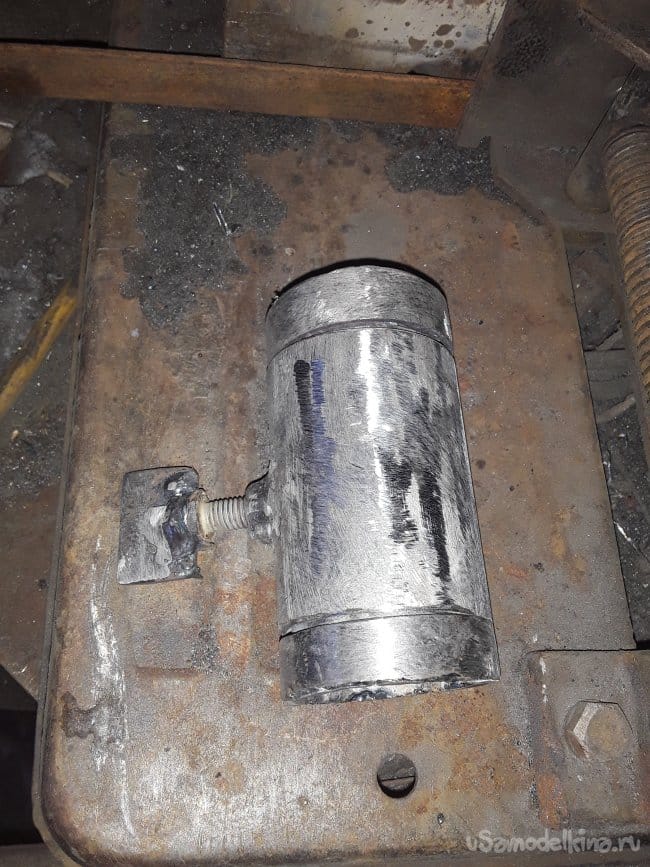

    Для самоделки нужно два отрезка трубы разного диаметра чтобы одна заходила в другую и свободна там крутилась. Я не нашел такие трубки и решил разрезать нужный мне кусок трубки которая будет внутри. Разрезал вдоль болгаркой и приварил шов сваркой потом отшлифовал все болгаркой чтобы ничего не цепляло перед сваркой проверил чтобы диаметр, подходил с первого раза не подошло, пришлось еще отпилить кусочек и только потом все сварил. Теперь от основной внешней трубки отпили два куска по 1 см надел на внутреннею трубку и приварил на край. Надел наружною трубку и оставив немного зазора приварил на край второй кусочек. Перед сваркой в наружной трубе просверлил отверстие и приварил гайку м8. Для барашка взял болт м8 прорезать головку и отрезав нужной длины кусок пластинки приварил ее к болту вот и получился барашек. На краях отступив немного от края с обеих сторон, так же просверливаю отверстия, и привариваю гайки и так же делаю два барашка. После сварки все шлифую болгаркой. Вот и все основная работа сделана. Центральный барашек нужен для фиксации в нужном положении заготовки так как внутренняя трубка крутится тем самым можно обрабатывать заготовку с разных сторон.

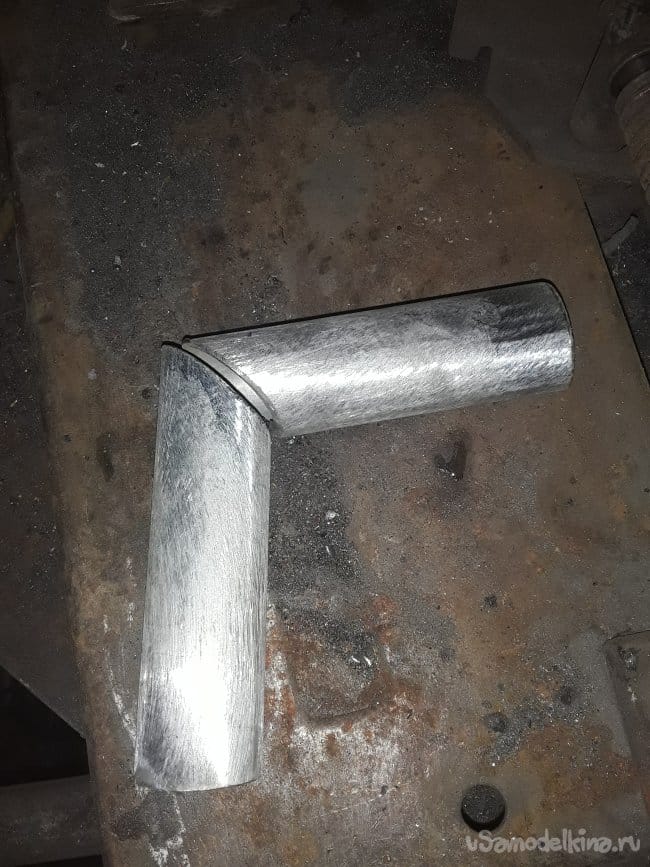

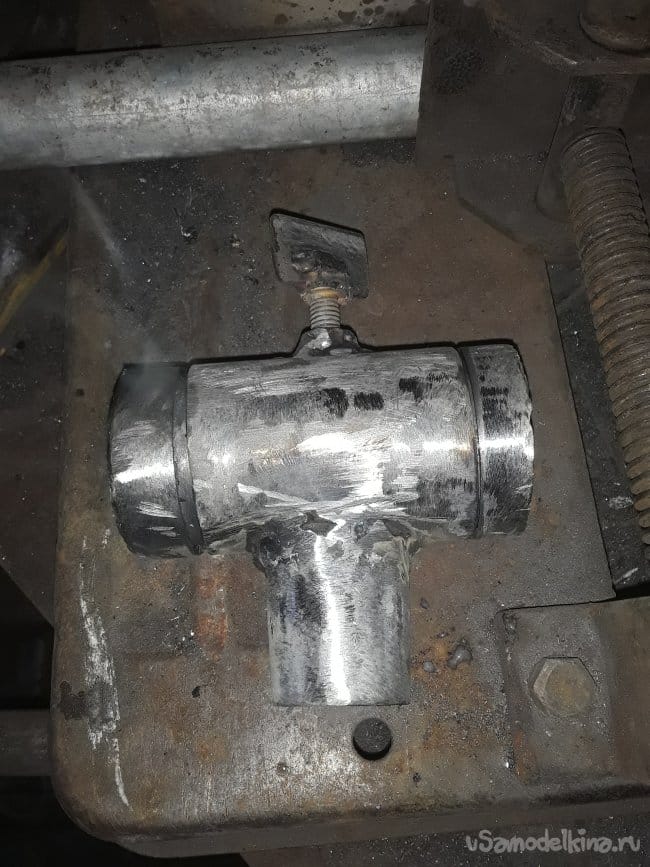

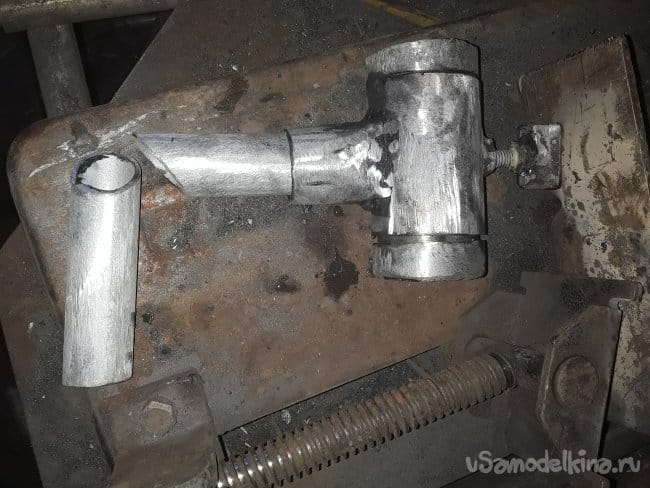

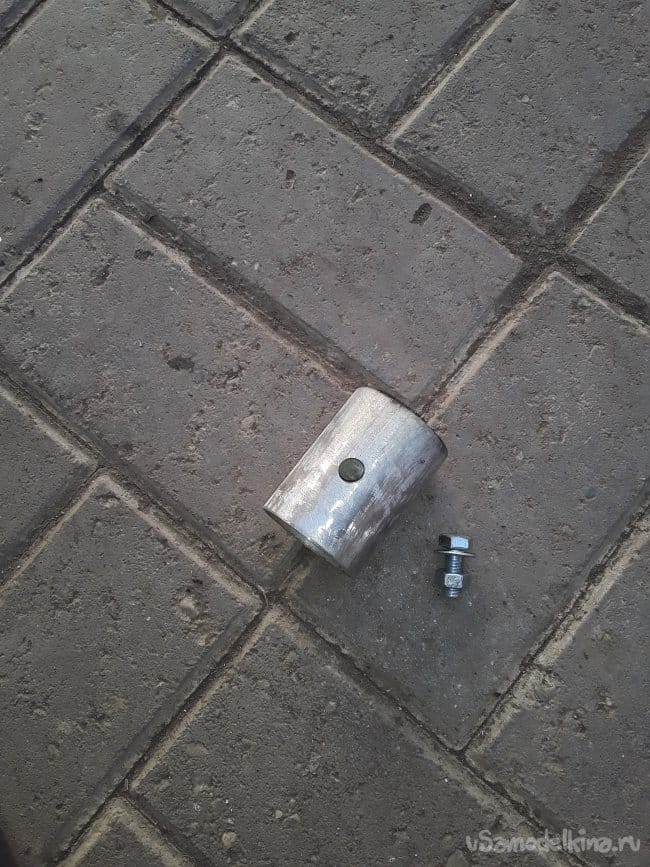

    Для крепления тисков можно просто приварить кусок трубки или пластину и просто зажимать в тиски, когда нужны тиски. Я же решил немного по другому сделать для крепления тисков я отрезов кусок 5 см трубку 25 мм немного сплющил край и приварил к основной трубке так, чтобы крутилось все в краю трубки просверлил отверстие и приварил гайку так же сделал барашек. Для стойки тисков взял трубку 20 см длиной и распилил под 45 градусов приварил все сваркой под почти 90 градусов вставил в отрезок трубки и зажал все барашком все отлично держится ничего не болтается и регулируется. Теперь осталось сделать крепление к я решил потом крепить тиски к столу. Все зачищаю болгаркой и иду искать металл для крепления.

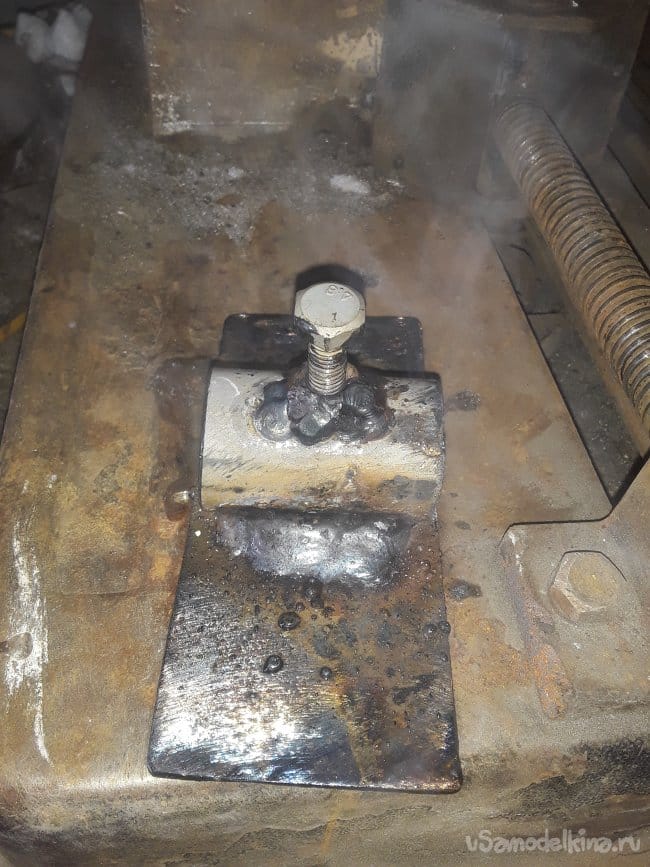

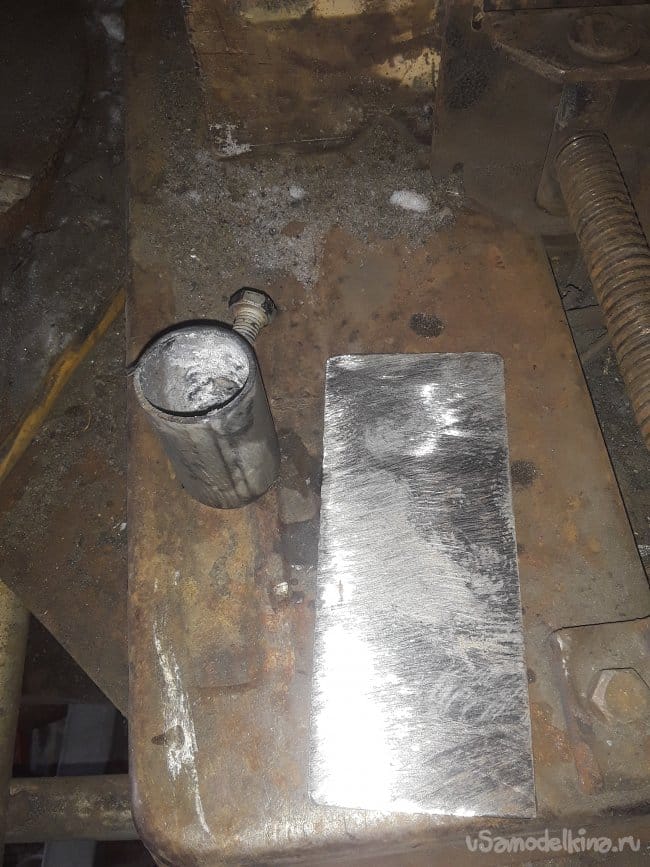

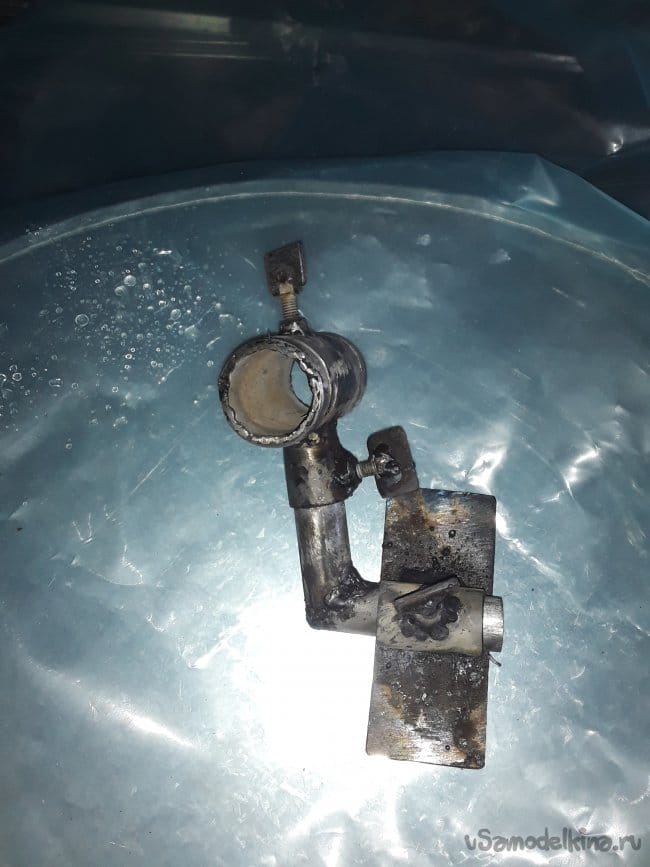

    Из листа металла 3 мм вырезаю платформу пять на 15 см и по краям просверливаю отверстия. Можно просто приварить трубку платформе и все, но я решил сделать иначе. Отрезал кусок 5 см трубы 25 мм просверлил в центре отверстие и приварил гайку так же сделал барашек. И приварил эту трубку к листу металла все зачистил болгаркой, поставил на место все держит нормально крепко ничего не болтается. Ну вот почти все готово осталась малость.

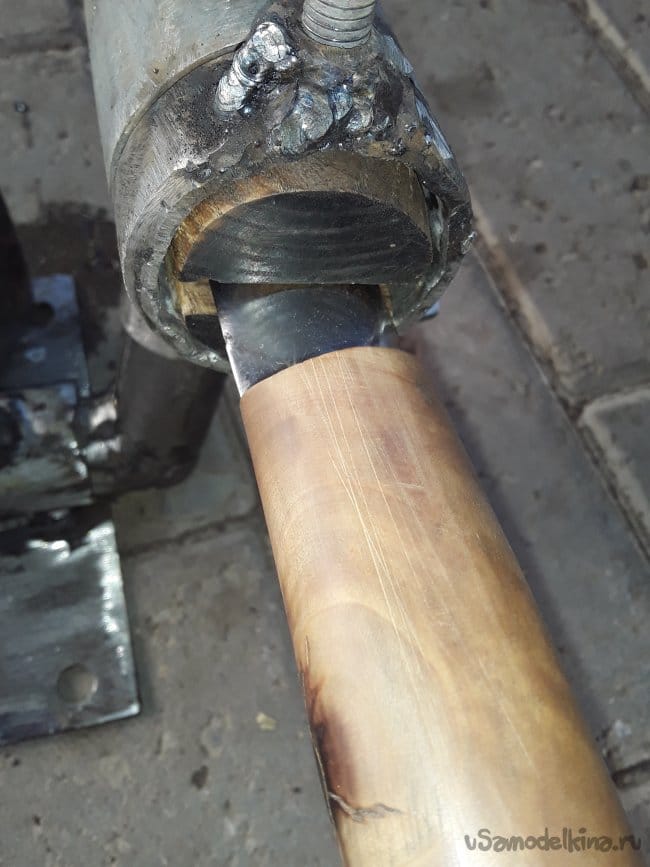

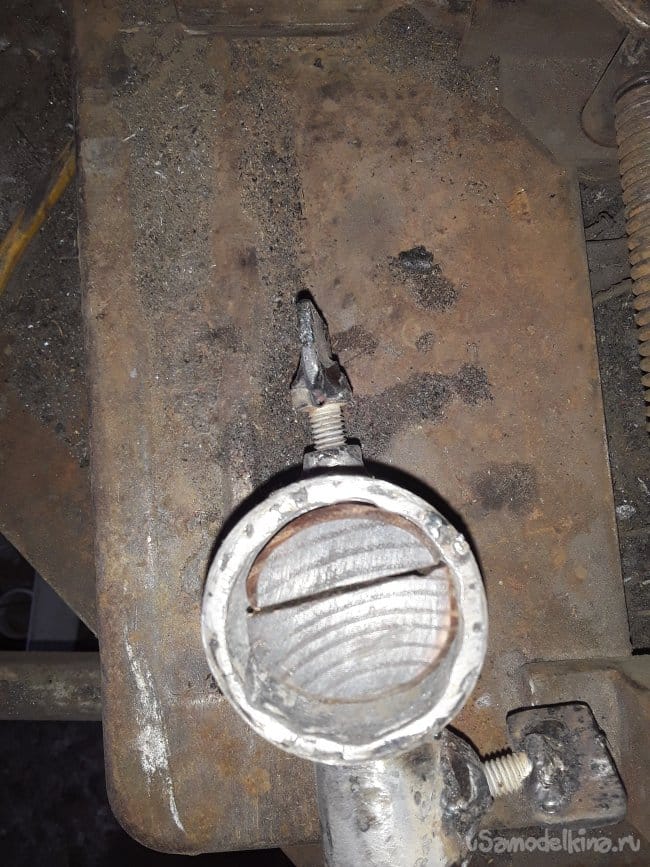

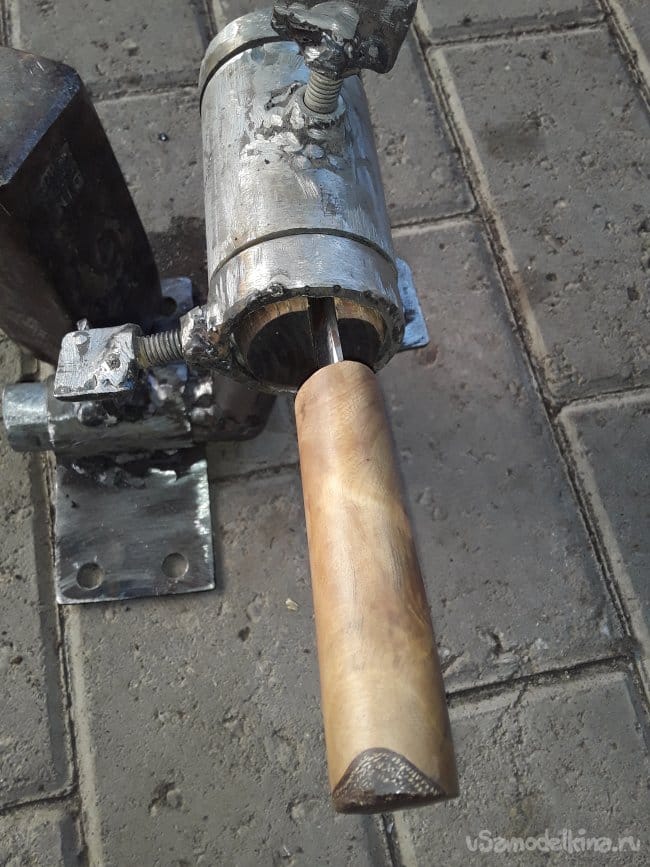

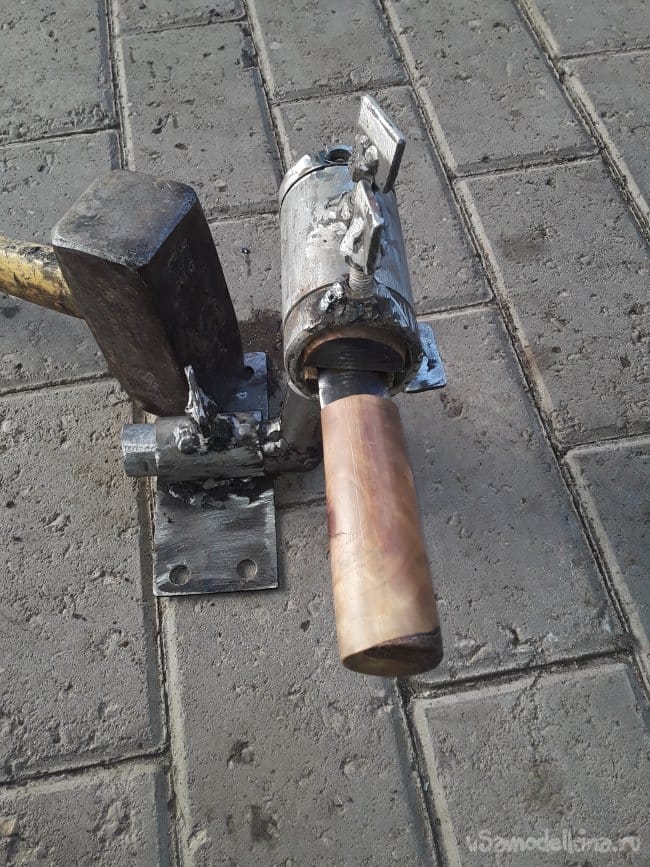

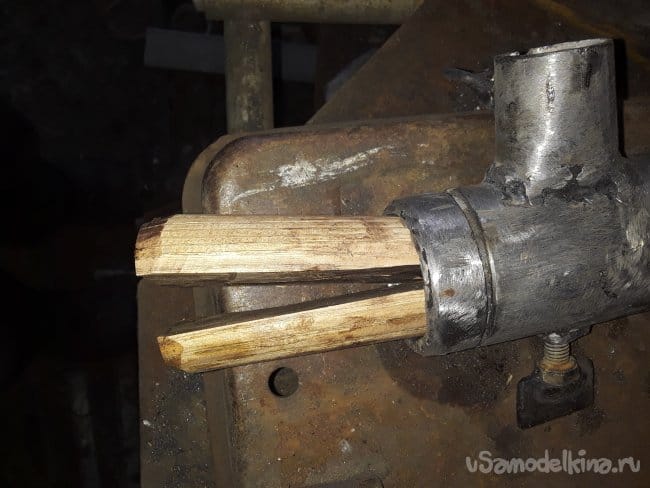

    Для зажима клинка можно просто сделать из 2‐х кусков полосы обклеить резиной и просто зажимать в тисках. Я же решил сделать как многие просто отпилил от черенка нужную длину и распилил на половину ножовкой примерял все нормально главное чтобы хороший запас был чтобы разной толщины заготовки. Так же отпилил кусочек от трубы сантиметр шириной чтобы подкладывать на деревяшку чтобы ее не раздавила болтом так же можно просто убрать деревяшки и можно так же зажимать рукоять, и обрабатывать лезвие.

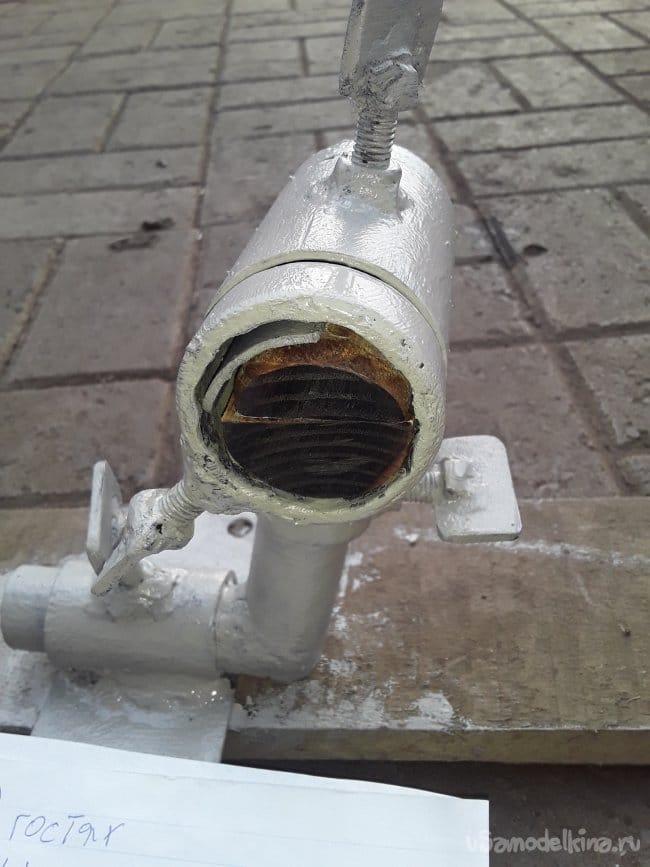

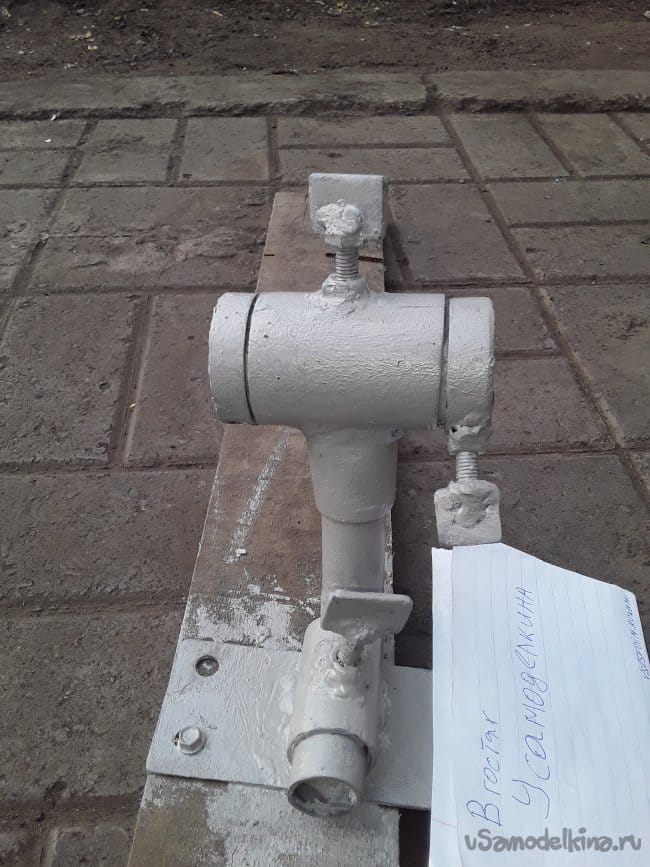

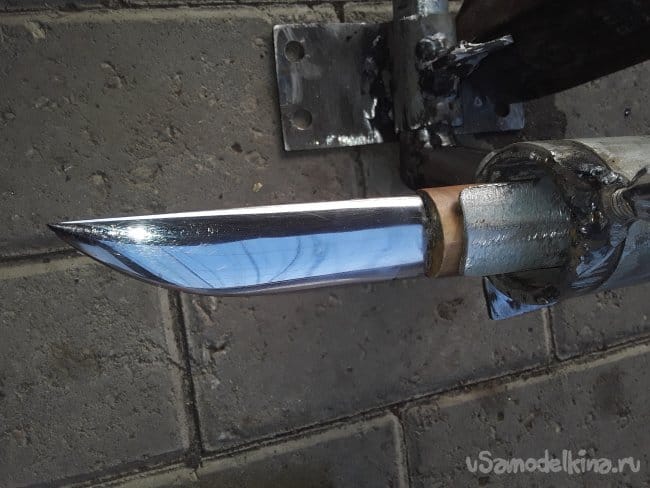

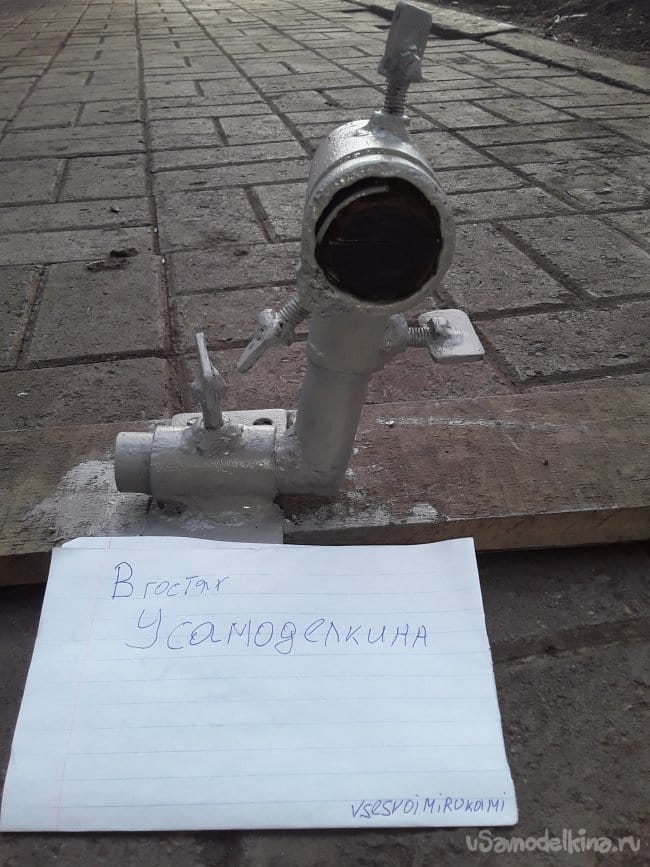

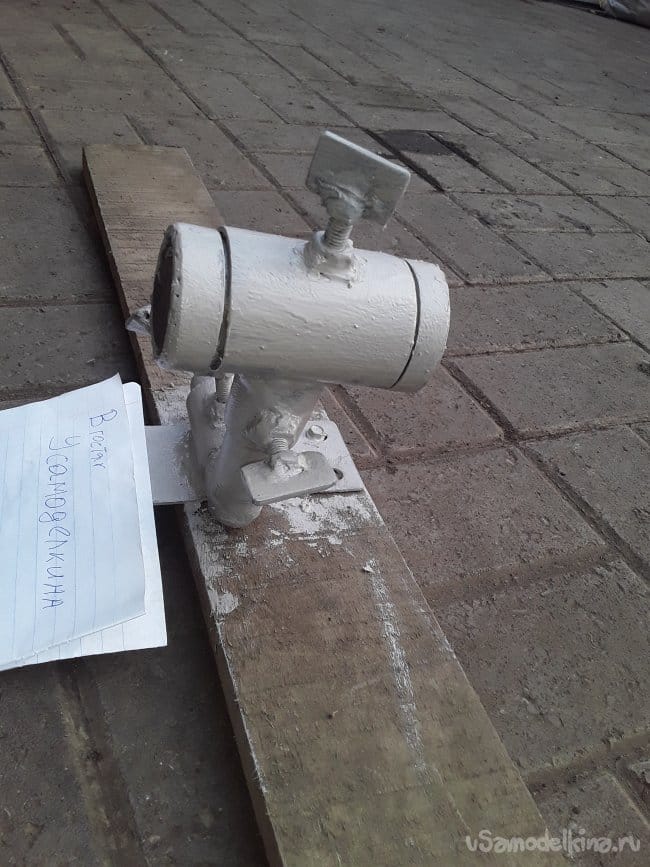

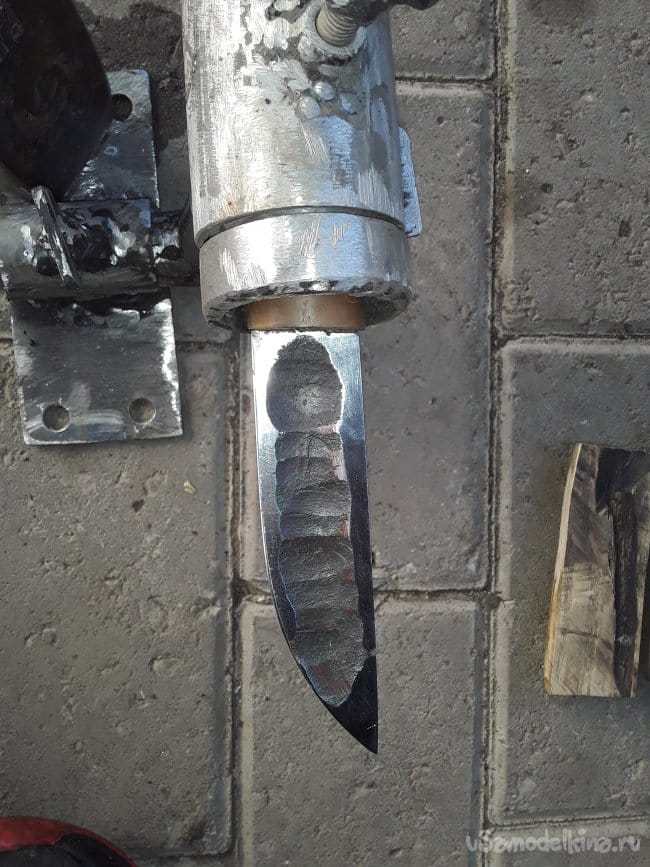

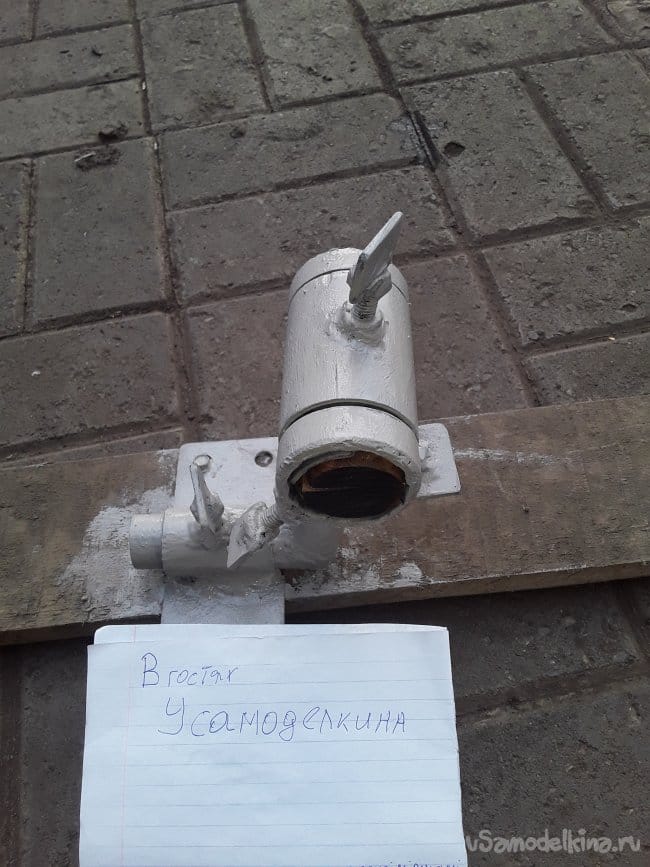

    Ну вот и все тиски ножедела готовы ничего сложного при изготовлении нет да и материалы есть в любой мастерской. Такие тиски можно закрепить к столу и отрегулировав в нужное положение как удобно. Хорошее приспособление как я раньше работал без них это был ужас я просто зажимал в тиски клинок. Тиски можно повернуть в любое положение клинок ничего не поцарапает и так же можно зажимать уже готовую рукоять и работать с лезвием. Ну вот и все еще раз все разбираю чищу болгаркой, обезжириваю и крашу краской в два слоя для защиты от коррозии. На фото я временно закрепил тиски к доске после высыхания краски закреплю к столу. На все работы у меня ушло 3 часа по материалу все было в наличие ничего не покупал все бесплатно, а главное своими руками. Спасибо большое вам за внимание и до новых Самоделок Друзья!!!
