Доработка БП электролизера

Перед тем как заступить на боевое дежурство, любой, мало-мальски сложный и ответственный прибор или устройство должен пройти «прогон» - обычную работу в течении нескольких суток или даже недель, но под неусыпным контролем специалистов. Здесь мы заступаем в увлекательную, а где-то и мистическую область бытия – теорию надежности систем, среди прочего и не без оснований, утверждающую - подавляющая часть неисправностей в приборе случается в первые же несколько часов его работы. В случае первого изделия – прототипа, прогон выявляет, в том числе и многие конструктивные недостатки прибора.

Итак, после прогона - некоторого времени работы реактора электролизера с эрзац-водяным затвором, накопились мелкие замечания, выявился ряд недостатков, к счастью, вполне устранимых небольшими усилиями. Такого рода доработки неизбежны, а при конструировании в домашней мастерской, где о последующем серийном производстве речи не идет, для некрупных модернизаций разумно оставлять и место и возможность.
В низковольтной выходной части блока питания (БП) электролизера установлен стандартный автоматический выключатель 32 А. Этакий предохранитель, многоразовая «вставка плавкая», призванный защитить БП от длительной перегрузки.



Здесь нужно сказать и о характере потребления электричества реактором. Он не постоянен. В длительной перспективе - из щелочного электролита разлагается вода, концентрация щелочи повышается. Понижается его сопротивление, увеличивается нагрузка на БП. Именно недопустимую длительную нагрузку такого рода и призван ограничить выключатель. В сущности, он должен был не допускать чрезмерной выработки электролита, случись работающему реактору надолго оказаться без присмотра.

Краткосрочные изменения тока зависят от газонаполненности электролита – сработало реле давления, включило БП. В первый момент всплеск тока – величина его определяется только сопротивлением электролита, но уже через секунды электролит между пластинами-электродами превращается в пену. Проводимость ее меньше, ток снижается. Изменения эти постоянны внутри каждого цикла включения-выключения БП по сигналу реле давления.

Практика показала – даже значительные колебания уровня электролита изменяют ток потребления не трагически. В тоже время, выключатель-«автомат», ток срабатывания которого должен быть лишь немногим выше среднего потребляемого, ощутимо нагревается, часто срабатывая в самый неудобный момент – реагирует на относительно короткие всплески. Исключить его из схемы вовсе, было бы неправильно и огорчительно – местный включатель удобен, а вот перенести в высоковольтную входную часть БП, где ему, собственно, самое место, вполне возможно. Правда, здесь он будет реагировать на более грубые нарушения работы.

К делу.

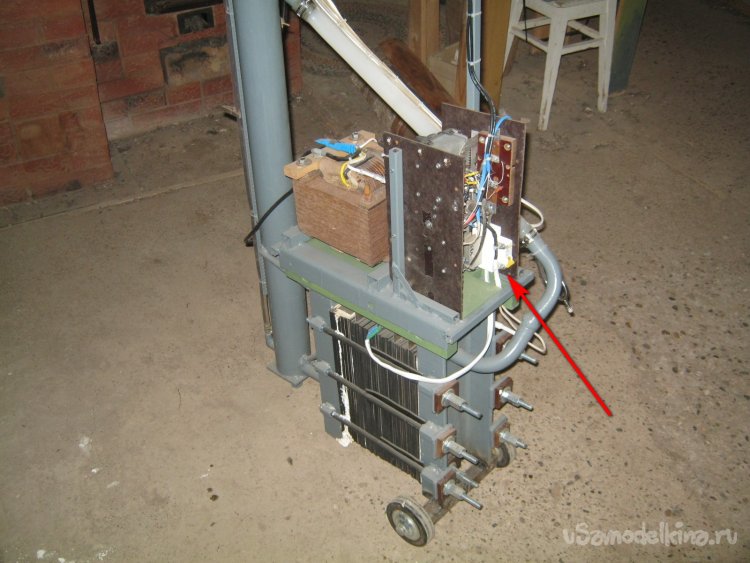

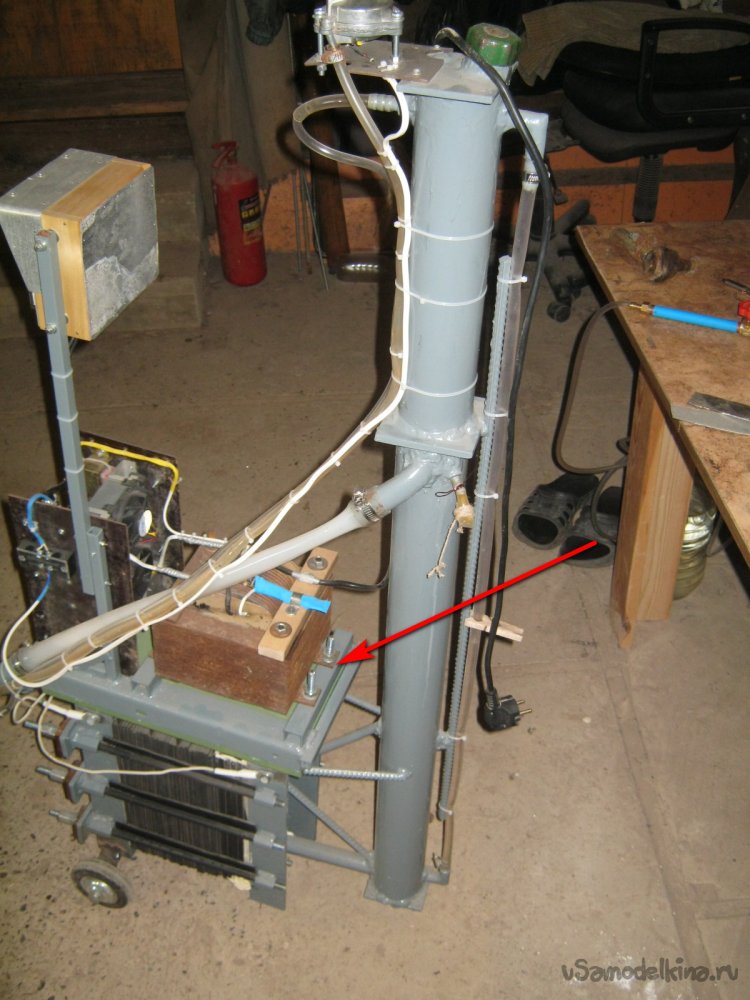

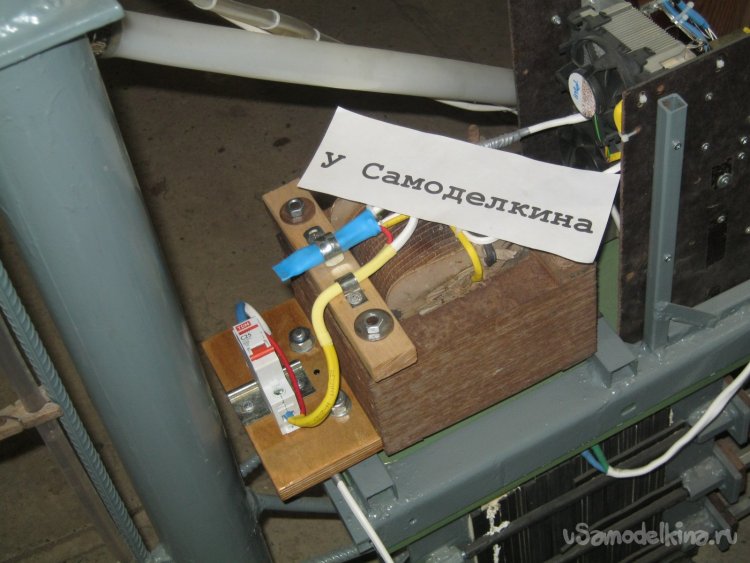

На реакторе в сборе (с БП, реле давления, внешним баком для электролита и фильтром-подавителем щелочной пены) вблизи сетевого ввода найдено место для установки автоматического выключателя (АВ) (Фото 3, 4).






Что потребовалось для работы.
Набор слесарного инструмента, инструменты и материалы для электромонтажа, мелочи, крепеж, ЛКМ.


К делу.

Выбрав удачное место для новой установки АВ на БП электролизера, подыскал основание – в деревянном хламе нашелся подходящий обрезок 15-мм фанеры. Примерил и разметил его, на торцевой пиле отрезал лишнее. Густо закрасил торцы болтиков для установки, приложил свою фанерку и аккуратно вдавил – остались хорошо различимые отпечатки, центры будущих отверстий. Наколол их шилом и просверлил спиральным сверлом по дереву, наждачкой зачистил деревяшку и чуть притупил острые кромки. Готовое основание в пару слоев покрыл лаком, благо, на улице теплая погода и с сушкой никой возни.

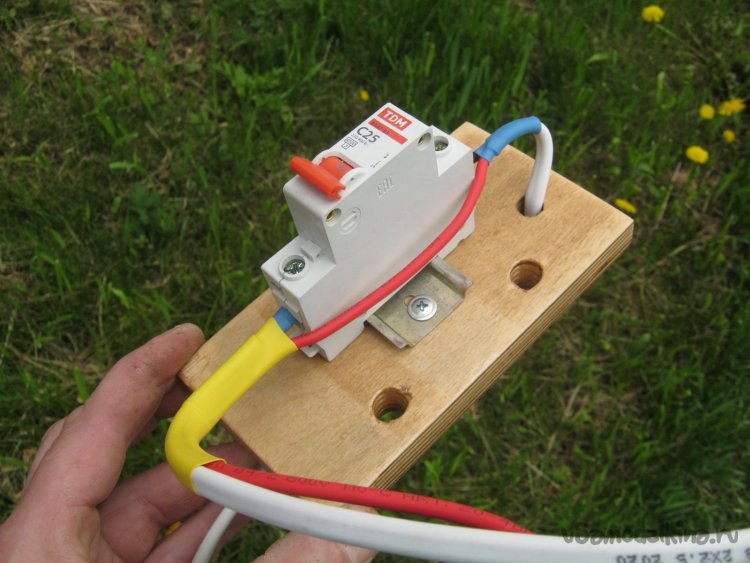

Нашел в своих закромах кусок стандартной DIN-рейки, разметил и отхватил кусок. В тисках, небольшой УШМ. Волшебным напильником удалил заусенцы. Парой коротких саморезов с широкими плоскими шляпками привинтил на основание.

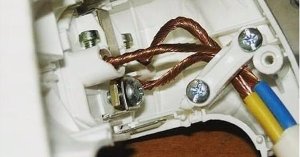

Подготовил сетевой провод. В старом варианте питания применил часть стандартного трехпроводного шнура 3х1.5 мм2, обычно встречающегося в мониторах и системных блоках ПК. Мои наблюдения, однако, показали, что долговременная нагрузка на такой шнур даже 1 кВт-прибора существенно нагревает вилку, свидетельствуя о невысоком качестве ее внутренних соединений. Мой электролизер оказался несколько мощнее расчетов и кроме вилки ощутимо теплеет и сам провод. Для нового сетевого провода предпочел шнур 2х2.5 мм2 и «дискретную» вилку достаточной мощности.

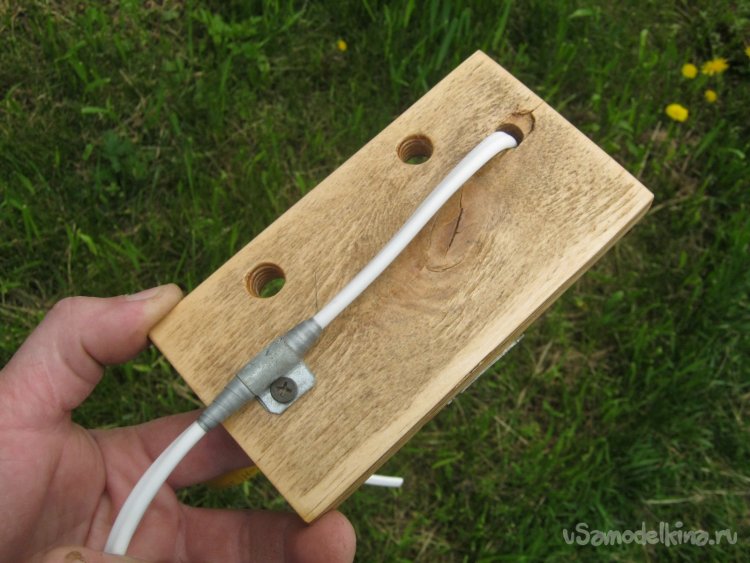

С некоторым запасом отмерил кусок провода от вилки, отрезал лишнее. Свободный конец сетевого шнура закрепил снизу деревянного основания.










Мощным паяльником и пинцетом разделал старое место общего сетевого входа (Фото 8, отмечено). Пучок проводов разделил на составляющие, убрал избыток припоя. Провода от АВ сформовал прогрев феном и остудив в нужном положении, места близкие к железкам изолировал дополнительным слоем термотрубки. Зачистил концы проводов, залудил, сложил с общим пучком. Зачистил от лаковой изоляции кусок нетолстого обмоточного провода, залудил. Собрал сетевые концы в два пучка, скрепил, смотал их залуженной медной проволочкой, нанес расплавленную канифоль и тщательно пропаял. Места пайки изолировал индивидуальной, а поверх и общей изоляцией. Закрепил соединения парой жестяных хомутиков.

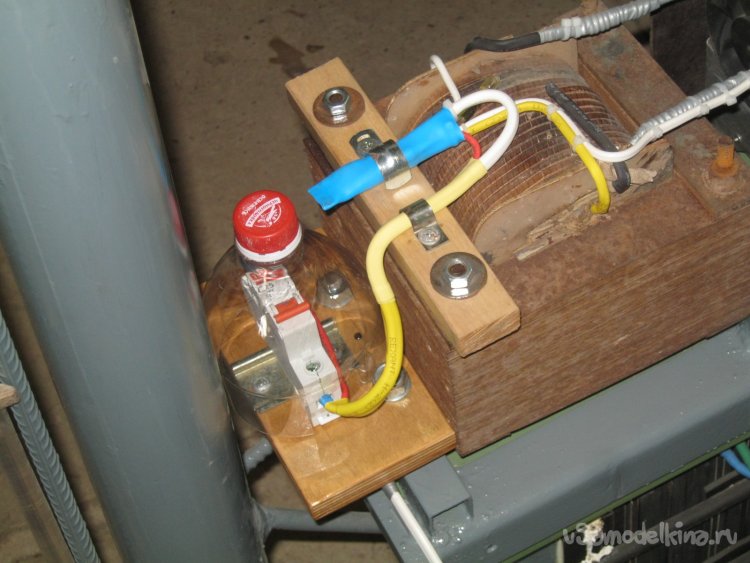

После проверки работоспособности электролизера, для защиты выключателя, главным образом, от пыли, сделал и установил импровизированный защитный колпачок снимаемый на время работы.
