    Индикатор низкого заряда литий-ионного аккумулятора


    Для модернизации понадобился индикатор разряженного литий-ионного аккумулятора. Не изобретаем велосипед, пользуемся поиском. Одна из первых ссылок в поисковике  привела к множеству интересных схем, из которых я выбрал наиболее подходящую для моих целей. Ссылка.




    Что требовалось: низкое потребление в рабочем режиме, минимальное количество деталей, индикация при низком уровне заряда аккумулятора.

    Из описания схемы:

    «Порог срабатывания задается резисторами R2, R3. Старые советские транзисторы можно заменить на BC237, BC238, BC317 (КТ3102) и BC556, BC557 (КТ3107)».



    Резистор R3 сопротивлением 52 кОм я не стал искать, взял из набора 56 кОм. Транзисторы использовал следующиеVT1 BC557B, VT2 BC547B, как говорится, что первое попалось под руку. Светодиод красного свечения.




    Светодиод будет устанавливаться в определенное место на корпусе. Ножки светодиода удлинил тонкими проводками и изолировал место пайки термоусадкой.




    Схему собираю навесным монтажом.




    Проверка:

    При подачи напряжения 3,2В и больше, светодиод не горит.




    При напряжении 3,1В светодиод начинает светиться.




    При напряжении 3,0В индикаторный светодиод достаточно ярко светится.




    Результаты меня вполне устраивают. А если применить SMD компоненты, то индикатор будет сверхкомпактный.



    Где можно применить данный индикатор? Любое устройство без активной защиты аккумулятора (BMS), где при пользовании будет виден индикатор состояния аккумулятора. Например, электроотвертка. Индикатор можно настроить на более высокое напряжение, чтобы было понятно, что аккумулятор скоро полностью разрядится. Этим можно продлить его срок жизни. Таких индикаторов можно сделать несколько, по количеству последовательно включенных элементов, если питание реализовано не от одного элемента. Я же хочу использовать его в машинке для стрижки волос, переделать её с двух никель-кадмиевых аккумуляторов на литий-ионный. По напряжению всё подходит, так что модернизация будет не сложной и легко повторяемой.

    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Реле задержки выключения вентилятора с нулевым током потребления в выкл. состоянии

    Сетевой плеер, управляемый тумблером (СПУТ)

    9
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    7
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 8.33 из 10 (голосов: 3 / История оценок)

    Добавить комментарий

    54 комментария
    Razrabotchik #93146
    Jerry,


    ... собирать её для применения, вряд ли кто будет.

    А я никого и не заставляю. Думаю scratch что ребята из прошлого, просто прочитают её и всё. А всем кто в будущем, может быть просто интересно. Питание у микросхемы 7нога минус, а 14нога плюс.


    Jerry #93144 Автор
    Цитата: Razrabotchik
    Предлагаю всем ребятам  ознакомиться с эффективной схемой контроля низкого заряда, нормального заряда, достаточного заряда и перезаряда.


    Работать не будет, питание ИМС не подключено xaxa

    По существу: какую вы видите область применения?

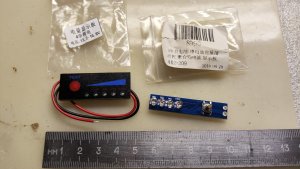

    Я бы применил следующие решения:

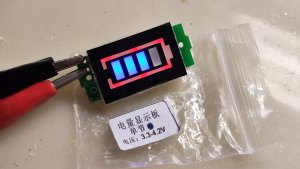

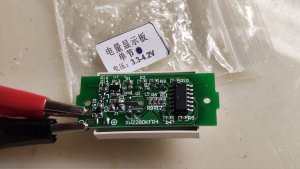

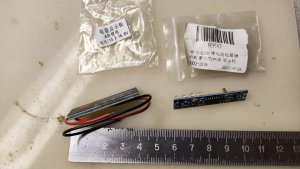

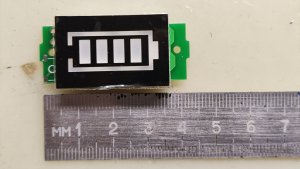

    Первый без кнопки, горит постоянно, два следующих с кнопкой. Это из малогабаритных. Есть ещё больше с индикацией в процентах. Один с кнопкой включения подсветки (без неё потребляет мизер), второй с постоянно горящей зелёной подсветкой (подозреваю, если её отключить, то тоже будет потреблять мизер).

    Ваша же схема интересна мне просто как схематическое решение, собирать её для применения вряд ли кто будет. Увы.

    Razrabotchik #93140

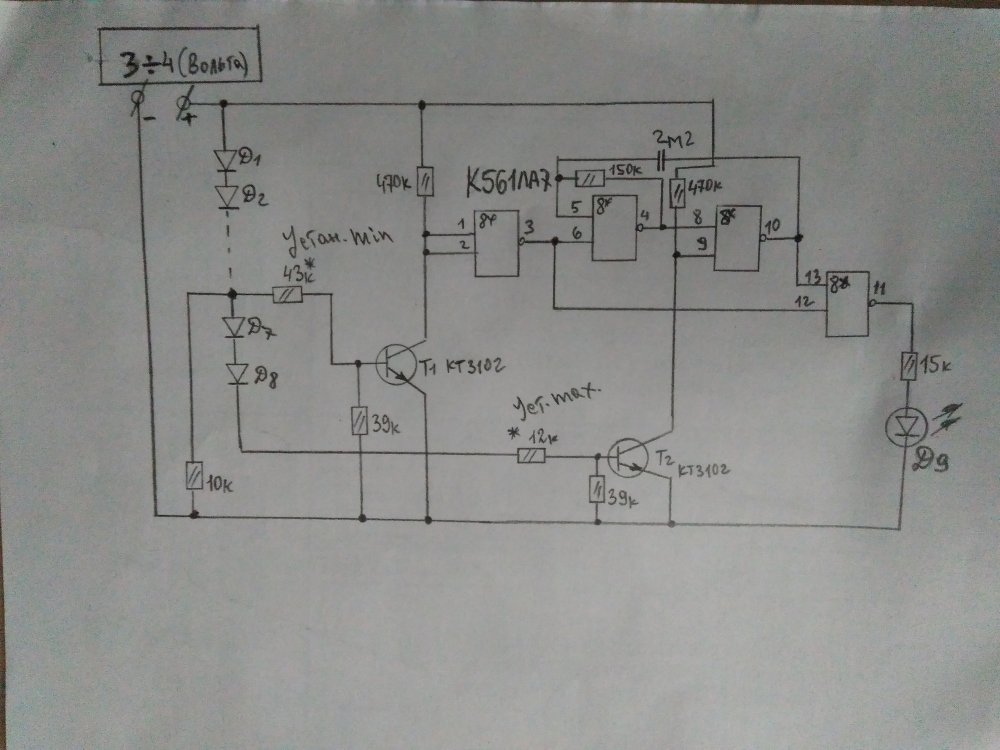

    Предлагаю всем ребятам yes  ознакомиться с эффективной схемой контроля низкого заряда, нормального заряда, достаточного заряда и перезаряда.При подключении питания - 3 Вольта, светодиод Д9 - постоянно светится. При увеличении питания до 3,5 Вольт, светодиод начинает мигать, (процесс заряда). При достижении значения напряжения 4 Вольта, светодиод начинает чаще мигать и слабее светить. При напряжении свыше 4,2 Вольта, светодиод гаснет.

    Гость степан #93130

    TL431- регулируемый стабилитрон. Настраивается делителем из двух резисторов.

    То есть в простейшем случае индикатор напряжения состоит из 4 деталей, включая сам индикаторный светодиод.

    Есть советский аналог. Никаких проблем заказать по почте.

    А также упомянутые уже кем то супервизоры, которые уже есть на необходимые напряжения.

    Несмотря на видимую простоту подключения, упомянутые микросхемы имеют в своём составе операционные усилители, огромный коэффициент усиления обеспечивает чёткость порога. А также внутренний источник стабильного напряжения который обеспечивает достаточную термо стабильность.

    При желании индикатор напряжения можно построить и на электромагнитных реле. Или на неоновой лампе. Да куча вариантов, включая ваш.

    Ничего не навязываю. Просто каскад на двух транзисторах лет 40 назад, вероятно, был простейшим вариантом. Сам изобретал низковольтные стабилитроны, подбирая транзисторы разных серий. Подаешь синусоиду и смотришь, по осциллографу, насколько жёсткая характеристика получается. Можно было даже получить с перегибами в ту или иную сторону.

    А сейчас есть более простые решения.

    ino53 #93128
    Цитата: nikvas
    И не поленитесь собрать не навесным монтажом.

    Твою ж... Зачем? Рассказать разве высоковольтникам или звуковикам с Датагора... xaxa  Общеизвестно, что ПП придумали для маааассового пр-ва, а на штучных вещах никто такой дурью не мается. Хотя... pardon

    Пронин, если не занят - прогони на симуляторе эту схемку, паять лениво. smile

    Jerry #93125 Автор
    Цитата: nikvas
    Вашу схему можно упростить и модернизировать.


    После таких слов обычно следует схема или хотя бы описание, как можно упростить и модернизировать.

    Теперь сделайте на напряжение двух батарей, 7,2 V

    С чего вы взяли, что можете мне давать ТЗ что мне делать, что не делать?

    И не поленитесь собрать не навесным монтажом.

    Право каждого, как ему собирать. Кому-то удобно навесным, кому-то на макетной плате, кто-то заказывает платы с JLCPCB, ктото делает их сам. Я в конце восьмидесятых одну из первых своих больших плат на цифоровых микросхемах вообще вырезал двигателем от игрушечной машинки, заточив у нее вал в виде фрезы. Ну не было тогда хлорного железа в продаже, а другие растворы делать практически никто не умел. С чего вы взяли, что схема собранная навесным монтажем хуже, чем та, которая собрана на плате? Мне было удобно для проверки собрать навесным монтажем. Как удобно вам, выбирайте вы сами!


    К чему сжема, приведенная вами, чем она лучше? Проще и есть индикация включенного состояния? Много у вас есть в наличии стабилитронов на 2 В? Например у меня, среди полкило стабилитронов, ни одного и ехать за ним в магазин или ждать месяц два его из Китая я не хочу!



    Razrabotchik #93123
    nikvas,


    Вашу схему можно упростить и модернизировать.


    Нет stop гистерезис маловат. Сегодня что-нибудь придумаю и постараюсь спаять.



    nikvas #93121

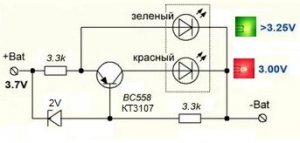

    Вашу схему можно упростить и модернизировать.

    Теперь сделайте на напряжение двух батарей, 7,2 V.

    И не поленитесь собрать не навесным монтажом.

    Валерий #93118
    Цитата: Mudrik
    Увидел тока крокодилы кусающие провода.


    Давно это было... Видимо, Игорь с коллегами тогда не в духе был сильно...boss

    Але нови ностра алис!
    Jerry #93117 Автор
    Цитата: ino53
    Цитата: Jerry
    ще один маленький недостаток, нет возможности регулировки напряжения срабатывания.

    Знакомый как-то советоваться приходил по этому поводу, решили дать питание на ту ножку МС, что идет напрямую к плюсу, через делитель или ограничительный резистор, м.б., через диод. Вроде получилось, но подробностей не знаю. pardon


    Я думаю, тогда пропадёт основное свойство ИМС - точность срабатывания, может незначительно, но всё же.

    ino53 #93110
    Цитата: Jerry
    ще один маленький недостаток, нет возможности регулировки напряжения срабатывания.

    Знакомый как-то советоваться приходил по этому поводу, решили дать питание на ту ножку МС, что идет напрямую к плюсу, через делитель или ограничительный резистор, м.б., через диод. Вроде получилось, но подробностей не знаю. pardon

    Jerry #93105 Автор
    Цитата: sergeyp
    С супервизором ещё интереснее:

    Я рассмотрел все 13 вариантов на сайте по указанной в начале статьи ссылке.

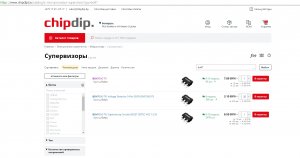

    ИМС интересная и потребляет мало, только стоит дорого.  Разве что в Китае заказать и подождать один, два месяца. Еще один маленький недостаток, нет возможности регулировки напряжения срабатывания.

    Или вот ещё вариант:

    MAX9030 на ЧипДипе нет, но есть опять же на Али и придется опять ждать. Да и обвязка у схемы намного сложнее.


    Так что для себя я выбрал наиболее приемлемый, простой и недорогой вариант из комплектующих, распаянных со списанного оборудования, то есть бесплатных. yes

    sergeyp #93104
    Цитата: Jerry
    С белыми сверхяркими еще интереснее. Начинают светиться при 4 мкА

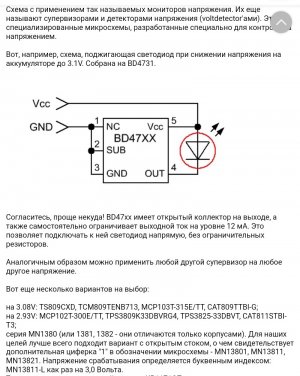

    С супервизором ещё интереснее:

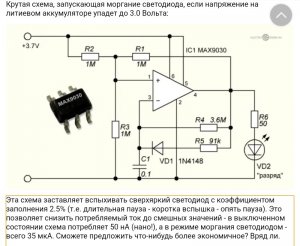

    Или вот ещё вариант:

    Ну, и чтобы наши желания совпадали с нашими возможностями!!!  smile  drinks

    Jerry #93101 Автор
    Цитата: ino53
    Не ожидал... И на ... зачем через них два десятка мА пускать, если хватает и на порядок меньше. pardon


    С белыми сверхяркими еще интереснее. Начинают светиться при 4 мкА.

    ino53 #93100
    Цитата: Jerry
    4,2В 50мкА

    3,5В 40мкА

    3,0В 0,6мА

    2,8В 0,8мА

    2,5В 1,8мА

    Прочитал, думаю - что ж там за яркость будет при 1,8 мА. Пошел, даже не спаял, так скрутил. Б..! Не ожидал... И на ... зачем через них два десятка мА пускать, если хватает и на порядок меньше. pardon

    Jerry #93099 Автор
    Цитата: Mudrik
    Я так полагаю, что отключённое состояние - это када детальки не спаяны


    Отключенно состояние - это када вылакал валерьянки бутыль и отключился ya_za

    Название статьи, не соответствует схематическому решению.

    Хде? Проверил - индикатор есть! Поклёп неприкрытый видется мне!



    И хде в схеме аккумулятор, который нать заряжать?  И хде источник низкого заряда?

    Хде, хде... В гнезде. Смотрим на эксперимент ширее и усё получится krutoy

    Увидел тока крокодилы

    Бывает. Мало что может померещиться после бутыли валерьянки xaxa


    Mudrik #93098

    ... поэтому в отключённом состоянии потребления не будет.

    Я так полагаю, что отключённое состояние - это када детальки не спаяны ya_za


    Название статьи, не соответствует схематическому решению. И хде в схеме аккумулятор, который нать заряжать? meeting И хде источник низкого заряда? Увидел тока крокодилы not_i кусающие провода.

    Jerry #93096 Автор
    Цитата: Гость степан

    TL431 в помощь. Чёткие пороги, стабильность, низкая цена, распространённость. Микросхема сделана специально для этого.


    Сильно сомневаюсь, что её сделали специально для этого smile

    Да и по поводу распространенности вы преувеличиваете. Где её возьмёт среднестатистический начинающий радиолюбитель? Одну штуку в компьютерном бп?

    А по какой схеме вы её посоветуете включать и сколько будет потребление этой схемы в режиме ожидания?

    Jerry #93095 Автор
    Цитата: ino53
    Интересно, какое потребление в обоих режимах?


    4,2В 50мкА

    3,5В 40мкА

    3,0В 0,6мА

    2,8В 0,8мА

    2,5В 1,8мА

    sergeyp #93094
    Vlad,

    А ошибка-то где?  smile

    Гость степан #93087

    TL431 в помощь. Чёткие пороги, стабильность, низкая цена, распространённость. Микросхема сделана специально для этого.

    Vlad #93085

    Схема с ошибками кт3107 p-n-p kt3102 n-p-n.

    Jerry #93081 Автор
    ino53,

    Проведу измерения, напишу.

    Я в похожей ситуации (но у меня был трехуровневый индикатор)


    У моего назначение несколько иное, предупредить, что аккумулятор скоро разрядится. Причем, индикатор будет установлен после выключателя, поэтому в отключенном состоянии потребления не будет.

    ino53 #93079

    Интересно, какое потребление в обоих режимах? Я в похожей ситуации (но у меня был трехуровневый индикатор) поставил кнопку подачи питания на схему, места хватало. smile
