Фототранзистор своими руками из МП 42


Нашел схему простого фотореле, что бы сделать настенные часики с подсветкой, ночь наступает в часах светодиод загорается,но не нашел фототранзистор, бывает так, что хочется, а нет….

Решил изготовить самостоятельно из советского транзистора МП42.

Изучаем материальную базу.
Фототранзистор - это полупроводниковый прибор преобразующий оптическое излучение в электрический сигнал и одновременно усиливает его. Коллекторный ток у транзистора зависит от интенсивности излучения. Коллекторный ток тем больше, чем интенсивнее свет попадает на базовую зону фототранзистора.

Два режима работы фототранзистора:
Режим с плавающей базой. Работает только вывод эмиттера и вывод коллектора.
Режим транзисторный с источником смещения базовой цепи. Работают все три вывода плюс резистор на базовом выводе.
Ошибки при изготовлении фототранзистора из мп42.

Ни в коем случае не спиливать крышку сверху! Это приведёт к неминуемому сдвигу кристаллодержателя и порче кристалла или обрыву подводящих проводников. Приведет к 100% облому в изготовлении фототранзистора. Даже если спилите удачно свет не будет попадать на базовую зону кристалла!

Не отрезайте базовый вывод фототранзистора, так как есть схемы которые используют именно этот вывод.
Ни чем не заполняйте окно фототранзистора. Произойдет термическая порча кристалла.

Приступим к производству фототранзистора. Как и все транзисторы МП 42 имеет три вывода: База-Коллектор-Эмиттер.
Если транзистор перевернуть верх ногами и базой поставить к себе, то налево Эмиттер, на право Коллектор.

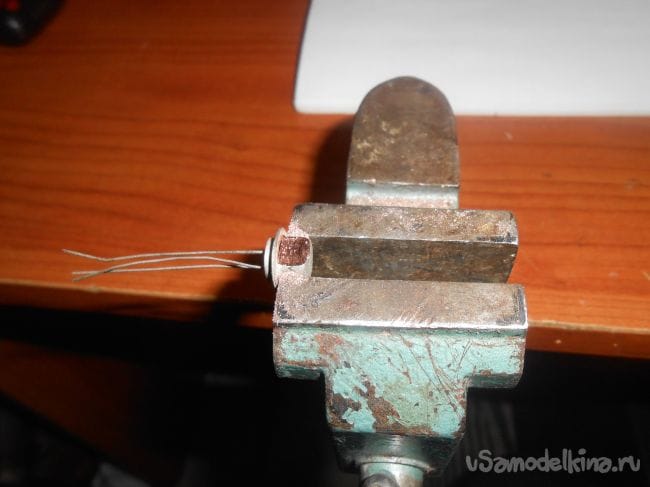

Зажимаем в тисочки

Берем напильничек

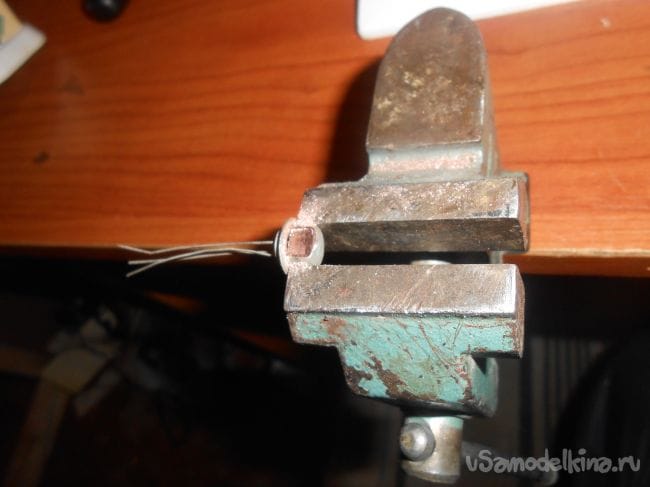

Спиливаем на выводе эмиттера

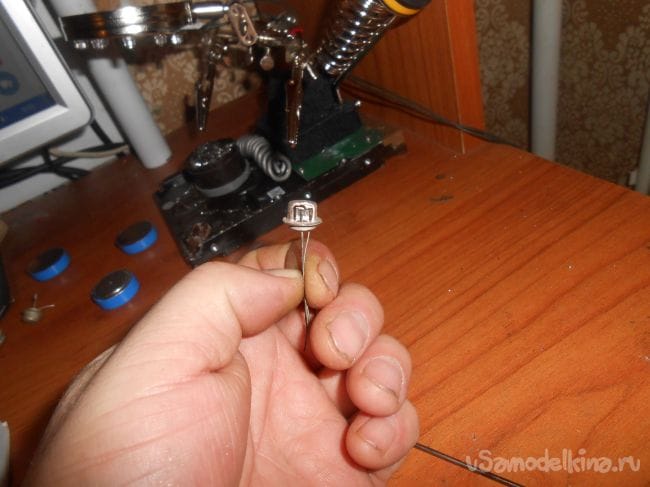

Появилось отверстие аккуратно иголочкой убираем фольгу

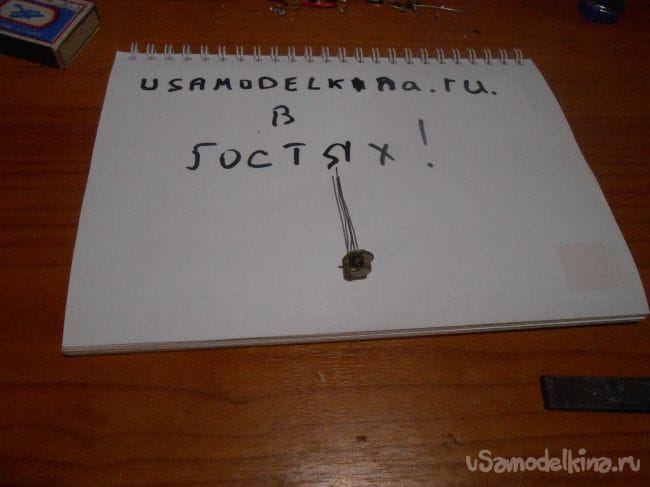

Фототранзистор готов, пользуемся!
