    Пайка светодиодов утюгом


    В современное время светодиодные лампы применяются повсеместно. Прожектора, ленты, линейки, бытовые лампы. Например, у меня дома, практически все лампы на светодиодах типоразмера 2835. Лампы, конечно же ломаются.

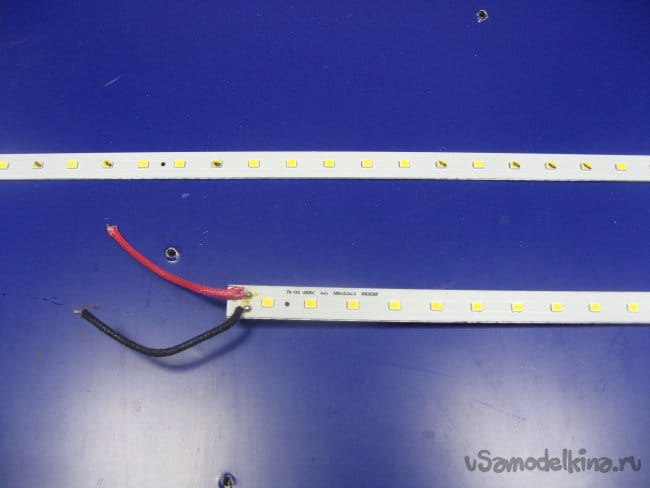

    Принесли мне линейки на 44 светодиода. На линейке 4 отрезка по 11 последовательно соединенных светодиодов. Отрезки соединены между собой параллельно.

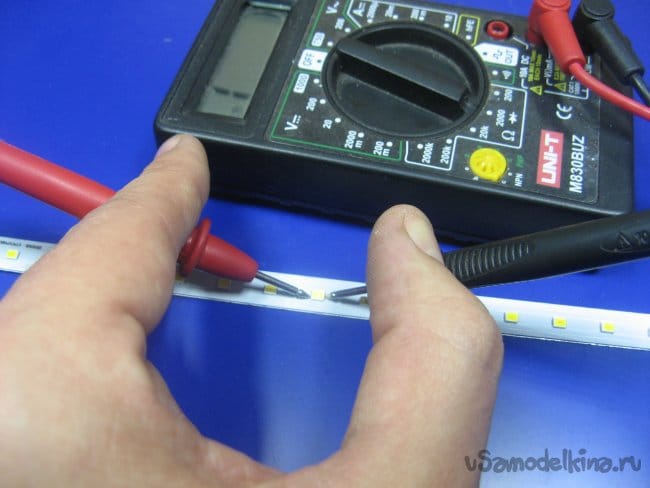

    Чтоб выяснить какие светодиоды перегорели, можно применить самый простой мультиметр. Нужен предел измерения диодов, у меня он совмещен с пределом на 2000 Ом. Касаемся щупами на выводы светодиода. Определить полярность, можно сменой щупов между собой.

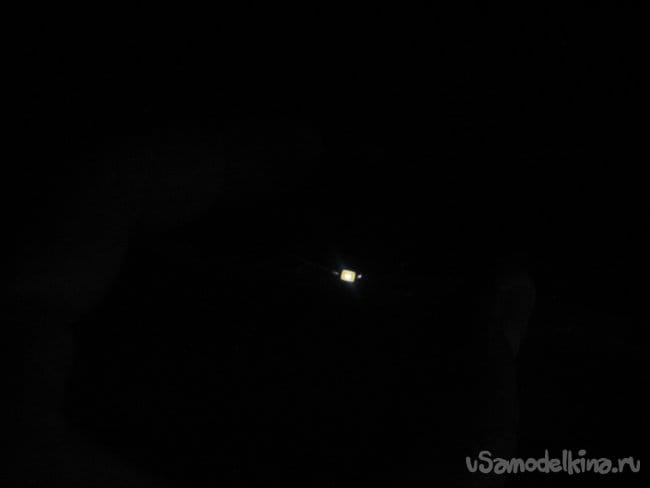

    Исправный светодиод подсвечивается. Видно в темноте.

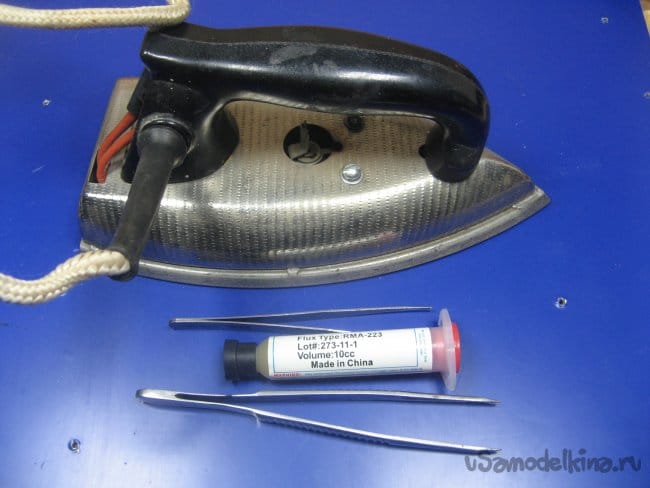

    Пару слов о специальном паяльнике. Паять буду обычным бытовым утюгом. У меня это старичок советского времени. Так же я им делаю платы по технологии ЛУТ. Так же понадобится два пинцета. Для удобства пайки нужен флюс RMA-223, китайская версия. Можно применить обычную спитро-канифоль. От нее больше грязи.

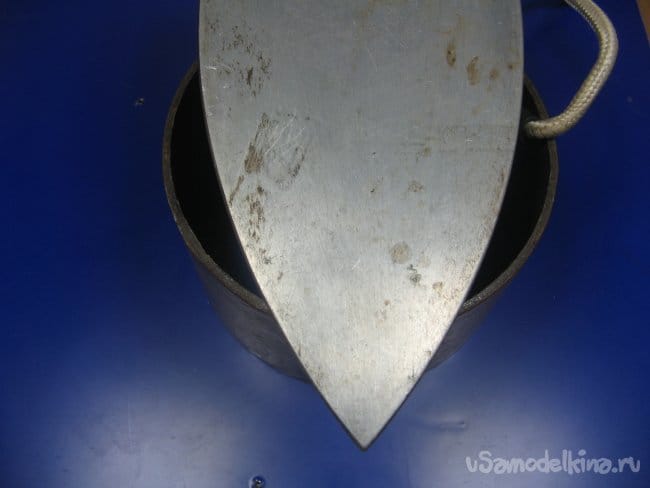

    Утюг устанавливаем на опору, чтоб не упал. Включаем и ставим нагреваться.

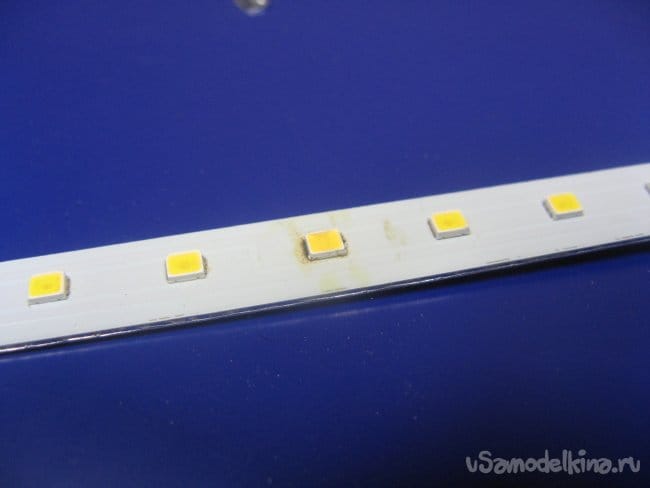

    Когда утюг нагрелся, беремся за отпайку сгоревшего светодиода. Промазываем флюсом выводы светодиода и кладем на разогретый утюг. Пинцетом придавливаем, для улучшения нагрева.

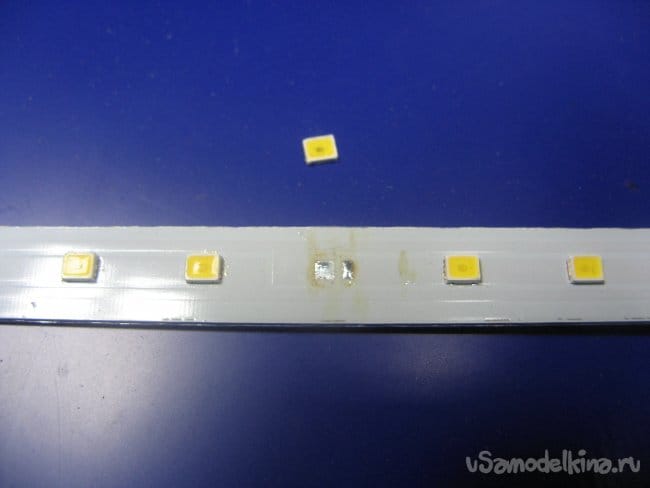

    Светодиод отпаян очень быстро.

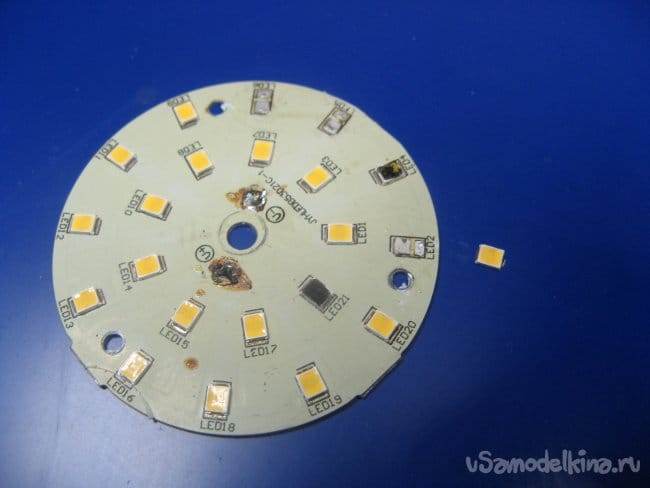

    Для ремонта я применил светодиод с донора. Донором у меня служит сгоревшая лампа. Там такие же светодиоды. На всякий случай, проверяем полярность. Можно купить в Китае, но нужно долго ждать. Отпаиваем светодиод.

    Прикладываем светодиод, предварительно промазав флюсом. Все запаяно.

    Остатки флюса смываем спиртом. Я смываю изопропановым спиртом. Практически не видно место пайки.

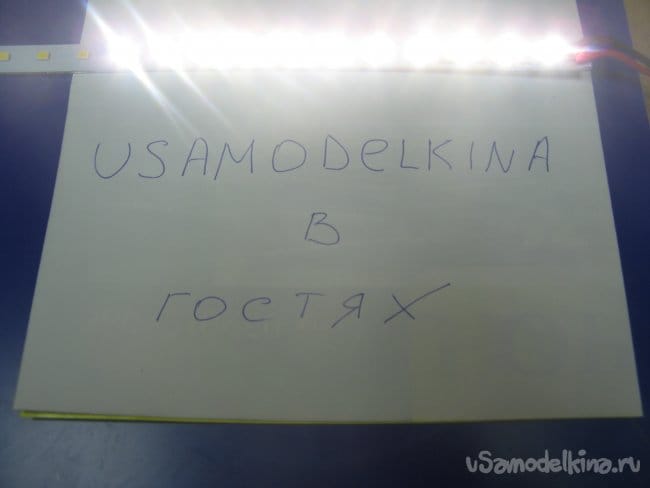

    Осталось дело за малым. Подключаем блок питания и проверяем. Все отлично работает. Вот таким «специальным паяльником» можно паять светодиоды на алюминиевом основании.

    Подробная инструкция на видео:
