    В гостях у Самоделкина! » Электроника » Устройство задержки выключения - 4

    Устройство задержки выключения - 4


    Устройство из серии «Два в одном»

    В большинстве случаев бытовые включатели освещения находятся внутри комнаты, гаража, кладовки или другого служебного помещения. Выходя наружу и выключив освещение, зачастую приходится некоторый отрезок пути преодолевать в полной темноте. При этом Вы рискуете натолкнуться на какое-либо препятствие со всеми вытекающими отсюда последствиями. Хорошо, если Вы просто уроните какой-нибудь предмет, а ведь можно запнуться, упасть и нанести непоправимый вред своему здоровью. Специально носить с собой для таких случаев электрический фонарик не всегда удобно. А вот если выключатель освещения оснастить предлагаемым устройством, то подобные проблемы будут сняты.

    Устройство задержки включения - 4 (далее просто УЗВ4) предназначено для использования в быту, на производстве и представляет собой простое реле времени, работающее с лампой накаливания в сети ~ 230 Вольт. УЗВ4 обеспечивает «послесвечение» осветительной лампы накаливания с пониженной (до 50% от номинальной) мощностью в течение 10 … 20 секунд после размыкания контактов бытового выключателя. Затем в течение 1 секунды лампа плавно гаснет и УЗВ4 входит в дежурный режим с током потребления порядка 5 мА, который протекает через лампу, но не вызывает свечения её нити накала.

    Отличительной особенностью УЗВ4, является простота подключения изготовленного устройства. УЗВ4 подключается (например, через клеммные зажимы) параллельно контактам бытового выключателя без соблюдения полярности. УЗВ4 может работать с сетевыми (~ 230 В) лампами накаливания мощностью от 25 до 95 Ватт (лампы накаливания мощностью 100 Вт и более современной промышленностью не выпускаются). Если используются более мощные лампы (200 Вт), то симистор следует установить на радиатор.

    Другая отличительная особенность УЗВ4 от ранее опубликованных схем [1], в том, что «послесвечение» осветительной лампы накаливания осуществляется не с едва заметным понижением яркости, а до 50% (от номинальной) мощности. Это позволяет незнакомому с УЗВ4 пользователю чётко заметить, что схема реагирует на выключение лампы. (Небольшое понижение яркости свечения лампы может остаться незамеченным и быть воспринято, как «нежелание» бытового включателя разомкнуть свои контакты).

    Основной недостаток УЗВ4 в том, что оно выходит на режим готовности быть выключенным с чётко установленной задержкой только после работы осветительной лампы в течение 40 секунд, не менее. Если лампа была включена от 10 до 40 секунд, то задержка выключения будет меньше. А если лампа была включена менее 5 … 10 секунд, то конденсаторы УЗВ4 не успевают разрядиться и задержки выключения вообще не будет: лампа погаснет сразу после размыкания бытового включателя. При желании выдержку (установленную задержку) можно увеличить времязадающей RC - цепью при настройке.



    Состав УЗВ4.

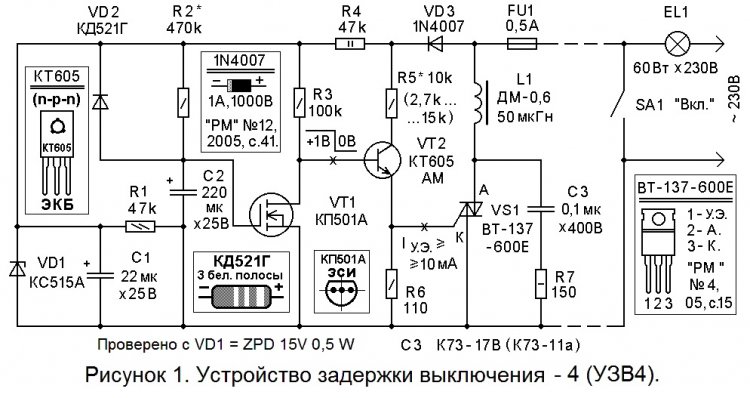

    УЗВ4 (см. рисунок 1) состоит из:
    - параметрического стабилизатора, собранного на резисторе R4 и стабилитроне VD1 с напряжением стабилизации 15 Вольт;
    - конденсатора фильтра С1;
    - времязадающей цепи С2, R2;
    - резистора R1, разряжающего конденсатор С1 и (через диод VD2) конденсатор С2 после замыкания контактов SA1;
    - инвертора, собранного на полевом транзисторе VT1 и его стоковом резисторе R3;
    - диода VD2, разряжающего времязадающий конденсатор С2 при замыкании SA1;
    - токового ключа, собранного на высоковольтном биполярном транзисторе VT2 с резисторами (в цепи коллектора) R5 и (в цепи эмиттера) R6;
    - однополупериодного выпрямителя на диоде VD3;
    - симистора VS1, шунтирующего выключатель SA1 при отработке времени задержки выключения;
    - дросселя Др1, цепи С3 R7, защищающих симистор VS1 от дребезга контактов SA1 и высоковольтных импульсных помех;
    - предохранителя FU1 на ток 0,5 Ампера.
    Тумблер SA1 с двумя НР контактами в состав УЗВ4 не входит, так как в его качестве используется настенный бытовой выключатель.

    Описание работы УЗВ4.


    При замкнутых контактах настенного бытового выключателя SA1 сетевое переменное напряжение на УЗВ4 не поступает, так как контакты SA1 шунтируют УЗВ4 своим нулевым сопротивлением, а осветительная лампа EL1 светится в полный накал.

    Если после включения EL1 прошло около минуты, то конденсаторы С1 и С2 успели полностью разрядиться (после предыдущего нахождения УЗВ4 в дежурном режиме) и УЗВ4 полностью готов к работе в режиме задержки выключения освещения. При размыкании SA1 лампа EL1 на короткое мгновение гаснет, а затем включается на 20 секунд с пониженной мощностью. Происходит это вот почему. В момент размыкания SA1 сетевое напряжение через предохранитель FU1, через дроссель Др1, поступает на анод симистора VS1 и на искрогасящую цепь С3 R7, защищающую VS1 от дребезга контактов SA1. Одновременно сетевое напряжение поступает на анод VD3, выпрямляется и подаётся на вход параметрического стабилизатора, состоящего из резистора R4 и стабилитрона VD1. С катода VD1 напряжение + 15 Вольт поступает на оксидный конденсатор С1 и быстро (за десятые доли секунды) заряжает его. Значительно медленнее идёт заряд конденсатора С2 через резистор R2, поэтому на затворе инвертора VT1 приблизительно 20 секунд установлено закрывающее инвертор VT1 напряжение. Сопротивление канала сток - исток VT1 стремится к нулю и напряжение на стоке VT1 определяется полным падением напряжения на стоковом резисторе R3: На стоке VT1 установлен высокий уровень напряжения (+1 Вольт), который открывает высоковольтный транзисторный ключ VT2. Сопротивление перехода К–Э (коллектор – эмиттер) VT2 уменьшается и напряжение положительной полярности с делителя напряжения R5, К–Э VT2, R6 поступает на УЭ (управляющий электрод) симистора VS1. Симистор VS1 работает в паре с однополупериодным выпрямителем VD3, поэтому открывается (с частотой 25 Гц) только при положительных полуволнах сетевого напряжения. Причём открывание VS1 происходит не в самом начале каждой положительной полуволны анодного напряжения, а на 1 … 2 мс позже, когда ток УЭ превышает пороговую величину.
    Таким образом, первые 20 секунд после размыкания SA1 симистор VS1 каждую положительную полуволну анодного напряжения с небольшой задержкой открывается и на лампе EL1 рассеивается около 50 % мощности.

    Когда (на 20-й секунде) напряжение на обкладке «+» конденсатора С2 достигает порога открывания (+1,6 … +1,8 Вольта на затворе) транзистора VT1, VT1 открывается и присутствующее на его стоке напряжение + 1 Вольт (в течение одной секунды) снижается до нуля. Сопротивление перехода коллектор – эмиттер VT2 увеличивается и на эмиттере VT2 устанавливается потенциал близкий к 0 Вольт, который с верхнего вывода резистора R6 поступает на управляющий электрод симистора VS1 и VS1 в течение 1 секунды плавно закрывается. Момент плавного закрывания VS1 приближённо соответствует времени уменьшения постоянного напряжения на базе VT2 от +1 Вольта до 0 Вольт.

    Напряжение на обкладке «+» конденсатора С2 продолжает расти вплоть до +15 Вольт, однако это не приводит к изменению состояния схемы УЗВ4. В дежурном режиме УЗВ4 (при SA1 оставшемся в разомкнутом состоянии) потребляет ток порядка 5 мА, который протекает через лампу EL1, но не вызывает её заметного свечения. В таком состоянии УЗВ4 может находиться сколь угодно долго, вплоть до очередного (когда потребуется) включения освещения включателем SA1.

    При замыкании SA1, конденсатор С1 разряжается через резистор R1, а конденсатор С2 разряжается через диод VD2 и резистор R1.

    Настройка УЗВ4.



    Настройка УЗВ4 заключается в установке выдержки (задержки выключения лампы) подбором резистора R2*. Сопротивление R2 в принципе можно изменять от 200 кОм до 3 МОм. Увеличение номиналов времязадающей цепи С2, R2 приводит к увеличению выдержки. И наоборот: уменьшение номиналов времязадающей цепи С2, R2 приводит к уменьшению выдержки. При использовании разных типов симисторов может потребоваться изменение сопротивления резистора R5* в диапазоне от 910 Ом до 15 кОм.

    УЗВ4 имеет бестрансформаторное питание и, как следствие, гальваническую связь с сетью. Поэтому любое прикосновение даже к одной точке схемы может привести к поражению электрическим током. Все перепайки в схеме осуществляются строго при выключенном напряжении сети ~ 230 Вольт. Это достигается разрывом двух (а не одного) проводников, идущих от УЗВ4 к SA1 в местах, обозначенных на рисунке 1 пунктиром. (Замкнутого состояния SA1 для внесения изменений в схему недостаточно!!!).

    Информация любителям улучшать схемы.



    Лампу EL1 без доработки схемы УЗВ4 можно заменить галогенной (например, производства КНР) типа JCDR 230-240 / 50-60 Hz 75W GU5.3 (490 Lm), имеющей белое свечение направленного пучка света (в отличие от желтоватого у ламп накаливания). Галогенные лампы имеют другой цоколь и имеются в широкой розничной продаже в магазинах электротоваров (наряду с «традиционными» лампами накаливания). Более полную информацию о галогенных лампах торговой марки «Космос» можно найти на сайте WWW.KOSMOS.RU.

    Детали УЗВ4.



    В УЗВ4 применены резисторы типа МЛТ, С2-23, С2-33. Конденсаторы С1, C2 - оксидные К50-35 или зарубежного производства. С3 – типа К73-17 с рабочим напряжением не менее 250 Вольт. Стабилитрон VD1 КС515А можно заменить 2С515А, Д814Д или импортным с торговым обозначением ZPD 15V 0,5W. Диод VD2 КД521Г можно заменить КД503, КД510, КД522, КД102 с любой буквой. Диод VD3 1N4007 (1000 Вольт, 1 Ампер) можно заменить любым из серии 1N4004 … 1N4007, КД105Б (с ленточными выводами). Полевой транзистор VT1 КП501А можно заменить КП501А, Б, В или подобными с напряжением затвор – исток 20 Вольт. Биполярный высоковольтный транзистор VT2 КТ605АМ можно заменить КТ604, КТ940А, КТ8121 с любым буквенным индексом или (в крайнем случае) КТ940Б. Симистор VS1 BT-137-600Е [2] можно заменить BT-138-600 и, вероятно, ТС106-10 или КУ602.

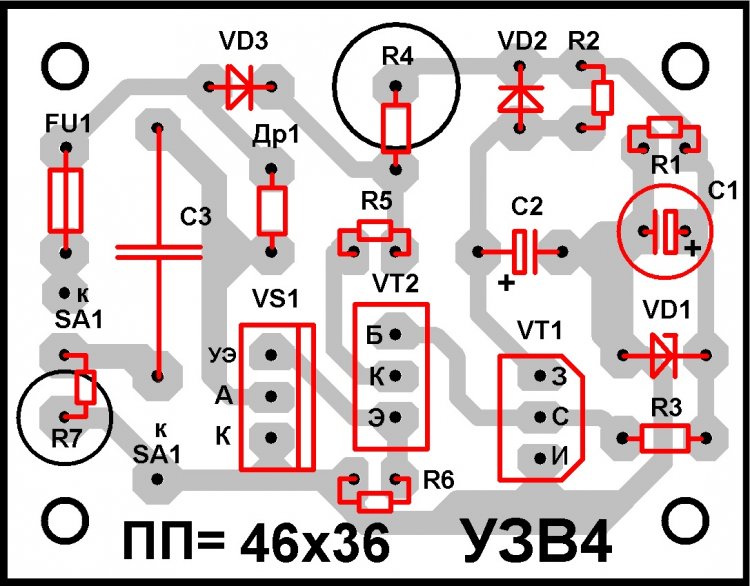

    Печатная плата УЗВ4 выполнена из односторонне фольгированного гетинакса или стеклотекстолита размерами 46 х 36 х 2 мм (см. рисунки 2 и 3).


    Все детали на плате устанавливаются вертикально. Самая «высокая» деталь Др1 - 35 мм может быть аккуратно укорочена до 25 мм., однако такая процедура рекомендуется только знающим и усидчивым радиолюбителям. Диаметр отверстий на печатной плате под радиоэлектронные компоненты – 0,8 … 1 мм, под соединительные проводники – 1 … 1,2 мм., под крепёжные отверстия – 2,5 ... 3,2 мм.

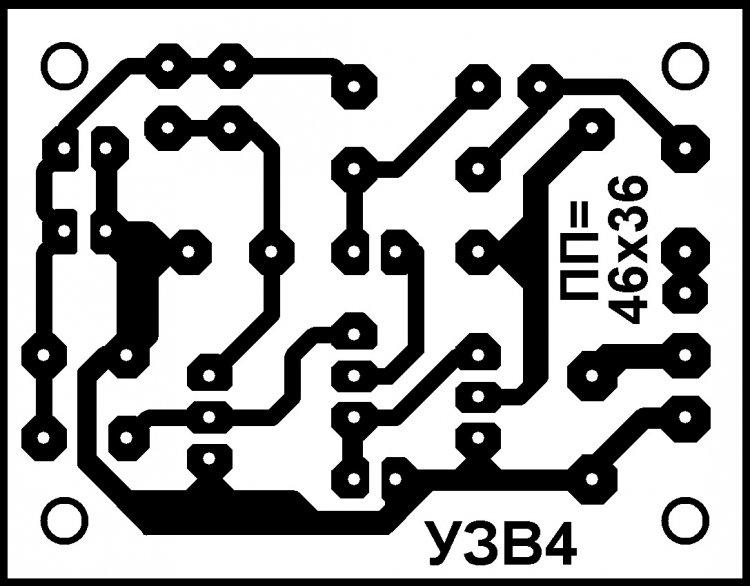

    Рисунок печати – «трассировка печатной платы» – (см. рисунок 3) может быть перенесён на медную фольгу при помощи копирки и обведён кислотостойкими перманентными маркерами. Подойдут, например, маркеры centropen 2846 CE PERMANENT или другие, специализированные, для подписывания компьютерных CD и DVD – дисков.

    Но можно воспользоваться более современным методом. О методе термопереноса рисунка трассировки ПП (печатной платы) подробно можно прочитать в файле MTR_TO (3444 кБ), пройдя по ссылке:


    О методе ускоренного травления ПП подробно можно прочитать в файле «ПП_водная_баня» на Яндекс.Диске, пройдя по ссылке:



    Пайку радиоэлектронных компонентов следует вести низковольтным паяльником с антистатическим браслетом на запястье руки. Браслет (через резистор сопротивлением 1 МОм, 1 Ватт) многожильным проводником в изоляции подключается к заземлению. Обойтись без заземления можно, применив для полевого транзистора специальную розетку с шагом между выводами 2,5 мм. (сделанную из трёхвыводного кусочка розетки для ИМС DIP14), и установив в неё «полевую структуру» по окончании пайки остальных деталей.
    Конструктивно УЗВ4 располагается в корпусе подходящих размеров из диэлектрического материала рядом (сверху) с бытовым настенным включателем. При использовании некоторых (компактных) типов включателей УЗВ4 может уместиться в настенной коробке вместе с включателем.

    Уважаемые читатели!


    Предлагаем Вашему вниманию гуманитарный блок к статье УЗВ4
    .
    Первая часть блока - разгадать загадки:


    Серенький зайка в медной фуфайке краской залит, на двух лапках лежит.



    Если загадка не поддаётся, прочитайте подсказку:



    Правильно формованный, краской замалёванный, медью нашпигованный на плате он лежит. Если ноги длинные, и расчёты точные, то этот добрый молодец обрыва избежит.



    И ещё одна загадка, пожалуй, самая подробная:


    Хрупкий цилиндр с детства медью обмотан, как глав-элемент он на плате лежит. Под действием тока он греется слабо и выглядит бодрым, но краской залит.



    Разгадав загадки, следует ввести ответ к загадкам в строку «Пароль» файла «UZV4_4work». Тогда вы сможете, получить комплект схем для изготовления УЗВ4, и в качестве бонуса готовый к термопереносу (также в масштабе = 1:1) отражённый рисунок трассировки печатной платы. Также, (к тихой радости любителей разгадывать ребусы) Вы сможете в открытом виде прочитать ответ к ребусу №1. Архив файла «UZV4_4work» можно скачать здесь:

    uzv4_4work.zip [450.76 Kb] (скачиваний: 7)


    Вторая часть блока - ребус № 1 УЗВ4 (см. рисунок 4) является заданием, дублирующим загадки.


    Устройство задержки выключения - 4


    Рисунок 4.

    Полный ответ к ребусу УЗВ4 №1:




    По полному ответу к ребусу несложно выделить ответ и заодно можно проследить почему так, а не иначе читаются рисунки, составляющие ребус. Большое пожелание - не заглядывать сразу в ответ, а попытаться разгадать ребус самостоятельно.

    ВИДЕО:



    Если у Вас есть желание посмотреть на поделку при демонстрации её внешнего вида, то откройте видео «UZV4» (58,2 МБ), пройдя по ссылке:



    Для того, чтобы посмотреть этот же файл на мобильном устройстве вы можете воспользоваться QR - кодом:



    А вот, что хотела сказать об УЗВ4 наш «технобот», непревзойдённый диктор и постоянный обитатель Яндекса - Алиса:


    Я хочу заявить нерешительный протест размещению на сайте морально устаревших конструкций. Правда к УЗВ4 этот протест не относится, так как это продукт «Два в одном». Поясню сказанное: Устройство не только задерживает выключение освещения, но и обеспечивает плавное выключение лампы.

    УЗВ4 выгодно отличается от подобных схем, которые требуют внесения изменений (разрывов цепи, введения дополнительных проводников) в осветительную сеть 230 Вольт.

    Первое: УЗВ4 подключается всего двумя проводниками к нормально разомкнутым контактам бытового выключателя.
    Второе: в схеме использованы широко распространённые и имеющие множество аналогов радиоэлектронные компоненты.
    Третье: Изменение режима 100 - процентного накала на 50 – процентный хорошо заметно и одновременно является индикатором режима «Задержка выключения».

    Четвёртое: хорошо, что сложные (на этот раз) загадки продублированы ребусом, который намного легче.
    Пятое: Размещение цоколёвок полупроводниковых деталей на схеме электрической принципиальной – несколько необычное явление, но при работе с малознакомыми деталями значительно сокращает время, затраченное на изготовление устройства.
    Главный недостаток УЗВ4, в том, что он выходит на заявленный принцип работы через 40 секунд, после того, как включили свет. Подробнее - хорошо описано в тексте статьи.

    Ну, а лампы накаливания и галогенные лампы пока ещё продаются и стоят меньше, чем светодиодные. Если схему УЗВ4 использовать для помещений, где свет включается на короткое время, но требуется задержка выключения (например, в длинных проходных коридорах), то повышение расхода электроэнергии (по сравнению со светодиодными лампами) будет незначительно.
    Сказала и облегчила душу.

    На этом позвольте откланяться: улетаю на торгово-экономическое совещание по снижению оптовых и розничных цен на морально устаревшие лампы накаливания. Пожелайте мне удачи! И крепче держите в руках ваши миролюбивые паяльники!!!


    Некоторые особенности изготовления УЗВ4

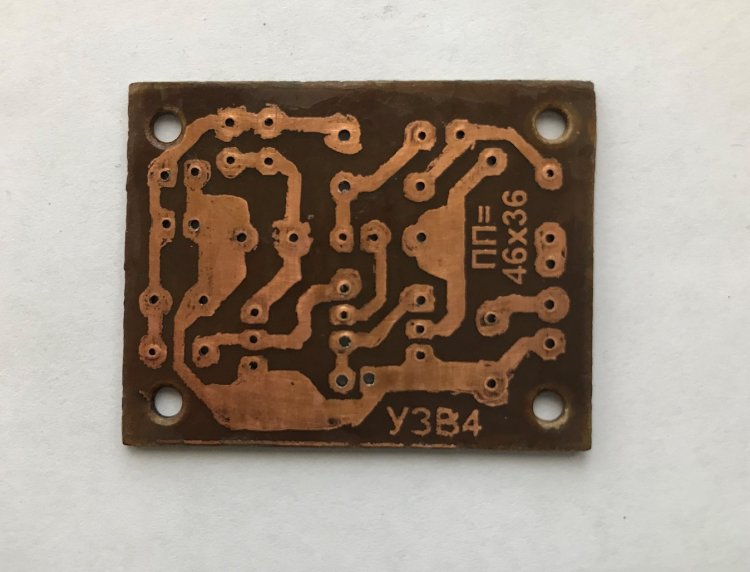

    Рисунок 5.


    Печатная плата УЗВ4 изготовлена из фольгированного гетинакса толщиной 2 мм. Однако вполне пригоден и фольгированный стеклотекстолит толщиной 1,5 … 2 мм.

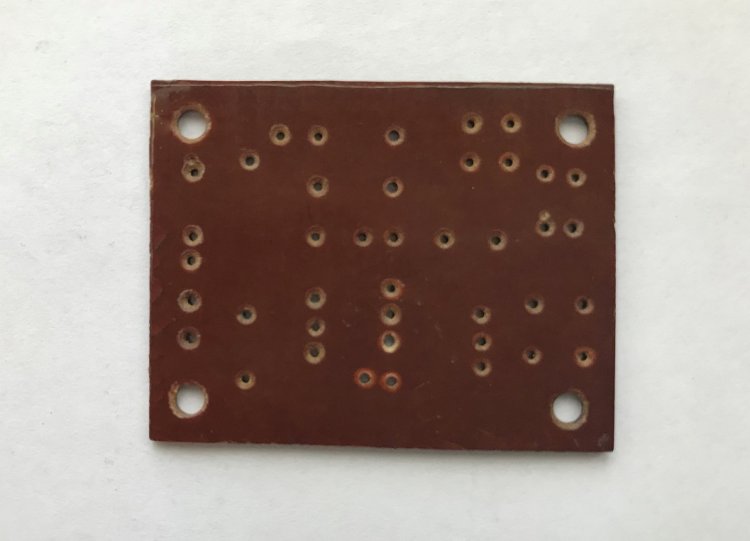

    Рисунок 6.


    Чтобы выводы деталей легче было вставлять в отверстия на ПП, все отверстия на плате зенкуются сверлом большего (2,2 … 3,2 мм.) диаметра.

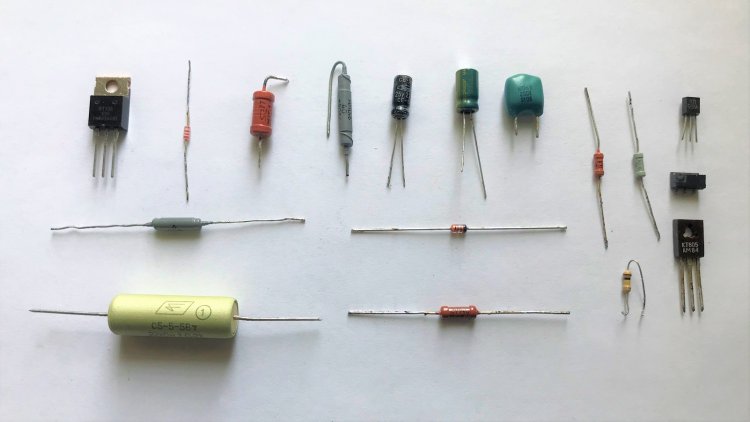

    Рисунок 7.


    Перед установкой на ПП выводы всех деталей рекомендуется очистить от окисной плёнки, покрыть жидкой канифолью и пролудить.

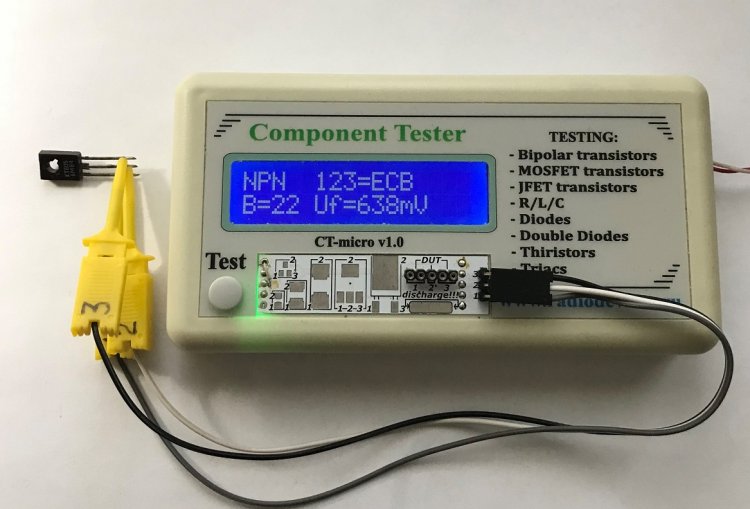

    Рисунок 8.


    Как показал тестер, К усиления высоковольтного транзистора КТ605АМ, который будет установлен в УЗВ4, равен 22.



    Рисунок 9.

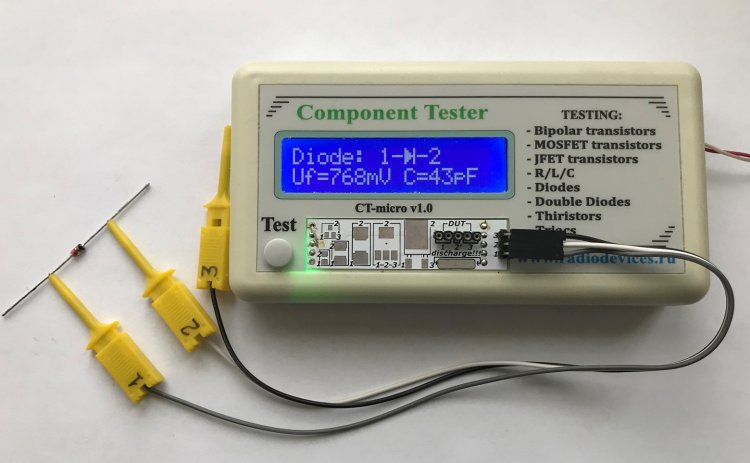

    А напряжение стабилизации стабилитрона КС515А этим тестером проверить не удалось. Тестер питается от постоянного напряжения +9 Вольт и «распознаёт» стабилитрон как обыкновенный кремниевый диод. Так и должно быть. Но рекомендуемую в статье замену тиристора VS1 (BT-138-600) тестер "распознаёт" как транзистор "N-P-N" структуры. И остальные детали проверяются не новомодным тестером, а традиционными методами



    Рисунок 10.

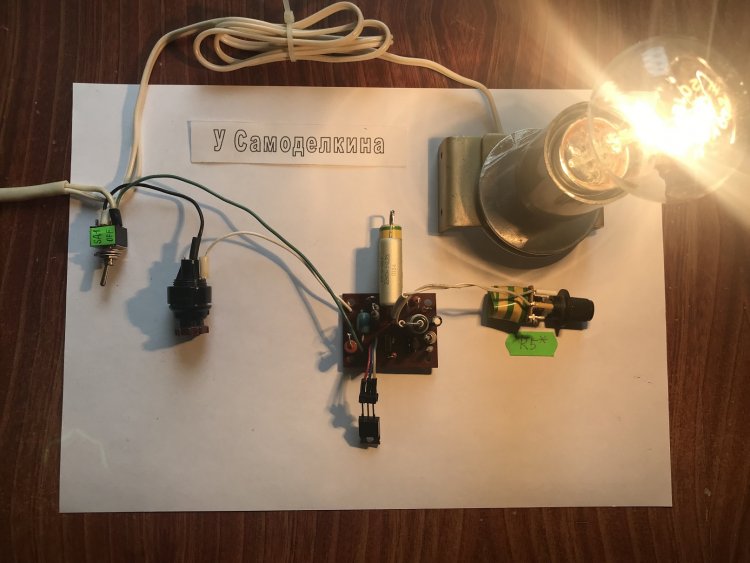

    Режим «Включено». Лампа EL1 светится в полный накал.

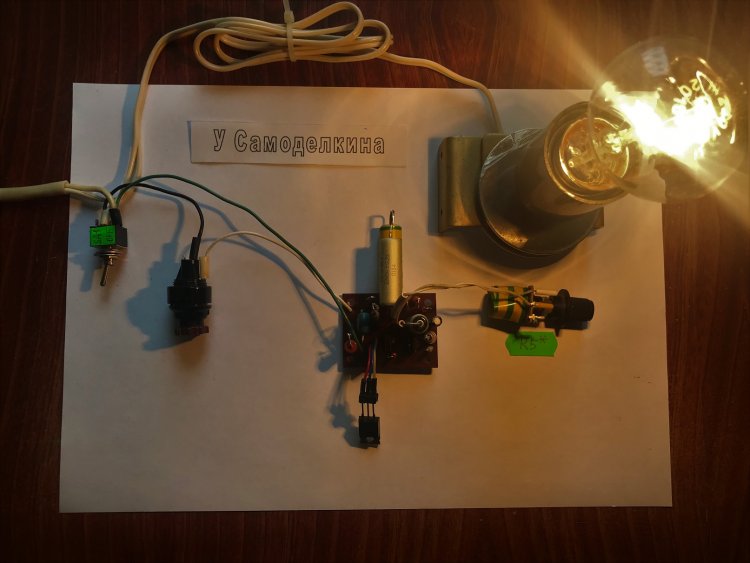

    Рисунок 11.


    Режим «Задержка выключения». Лампа EL1 светится на 50% мощности. Время задержки определяется цепью R2-C2.

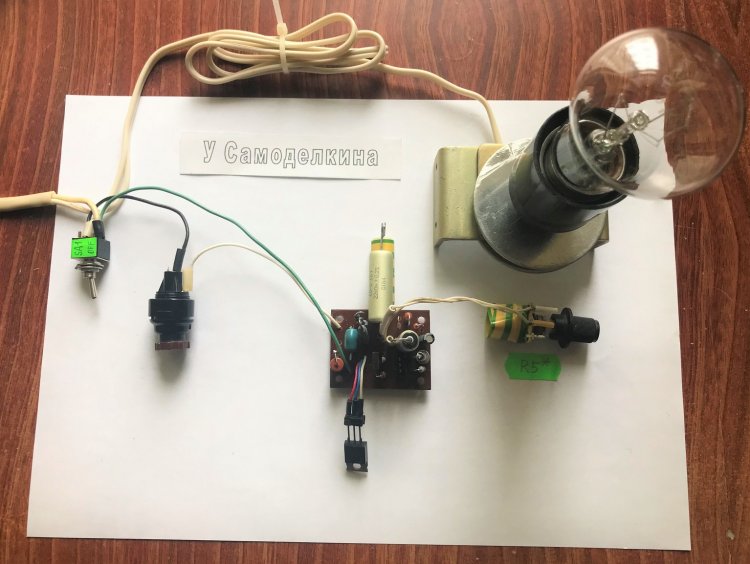

    Рисунок 12.


    Режим «Выключено». Лампа EL1 не светится, хотя при этом через её нить накаливания протекает небольшой (5 мА) ток.



    Литература:

    1). «РМ» 2008, № 1, с. 43. А. Евсеев. Устройство задержки выключения света.

    2). «РМ» 2005, № 4, с. 15. Справочные данные на симистор VS1.


    Примечание.

    В УЗВ4 использованы ребус РТТ №209 и загадки ЗРТ2 №023, ЗРТ2 №025 и ЗРТ2 №029.


    ok
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Трехтональный электронный звонок

    0
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    0
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    0
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 0.0 из 10 (голосов: 0 / История оценок)

    Добавить комментарий

    22 комментария
    Korolev
    ino53,
    Так паять, или как?

    Забей! Однозначного ответа не существует, какие-то драйверы могут и запуститься, какие-то нет, зависит от схемы драйвера, ёмкости конденсатора.

    Eugen­e82 [556] ... У нас в корридоре я однажды решил поменять сгоревшую энергосберегающую лампочку на светодиодную , просто ради интереса решил попробовать , вроде как экономия хорошая и свет яркий и долговечная . Ну вот настал тот момент , вкрутил светодиодную лампу и она начала моргать , как на дискотеке , смотреть на это было не возможно , я сразу понял что к чему , там кто то внедрил в провод диод , убрав его мерцание исчезло . Хотя поначалу я думал что там не диод а конденсатор . Так что если хотите дома устроить дискотеку внедрите диод и вкрутите светодиодную лампу и будет вам счастье .

    А учитывая, что я всего лишь выразил "некоторые сомнения в работоспособности данной системы", то спор вообще не имеет смысла.

    ino53
    Цитата: Korolev
    Чё паять-то? Запитать стандартную светодиодную лампочку через диод?

    Ага! И через тиристор-симистор, и еще погонять по режимам с разными углами отсечки, и с разными лампами... И, м.б., повторить схему из статьи, ведь:

    Korolev  Вчера, 23:44 Возникают некоторые сомнения в работоспособности данной системы со светодиодными лампами.

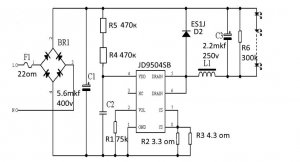

    Как будет реагировать на это драйвер светодиодной лампы - большой вопрос ...

    Так паять, или как?

    Korolev
    ino53,
    Спаять? Или и это не поможет?

    Чё паять-то? Запитать стандартную светодиодную лампочку через диод?  smile

    Валерий
    Цитата: st-shur
    Порылся в старом хламе и нашел решение этой проблемы,


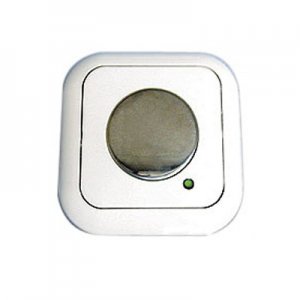

    У меня валяется несколько сенсорных, белорусского производства. Просто пятак из нержавейки на выключателе вместо клавиши. Трогаешь и свет на какое-то время загорается. Время настраивается. Бесплатно достались. Остались у прораба на стройке знакомого. Я что-то ему "ненужного" подкинул, он мне электрику эту. (Ну, знаете же, как "межведомственные бартеры" проходят по неучтёнке)))))) Там ящик розеток был, и ящик выключателей. Выключатели разные, попалась пара и таких. Всё устаревшей серии "Гармония"

    Ставить такие не хочу. Купил посовременнее. (Хоть и тоже наши, местные))). Но использовал как временные на стройке. Установил, чтоб не халко было вымазывать шпаклёвкой и краской. Потом поменяю))) А выключатели эти - и вообще не нужны.

    Але нови ностра алис!
    ino53
    Цитата: Korolev
    Я вообще-то про:

    Спаять? Или и это не поможет?

    Валерий
    Цитата: pitiunt
    В спальне всегда возле кровати светильник со своим выключателем.


    Не удобно!! В спальне светильник возле кровати мало помогает дойти до двери в темноте, когда ты собрался выходить из неё! По любому нужно вернуться, чтобы его выключить!!! То-же самое с заходом в тёмную спальню - включил свет, дошёл до того, что возле кровати, включил его, вернулся и выключил свет???... Намного лучше пара проходных! Один у двери, второй - у кровати! Включил, прошёл, лёг, выключил. И наоборот!

    Я сейчас заложил в спальне две пары проходных. Один (двухклавишный) включает люстру, второй, одноклавишный, включает "режим "сумерки", как я его называю (подкарнизная подсветка). Удобно даже для таких ситуаций, когда ты встаёшь, а жена пусть ещё спит. Включил "сумерки" (он не разбудит), оделся, вышел, на выходе выключил.

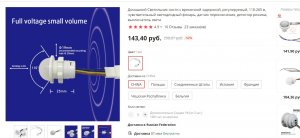

    В длинном коридоре проще поставить датчик движения и вообще отказаться от выключателей. В датчиках движения уже есть реле времени.


    Проще, но тоже не удобно!!! Меня, например, вообще датчики движения в доме сильно раздражают! Я люблю сам управлять ситуацией, и иметь возможность не включать свет тогда, когда я этого не хочу!!! Поэтому - тоже проходные выключатели.

    Але нови ностра алис!
    Korolev
    ino53,
    Ты вообще про что?

    Я вообще-то про:

    Korolev  Вчера, 23:44 Возникают некоторые сомнения в работоспособности данной системы со светодиодными лампами.

    smile

    ino53
    Цитата: Korolev
    На каком ХХ? Щелкнул выключателем, лампочка должна засветиться, а на входе стандартного кЕтайского "драйвера" Хрен да ниХрена!

    Ты вообще про что? Не про теорию? Про эту схему? Здесь как раз - щёлкнешь-загорелась...

    Угу, в стандартных кЕтайских лампах, там хитрые китаёзы ёмкости с запасом на порядок ставят.

    И ты с них пример берешь, эх...

    Korolev
    ino53,

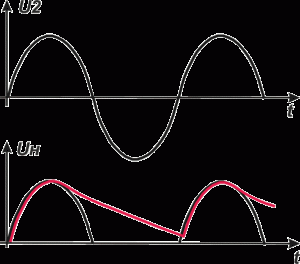

    На конденсаторе на ХХ напруга будет равна амплитудному напряжению сети, согласен?

    На каком ХХ? Щелкнул выключателем, лампочка должна засветиться, а на входе стандартного кЕтайского "драйвера" Хрен да ниХрена!

    А на рисунке - жесточайший перегруз, емкость надо увеличивать на порядок.

    Угу, в стандартных кЕтайских лампах, там хитрые китаёзы ёмкости с запасом на порядок ставят.  smile

    ino53
    Цитата: Korolev
    И, не зная законов, диоды в патроны лампочек на лестничной площадке вмастыривал! Кому интересно напряжение ХХ, когда надо, чтобы лампочка светила?

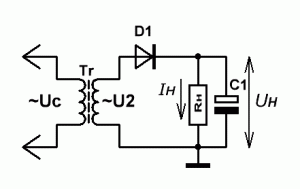

    Ты и сейчас их не знаешь... smile Диод отсекает одну полуволну, и, соответственно, половину подводимой мощности, не взирая на напругу.

    Амплитудного? Среднего? Действующего? Мультик вроде как действующее кажет ...

    На конденсаторе на ХХ напруга будет равна амплитудному напряжению сети, согласен? А на рисунке - жесточайший перегруз, емкость надо увеличивать на порядок.

    Razrabotchik
    st-shur,


    Смешно! aggressive Это-ж во времена СССР. Тогда все знали что симистор надо включать минусом, а не плюсом. А нынешнее поколение, проживающее, почти при коммунизме, вообще не знает что такое симистор и как он работает. read

    st-shur

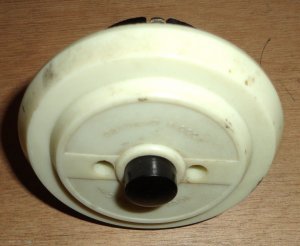

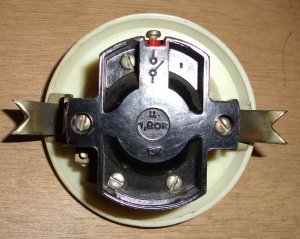

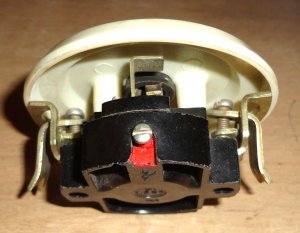

    Порылся в старом хламе и нашел решение этой проблемы, с которой отечественная промышленность легко справилась еще во времена СССР!!!  xaxa И так представляю Вам, до сих пор прекрасно работающий (как оказалось) выключатель с задержкой полного отключения нагрузки (около 2-х минут), без какой либо электроники!!! Ток до 2,5А напряжение 250В. Цена вопроса была 1 руб, 20 коп (по тем временам).  yahoo
