    Удлинитель самосматывающийся

    Всем доброго времени суток. Предлагаю вашему вниманию свой вариант изготовления достаточно удобного самосматывающегося удлинителя из деталей «убитого» импортного пылесоса.




    На просторах интернета есть множество вариантов аналогичных конструкций, где использовались пластиковые обрезки от корпуса самого пылесоса. Идея была сделать полностью самостоятельный корпус устройства из легкодоступных и имевшихся под рукой материалов и деталей.


    В данной конструкции использовано:
    - Детали от пылесоса фирмы «PHILIPS».
    - Две спаренные розетки 16А.
    - Ручка мебельная.
    - ЛДСП толщиной 16мм.
    - Кромочная лента.
    - Фанера толщиной 6мм.
    - Стяжка мебельная 5Х50мм.
    - Шурупы диаметром 3,5мм.
    - Крепеж М3, М4.
    - Бесцветный лак ХВ-784.

    Из инструментов использовалось:
    - Дрель на стойке.
    - Электролобзик.
    - Машинка шлифовальная.
    - Утюг.
    - Отвертка, кусачки и т.д.

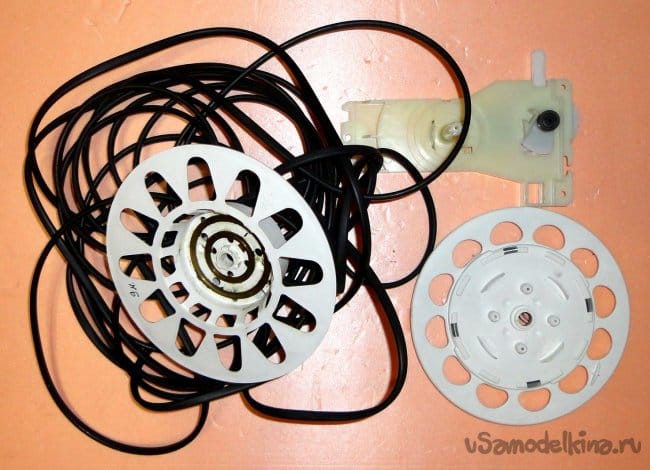

    Используемые детали катушки с проводом от пылесоса.

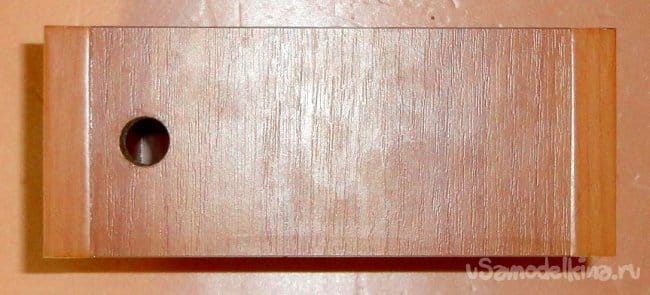

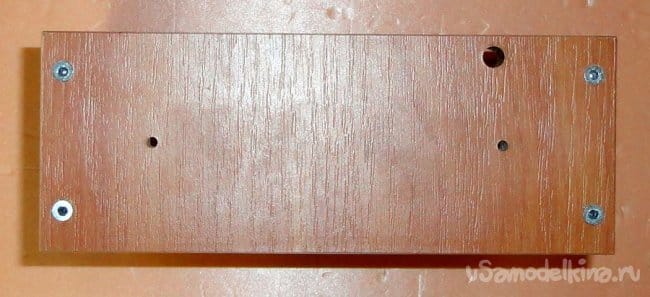

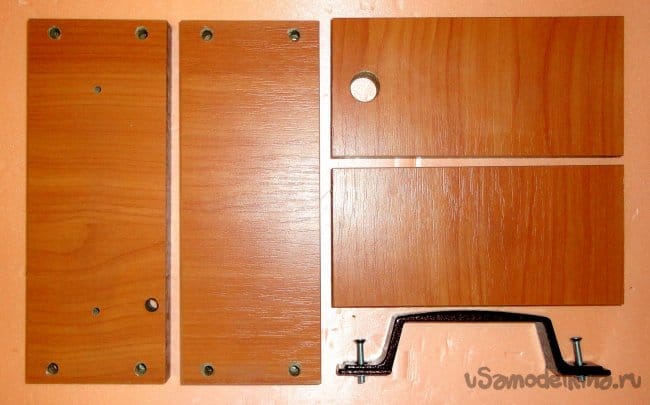

    Вырезанные из ЛДСП детали размерами 210х80х16мм – 2шт, 168х80х16мм – 2шт, с отверстиями и ручка. Внутренняя поверхность отверстий для провода и кнопки обработаны лаком.

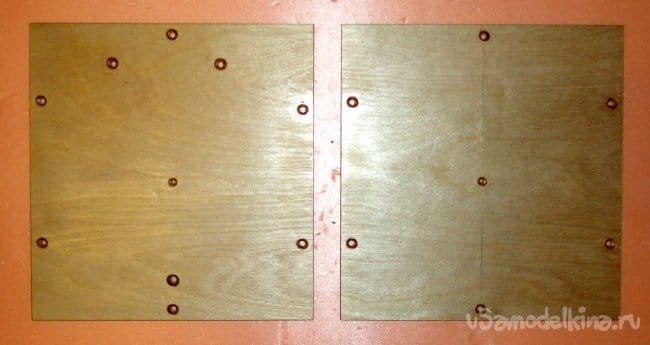

    Вырезанные из фанеры детали размерами 210х200х6мм с отверстиями. Фанера зашлифована и обработана лаком.

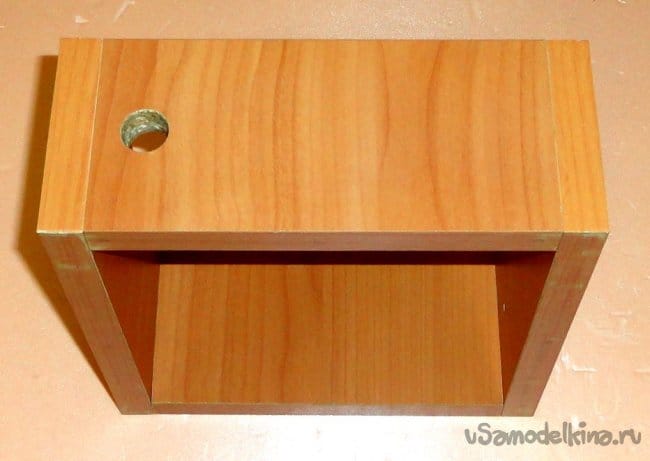

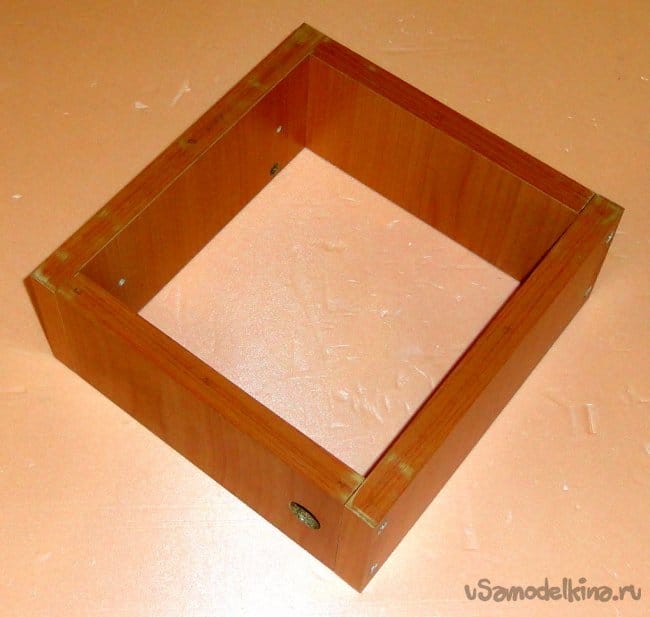

    Собранный каркас корпуса. Детали соединены мебельными стяжками 5х50мм.

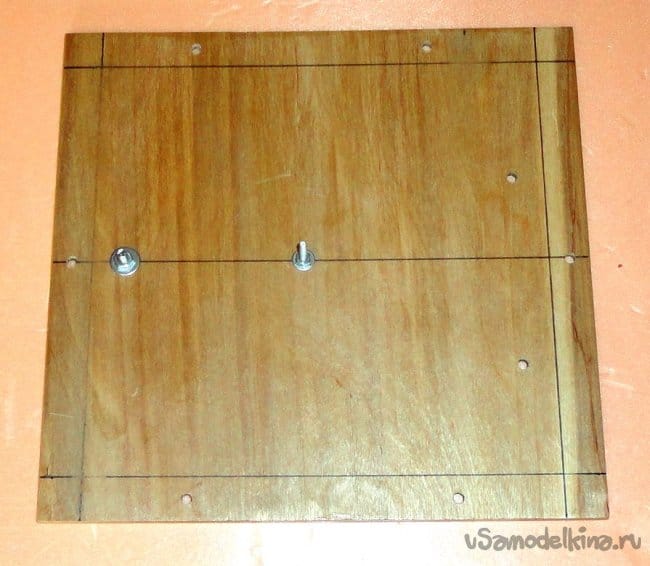

    Задняя панель корпуса с крепежными винтами М4 и М3.

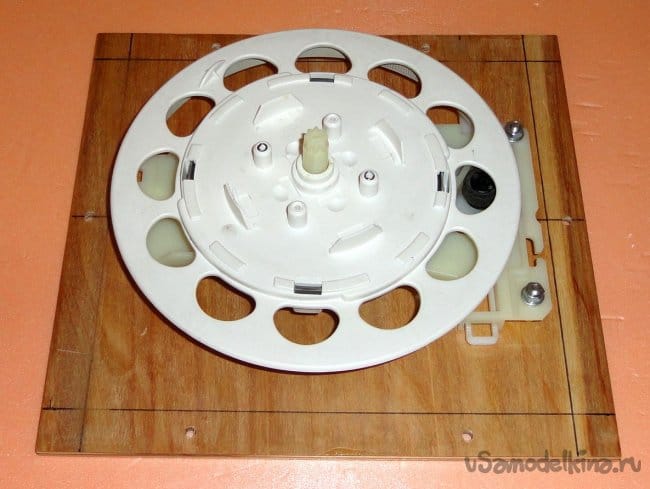

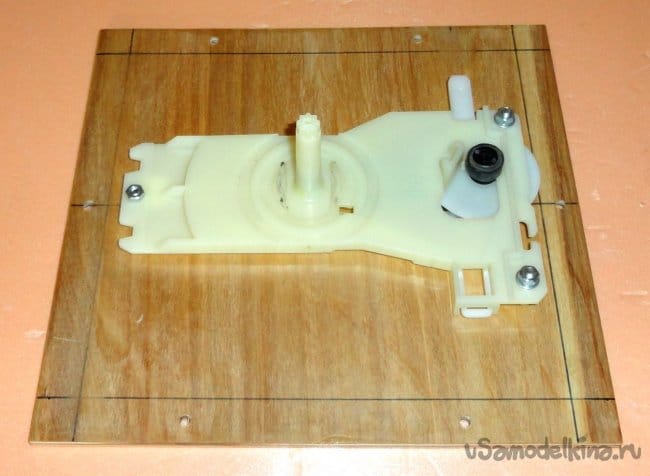

    Задняя панель корпуса с закрепленным основанием катушки. Основание закреплено винтами М4.

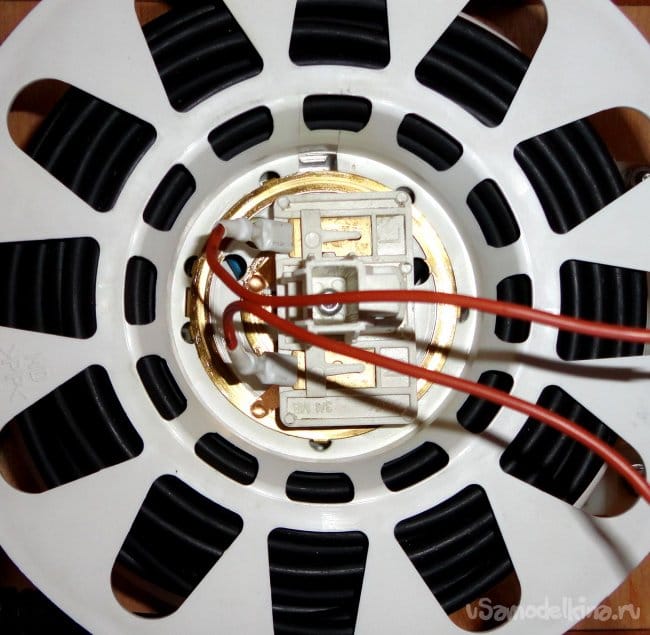

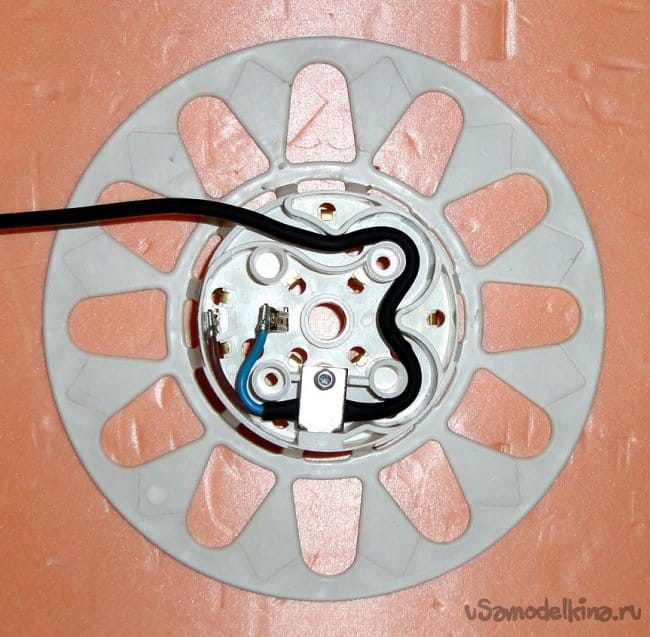

    Сборка катушки, крепление провода.

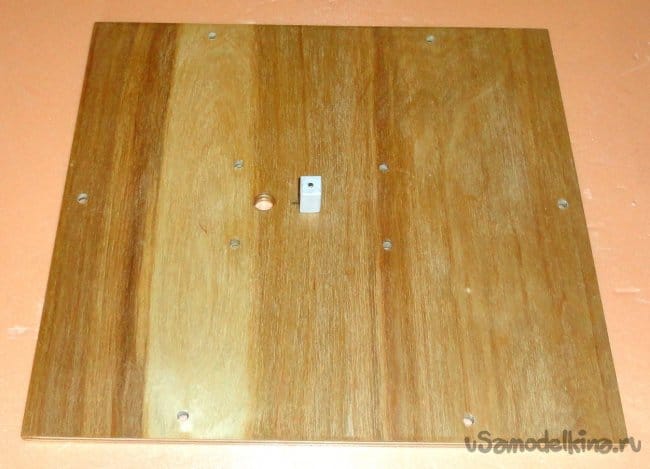

    Передняя панель корпуса с привинченным дополнительным фиксатором оси катушки.

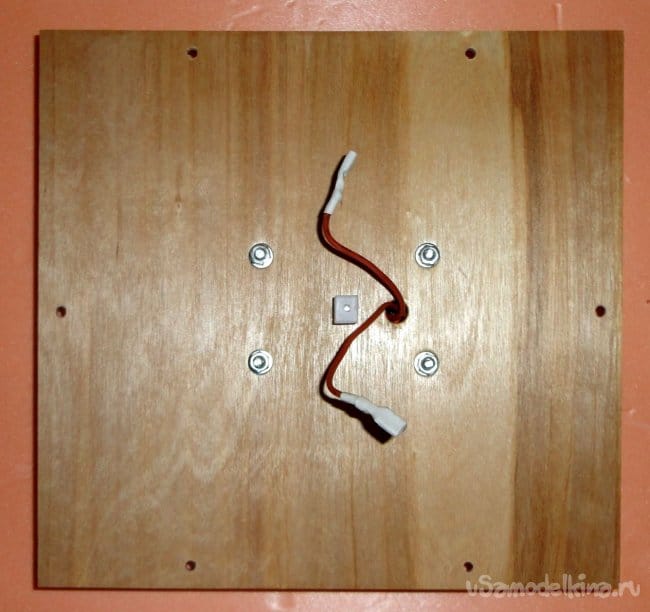

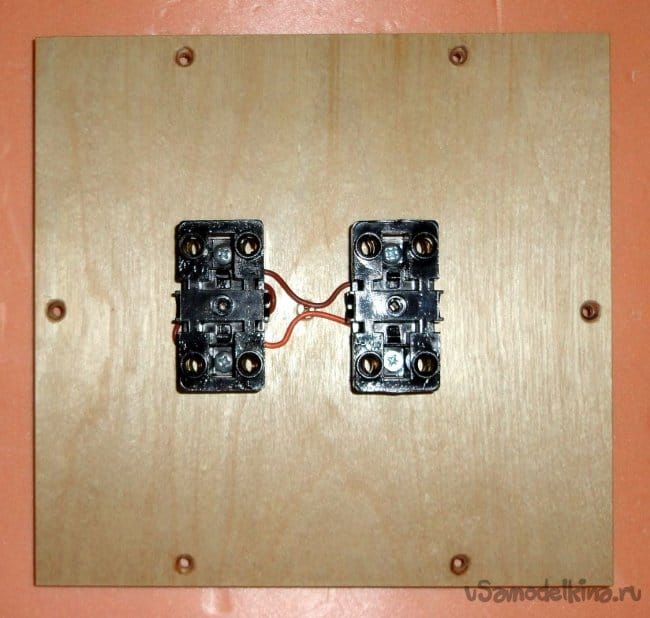

    Передняя панель корпуса с установленными основаниями розеток. Основания розеток закреплены винтами М4.

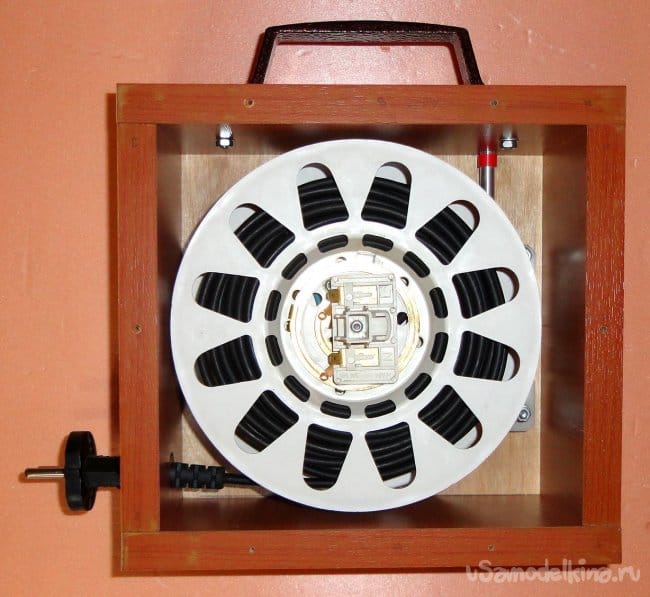

    Установка основных элементов устройства в корпусе.

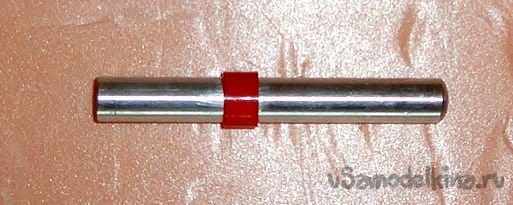

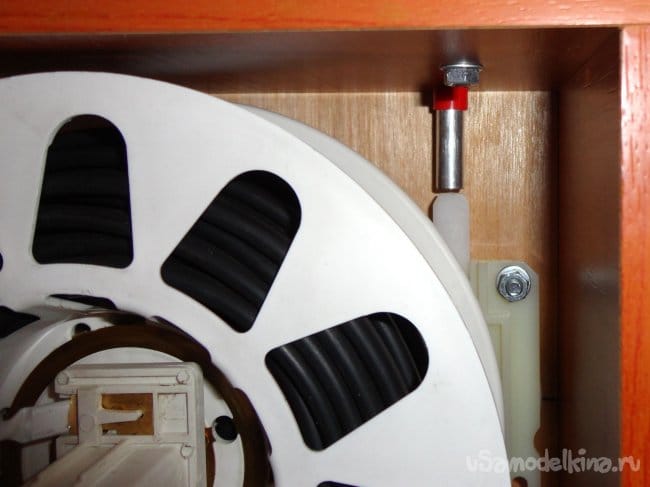

    Кнопка разблокировки стопора изготовлена из алюминиевого стержня диаметром 17,5мм. Ограничительная шайба вырезана из корпуса фломастера и просто очень туго одета на стержень.

    Удлинитель самосматывающийся

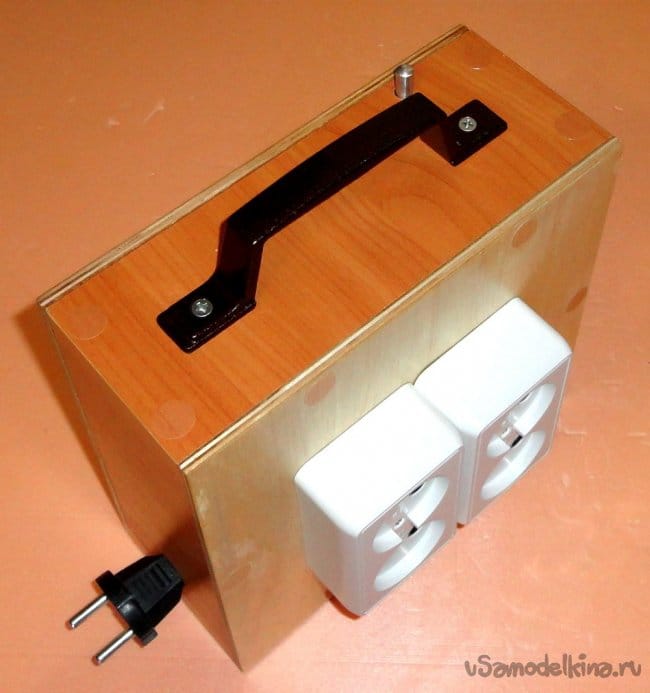

    Удлинитель в сборе. Головки шурупов и стяжек заклеены самоклеющимися мебельными заглушками.



    Длинна полностью размотанного провода 9М. Размер корпуса (без розеток и ручки) 210х200х92мм. Общая мощность подключаемой нагрузки до 2,2 кВт.

    Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить.
    Отзывы, предложения и комментарии очень приветствуются.

    Август 2019г.
    Станислав Шурупкин.
    Email: st-shur@mail.ru
