Сейчас музыкальный центр не так актуален как раньше. Практически никто не устраивает дома шумные дискотеки на праздники типа дня рождения. В основном слушают музыку, пользуясь портативными беспроводными колонками, наушниками. Максимум покупают активную акустику для телевизора.

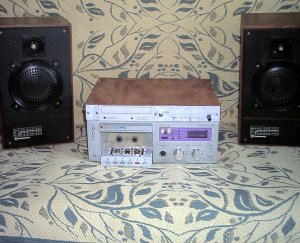

Этот «музыкальный центр» я собирал для дачи, отцу на день рождения. Фактически на сборку была потрачена одна бессонная ночь.

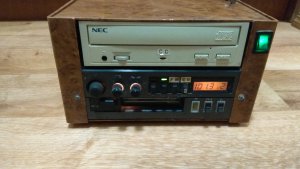

Основа музыкального центра автомагнитола, купленная по объявлению.

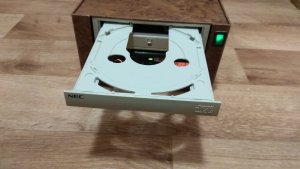

Для проигрывания CD дисков был приобретен новый CD привод с кнопками.

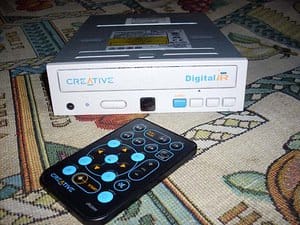

Если кто не знает, эти приводы могут работать автономно, без подключения к компьютеру и воспроизводить аудио диски. Вторая кнопка предназначена для переключения на следующий трек. Были приводы и с большим числом кнопок, позволяющие полноценно управлять воспроизведением, но вживую я такие не видел. На передней панели привода есть выход на наушники с регулятором громкости.

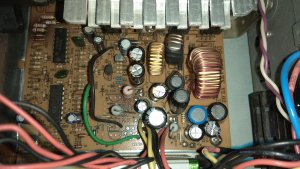

Первоначально для питания музыкального центра использовался трансформаторный блок питания с простейшим линейным стабилизатором на 12В. Он сильно грелся, хоть и имел радиатор во всю заднюю стенку, следствие повышенного напряжения с трансформатора 17В и дополнительного стабилизатора 5В для CD привода. Впоследствии трансформаторный блок питания был заменен на подержанный компьютерный БП ATX, что сразу решило все проблемы. Его правда пришлось чинить после пары тестовых включений, сгорела дежурка из-за высохшего конденсатора.
Значительная часть времени по построению музыкального центра была потрачена на создание корпуса, вечной боли всех радиолюбителей. Сейчас подходящий корпус можно купить в магазине или заказать на Aliexpress, причем в основном пластмассовый. Тогда же корпуса делали из любого подручного материала: фанера, ДВП, фольгированный текстолит, листовой металл и так далее, у кого что было.
Корпус моей самоделки был сделан из листового алюминия от списанного оборудования. После обрезки, подгонки всех деталей, сверления отверстий и нарезания в них резьбы, обклеил детали корпуса самоклеящейся пленкой под дерево.
У автомагнитолы сделал линейный вход для подключения аудио выхода CD привода. Одна из кнопок автомагнитолы была использована для переключения входов усилителя. Для сохранения настроек тюнера применена батарейка 9В типа «Крона». Питание с батарейки через диодную развязку и ограничитель напряжения на стабилитроне подключил прямо к микросхеме контроллера тюнера.
Колонки для музыкального центра самодельные на динамиках 8ГДШ-1-4. Материал фанера 10мм, сверху покрытие шпон красного дерева. Правая немного потрепана временем, стоит круглый год на угловом балконе. Мороз и солнце уничтожили лак.
Летом музыкальный центр работал на даче, а зимой переезжал домой на кухню. Сейчас он увы не востребован.
