Доброго времени суток всем самоделкиным. В этой статье хочу показать процесс изготовления декоративных шестеренок из дерева для украшения интерьера или мастерской.
Главная причина, по которой многие обращаются к декору — его ярко выраженный характер. В большинстве случаев элементы обстановки, созданные собственными руками , сразу обращают на себя внимание, служат изюминкой интерьера, придают ему выразительность.
При помощи буквально пары инструментов и небольших кусочков фанеры можно разнообразить серые стены, мастерскую, комнату, да и вообще что угодно.
Приятно видеть что-то необычное, оно радует, мотивирует что-либо делать. Человек ,зачастую, живёт под настроение, и ничто лучше его не создаст как приятное и креативное окружение .
Представленную поделку можно изготовить для маленьких детей , они ещё только познают мир , поэтому им будет интересно посмотреть на необычные движущиеся фигурки .
Мест и идей для украшения чего-либо - несчитанное количество , здесь уже всё зависит от вашей фантазии
Перед реализацией задумки в жизнь, определимся с внешним видом изделия. Для создания деревянных шестерёнок воспользуемся шаблоном, который не сложно найти в интернете, можно начертить и самому, но это долго и времязатратно.

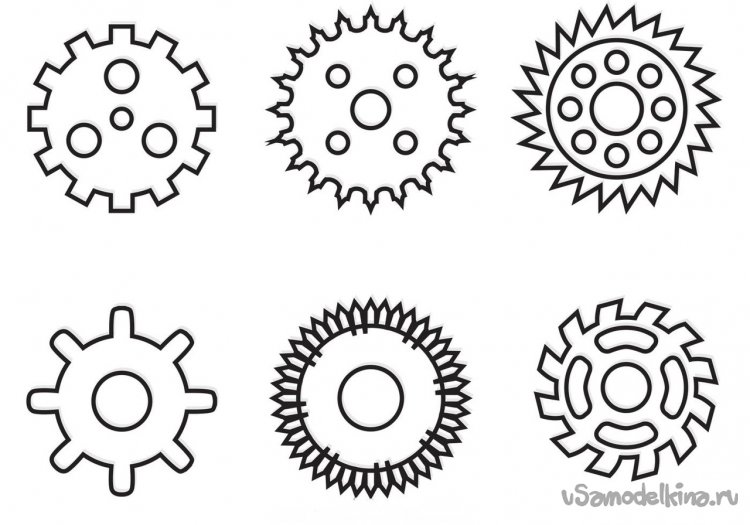

Существует множество вариаций шестеренок, я сейчас говорю не про диаметр, а про форму зубцов и их количество.
к примеру:
При лазерной резке можно использовать практически любой вариант, но не у многих есть такое оборудование, поэтому будем работать ручным лобзиком, из за чего и выбираем упрощённые стилизованные формы шестерёнок.
Итак, к делу. Для воплощения задумки в жизнь потребуются следующие материалы и инструменты:
МАТЕРИАЛЫ:
1) Фанера 3 мм
2) Фанера 4 мм

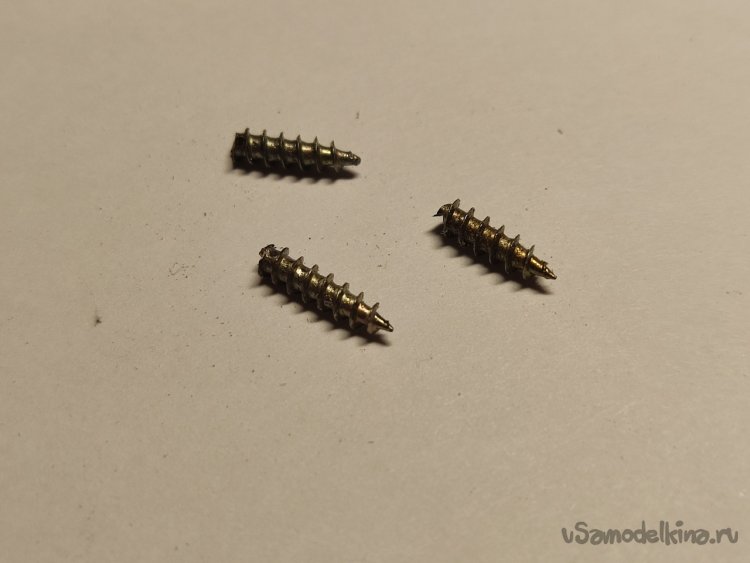

3) Саморезы,( диаметр 3мм )
4)Клей – космофен
ИНСТРУМЕНТЫ:
1) ручной лобзик
2) карандаш
3) линейка
4) угольник
5) кисти
6) наждачная бумага
7) надфили
8) шуруповёрт
9) шило
10) циркуль
11) скотч
12) ножницы
13) гравер
Я подобрал два наиболее удачных варианта шаблонов, первый примитивный , но вполне эстетичный, второй смотрится более изысканнее, поэтому буду делать его.

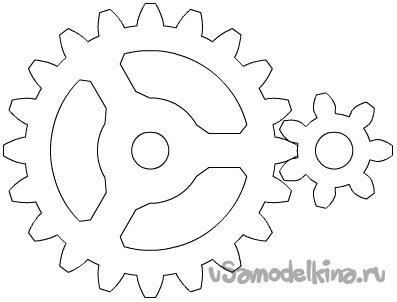

1 вариант

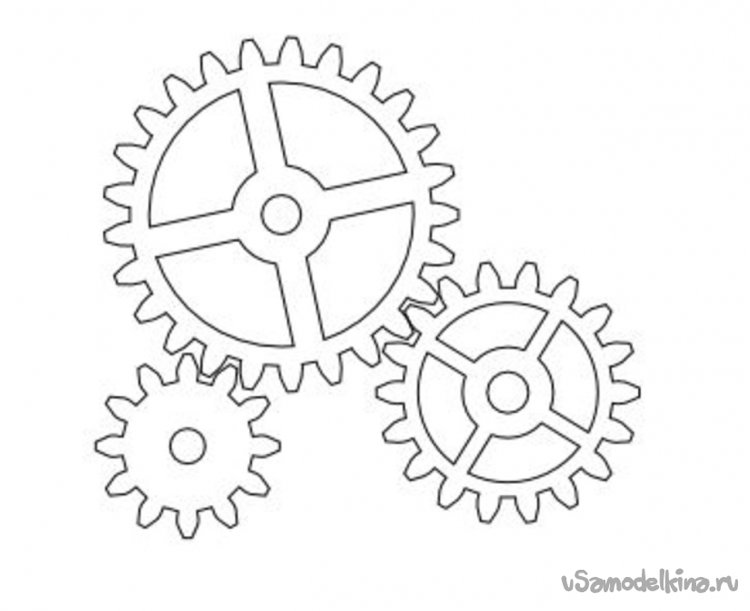

2 вариант
1. Печатаем выбранную картинку, вырезаем оставив припуски рядом с контуром изображения .

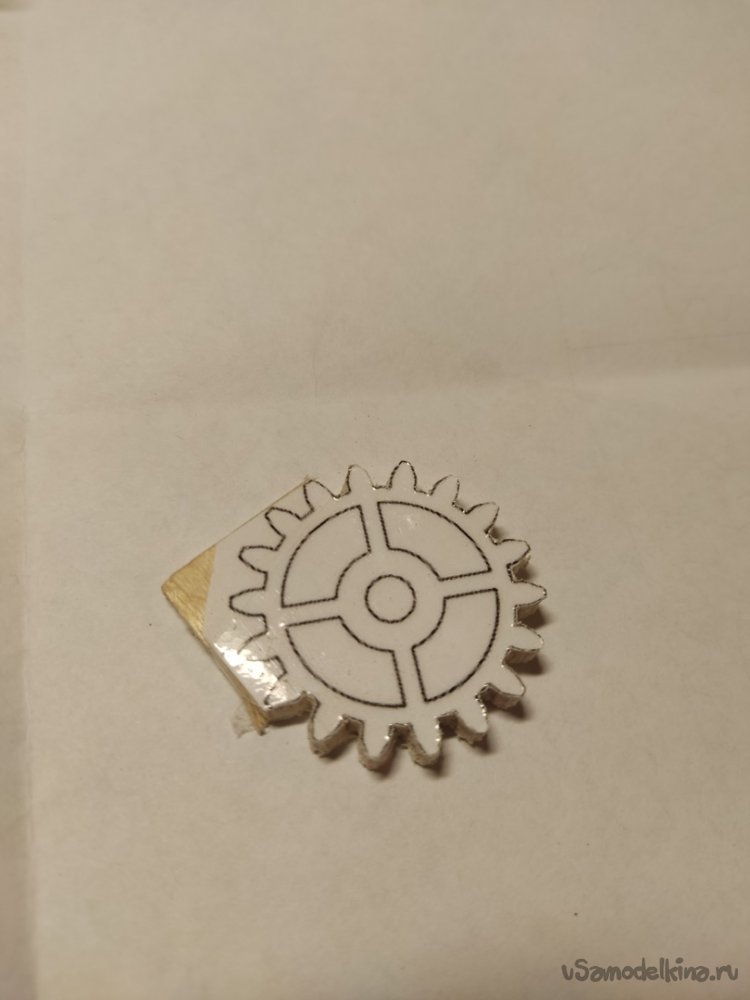

2. Выбираем подходящий кусок фанеры , прикладываем шаблон , а после приклеиваем его скотчем (советую приклеить его с двух сторон, дабы не ломались края фанеры) .
3. 1) для создание декоративного элемента потребуются три шестерни:
-Первая диаметром 28 мм и толщиной 4 мм
-Вторая диаметром 42 мм и толщиной 4 мм
- Третья диаметром 55 мм и толщиной 3 мм
2) Выпиливаем зубчики у первой деревянной шестерни, здесь самое главное не спешить, делать ровно и спокойно , в спешки, из за мелочности изделия, можно отпилить что-нибудь не так и потратить силы и время впустую .

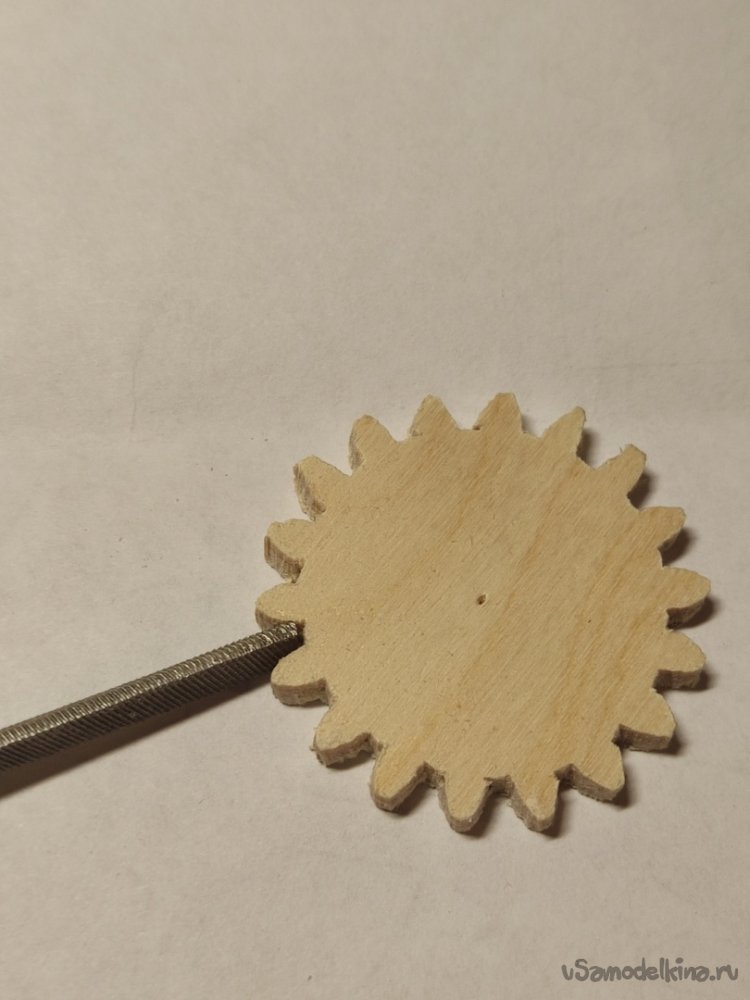

3) Надфилем выравниваем все изъяны после пила лобзика. Стараемся придать зубьям шестерни округления. Они необходимы для создания эвольвентного зацепления, в котором профили зубьев очерчены по эвольвенте окружности, это позволяет передавать движение более плавно, с постоянным передаточным отношением.

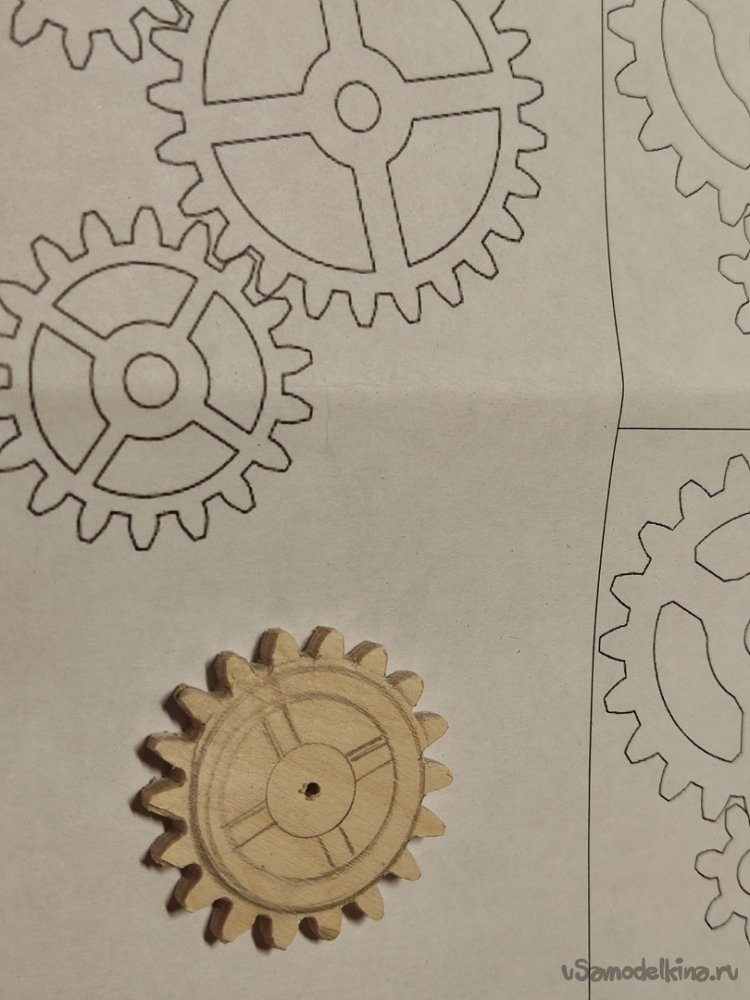

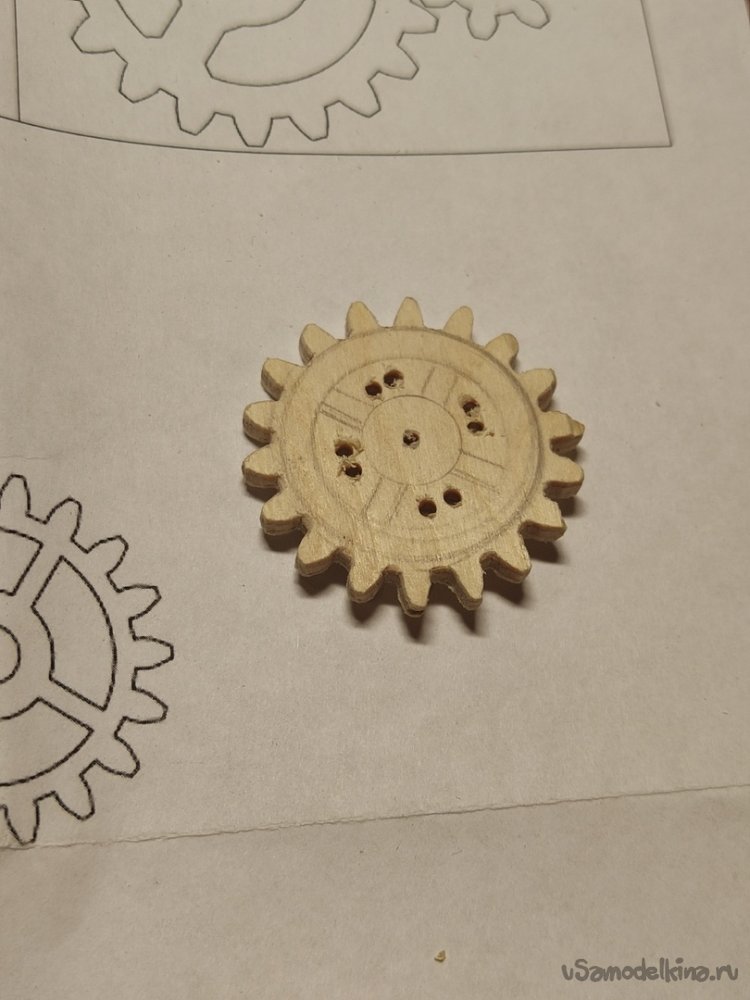

4. После выпиливания краев отмечаем шилом центр шестерни, воспользовавшись циркулем, чертим внутренние отверстия . Их мы создаём специально , эти прорези есть и на шаблоне , но из за маленького размера их неудобно выпиливать по шаблону, легче пилить по недвижимой карандашной линии.
5. Сверлим отверстия внутри размеченных частей и центр, через который будет проходить саморез – ось шестерни. После, просовываем пилку лобзика и выпиливаем внутренние части шестеренки.

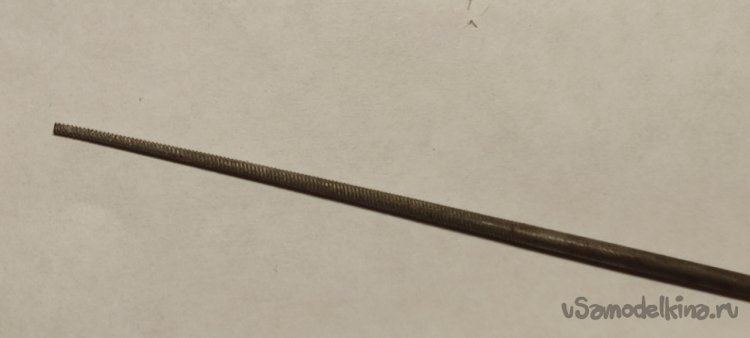

6. Далее шлифуем почти готовую деталь, а также при помощи надфилей выравниваем неровности внутри. Для этих дел идеально подходит круглый надфиль .
7. «Проходимся» по изделию более мелкой наждачной бумагой.

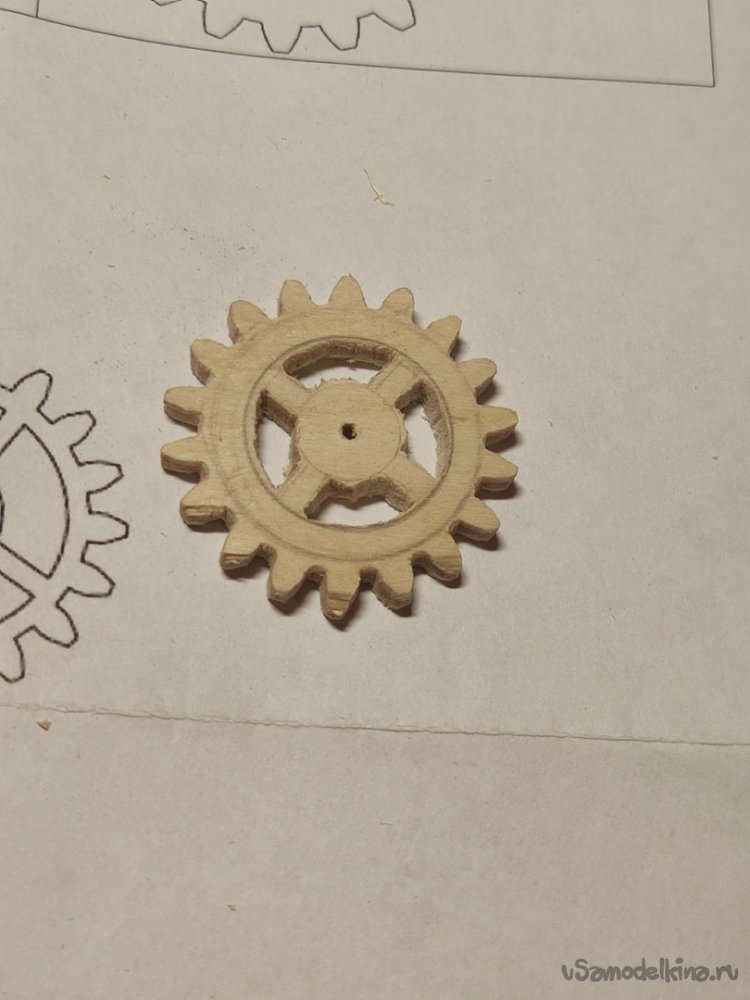

8. Шестерня с диаметром 42 мм готова.
9. Рассмотрим варианты отделки:
1) обжиг – весьма эффективный метод, повышает долговечность изделия, проявляет неповторимую структуру дерева.
2) Тонировка гуталином (это дешёвое средство для обуви можно найти практически в каждом хозяйстве) может создать не плохой эффект, если использовать гуталин трёх оттенков : черный, красный, коричневый.
3) Восковая мастика, из плюсов : подходит для обработки любой древесины, можно сделать самому.( это был бы отличный вариант финальной обработки шестерёнок , но она прозрачная , из за этого нету смысла ей обрабатывать, так как детали планировались тёмными на светлом фоне.
4) Из всёх недорогих и эффектных вариантов по прежнему осталась морилка оттенка мокко.
5) Рассверливаем отверстие под саморез ( ось шестерни) четырёх миллиметровым сверлом, далее шести миллиметровым сверлом зенкуем это отверстие , чтобы можно было «утопить шляпку самореза».

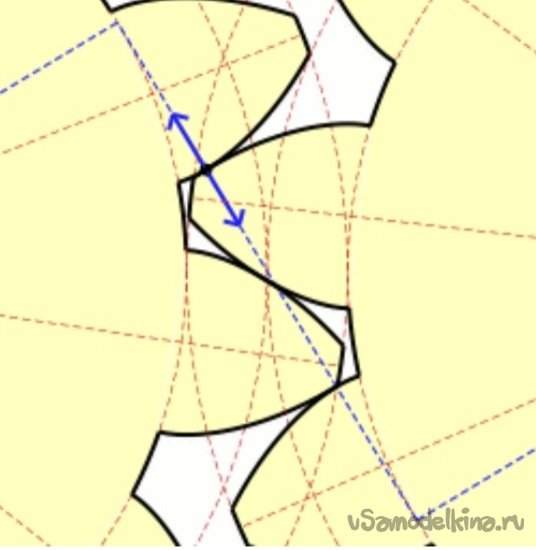

10. 1) Рассмотрим процесс создание большой шестерни, он схож с предыдущей деталью, но всё-таки имеет отличия. В этом случаи, мы сначала выпиливаем внутренние части, а после уже наружные зубцы . Также проходимся по всем зубцам надфилем после выпиливания. Зубцам этой детали также придаём эвольвентную форму. Возможно, некоторые не знакомы с таким термином, поэтому объясню проще и доступнее: чтобы понять взгляните на картинку, линия действия сил отражена на ней, как и сама форма зубцов, к которой мы стремимся.
2) Вторую шестерню как и первую нужно будет покрыть морилкой. В принципе, можно поиграть с тоном. Так как вторая деталь будет располагаться по центру, её можно сделать более светлой , то есть нанести меньшее количество слоёв морилки. (это на любителя). Мне же нравится целостность декорации, поэтому покрою все детали одинаковым количеством слоёв морилки.
11. Создадим третью и последнюю шестерню, она не имеет внутренних вырезов, поэтому её изготовление не принесёт много хлопот , пилится она быстро и просто. Края зубцов обрабатываются и закругляются .
12. во второй и третьей детали сверлим центральные отверстия , и зенкуем их под саморезы.

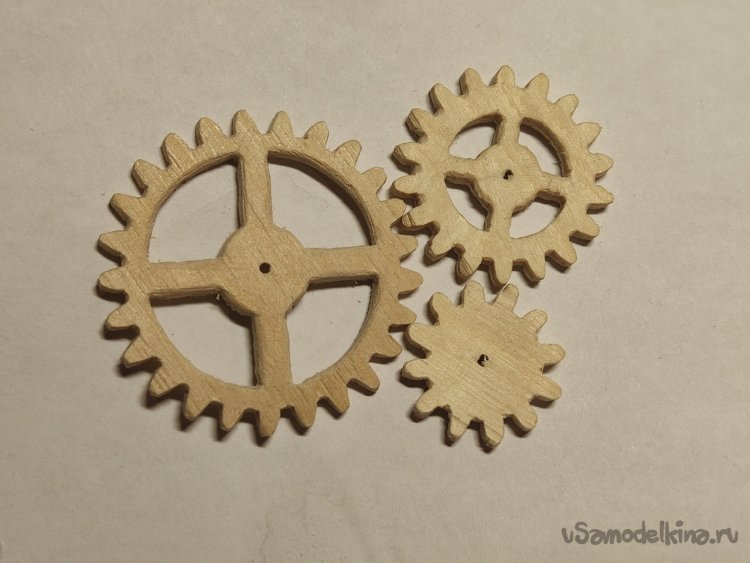

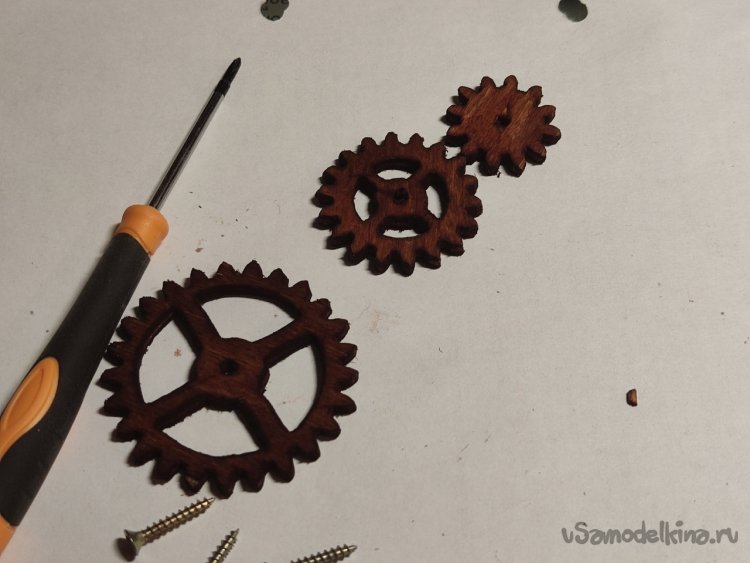

13. Шестерни выпилины и обработаны, почти финишная прямая! Покрываем их морилкой.

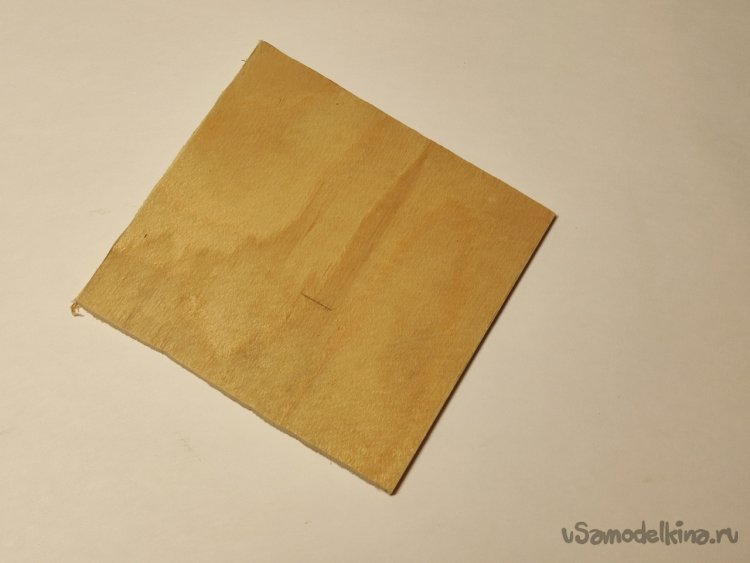

14. изготовим фанерку, на которую будем всё крепить. В своей самоделке я использовал трёх миллиметровую фанеру, так как планировал приклеить эту декорацию в мастерской на стену,
Если захотите создать подобную конструкцию для детей , следует выбрать платформу потолще , например фанеру десятку.
15. 1) Размеры дощечки указывать не буду так как они зависят от того, как расположишь шестерни , главное соблюдать геометрию прямоугольника , дабы не получилась трапеция или какая-нибудь другая некондиция.
2) Выпиливаем лобзиком дощечку , не забывая о припусках.

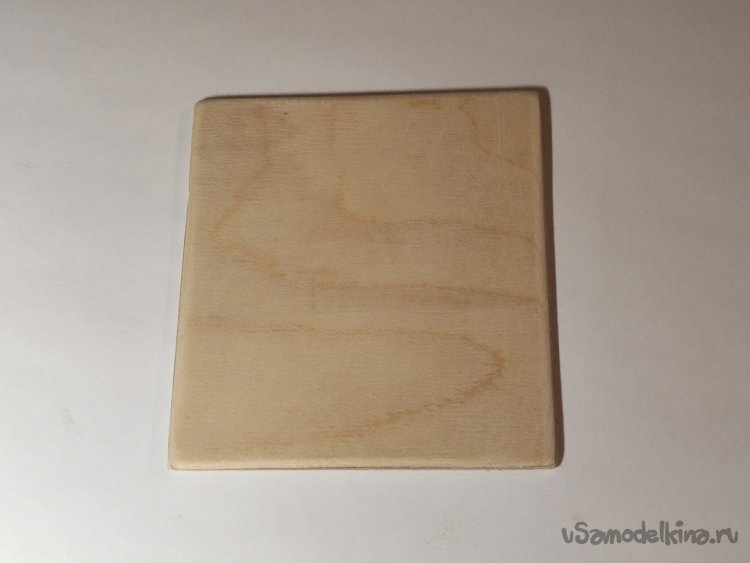

16. После выпиливая, следует тщательно обработать края прямоугольника наждачной бумагой, сначала зернистостью 80 , после 120 .
17. Для более солидного вида , сделаем на дощечке фаски .

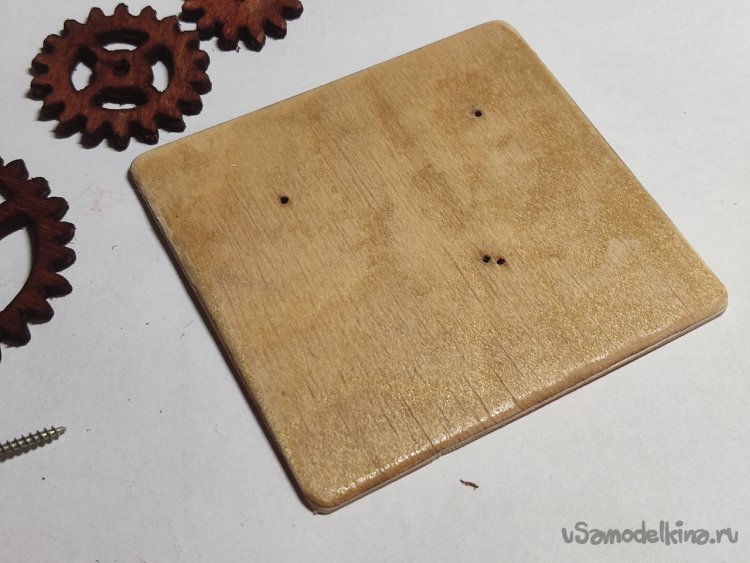

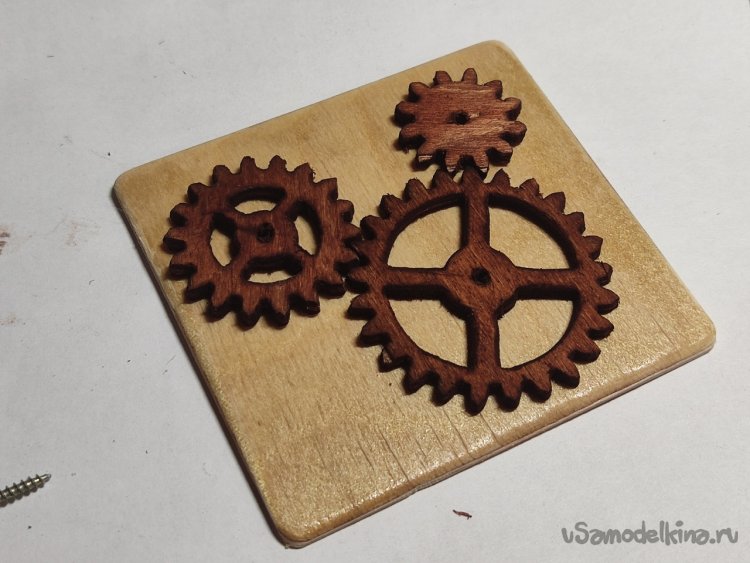

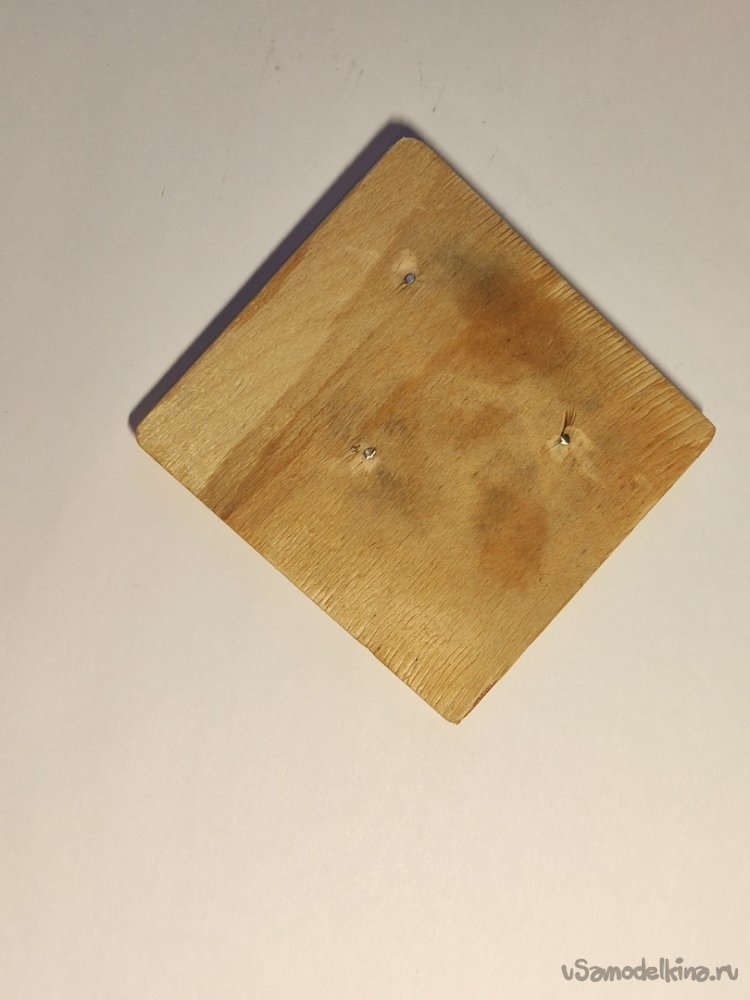

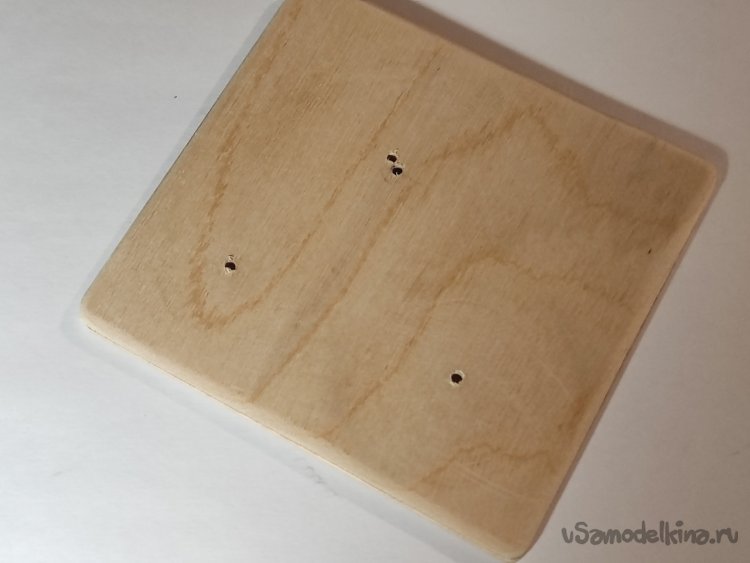

18. 1) Прикладываем шестерни на фанерку, выставляем определённую композицию. Добившись интересного расположения, сверлим отверстия в прямоугольнике через шестерни.
19. Теперь самое сложное и интересное..
Согласитесь , мы с вами не роботы, даже на профессиональном оборудовании есть погрешность, поэтому ,вероятно, не с первого раза будет всё крутиться .
20. Начнём подгонку, шестерни крутятся туговато ,хотя вращение должно быть лёгким , поэтому делаем следующее:
1) прикручиваем все три элемента и прокручиваем, оцениваем, насколько сильно получилась погрешность.
2) Если она незначительна, то хватит доработки надфилями и наждачной бумагой. Если крутится очень туго, следует чуть сдвинуть шестерню, то есть просверлить ещё одно отверстие и сместить положение шестерни относительно платформы.

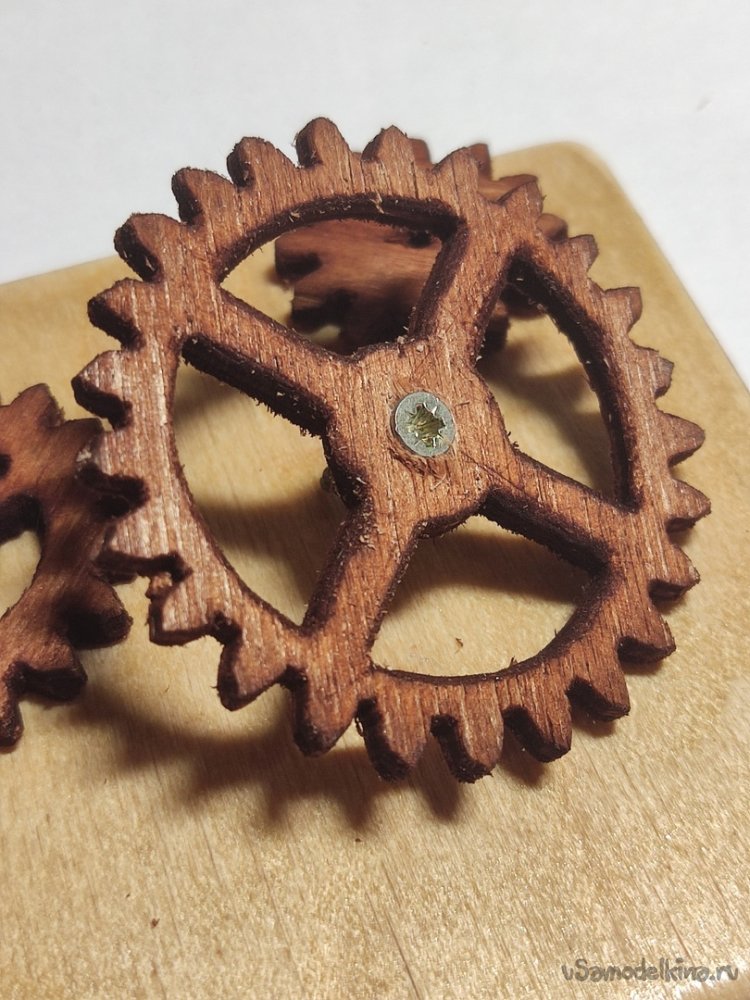

3) После отладки и подгонки прикручиваем все шестерни на трёх миллиметровый прямоугольник ( проверяем работоспособность.

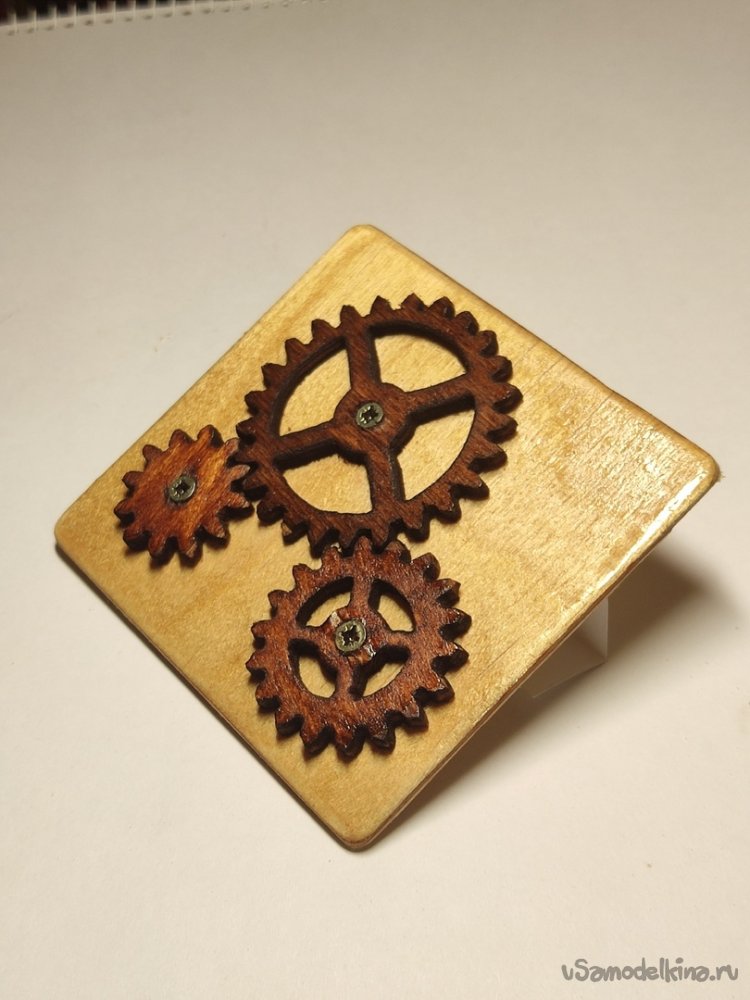

21. МЕХАНИЗМ – ГОТОВ !
22. Кистью покроем поделку бесцветным лаком.(разбираем и покрываем каждый элемент по отдельности )
23. Оцениваем получившийся результат, собираем всё воедино, проверяем работоспособность и приходим в восторг.
24. Осталось спилить торчащие саморезы с обратной стороны , в этом нам поможет гравер с отрезным диском по металлу
25. Наносим финальный слой лака.

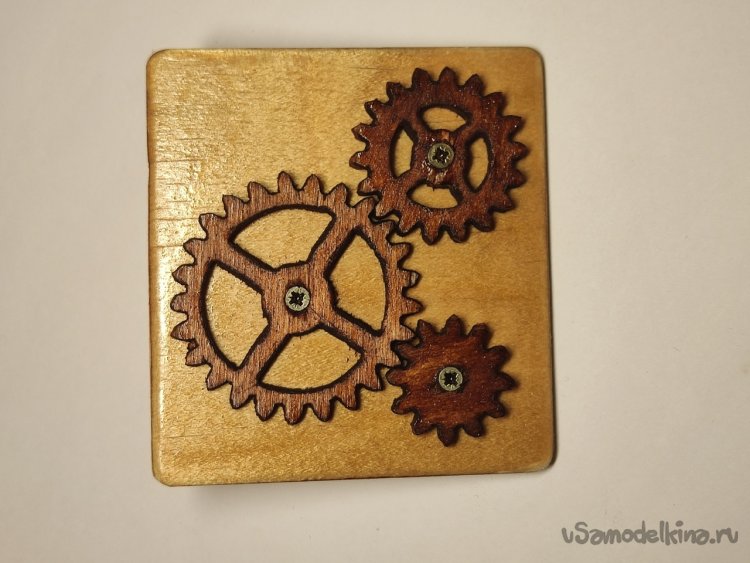

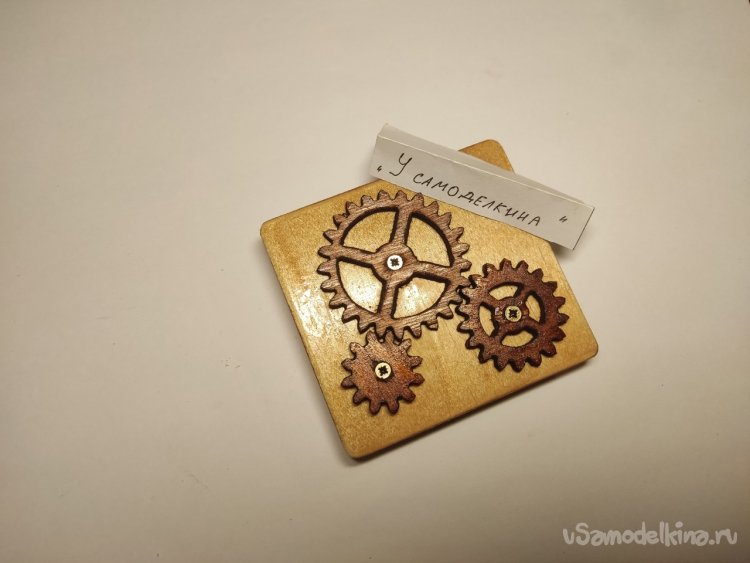

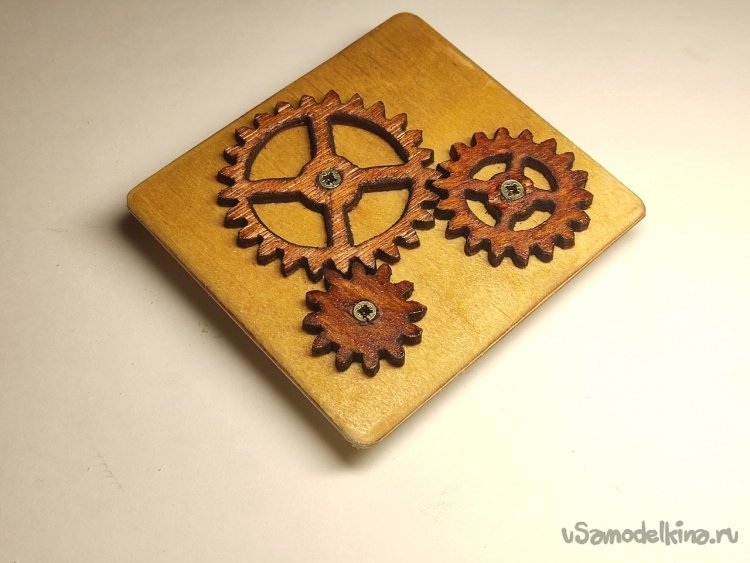

26. Изделие готово, можно украсить мастерскую.
На этом я заканчиваю своё повествование, благодарю всех людей, уделивших время моей статье , всем удачи и креативных идей , по всем вопросам прошу в комментарии.
