Здравствуйте, уважаемые авиамоделисты
Сегодня я покажу вам свою новую авиамодель «Ромб» СВ – 246.
Эта модель создана по мотивам проекта «Р»

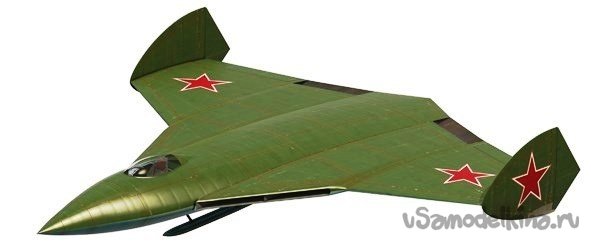

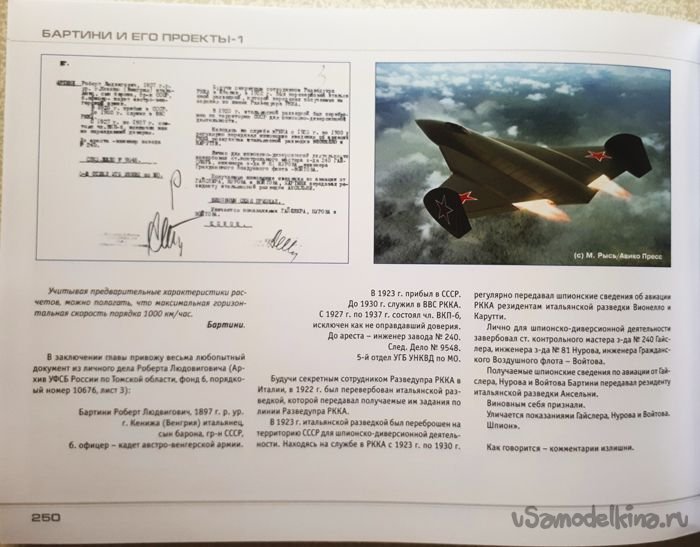

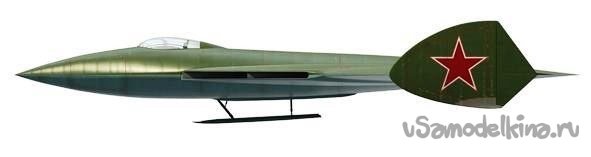

«Р» — проект сверхзвукового одноместного истребителя типа «летающее крыло», который разработал Р.Л. Бартини.
Январь 1942 года. Только, только начали отбрасывать немцев от Москвы. Захвачена бОльшая часть европейской территории СССР. Авиазаводы только,-только пытаются наладить работу в эвакуации.. Всё для фронта, всё для Победы..
И в это время Бартини предлагает идею, позже реализованную в стелс-бомберах США..
Эту идею разрабатывал Р. Л. Бартини в 1941 году в Омске.

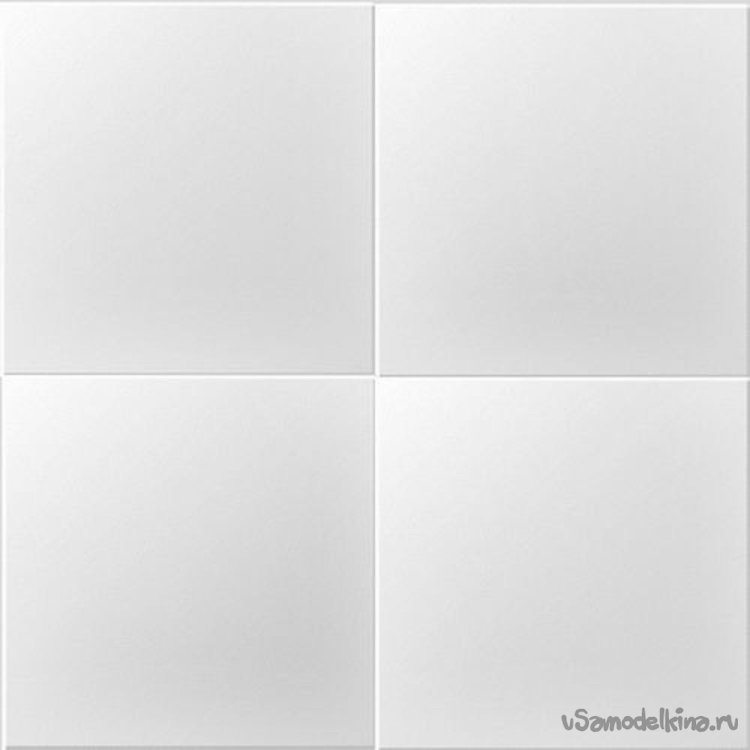

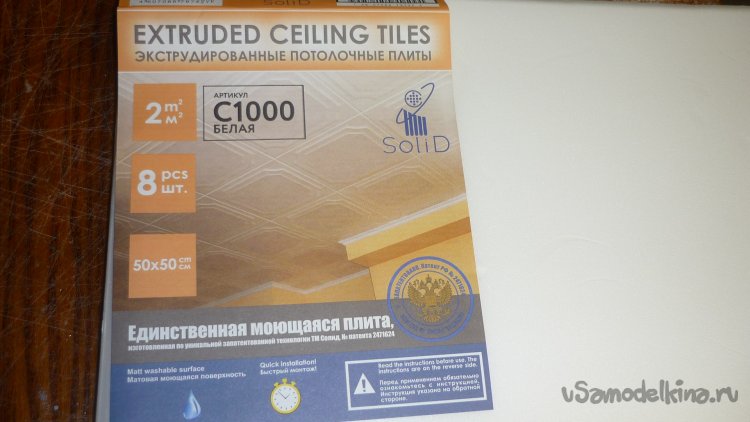

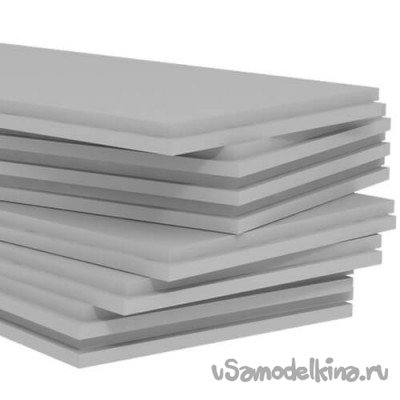

Модель делаю из моющейся, экструдированной , гладкой, белой потолочной плитки, толщиной 4 мм.

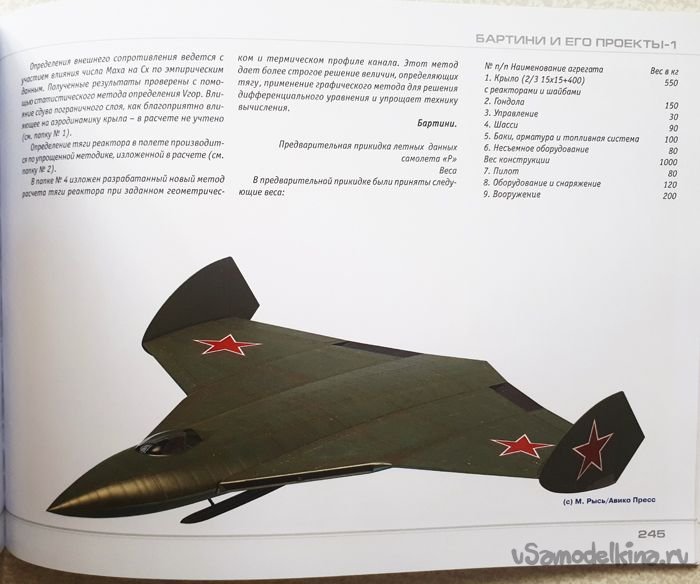

Кроме фотографий никаких чертежей нет. Пришлось сделать свой набросок, выбрать масштаб и проставить размеры.
Все детали склеиваю полимерным, влагостойким, универсальным клеем «РУССКИЙ ТИТАН».
Некоторые детали буду делать из простого, листового утеплителя, толщиной 20 мм.

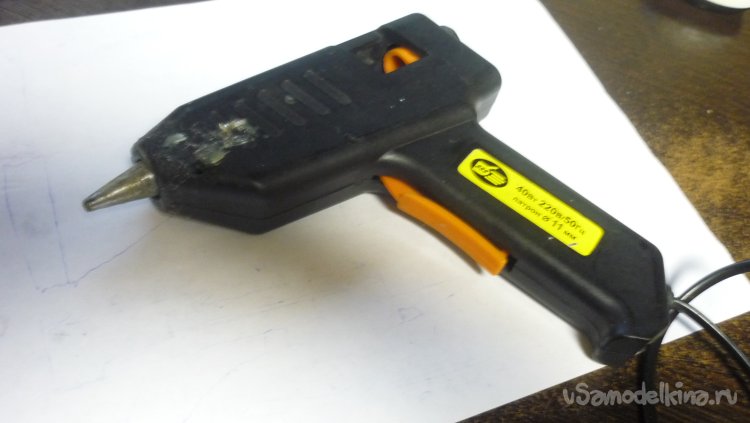

В некоторых случаях буду использовать клеевой термопистолет.
На модель хочу поставить вот эту электронику.

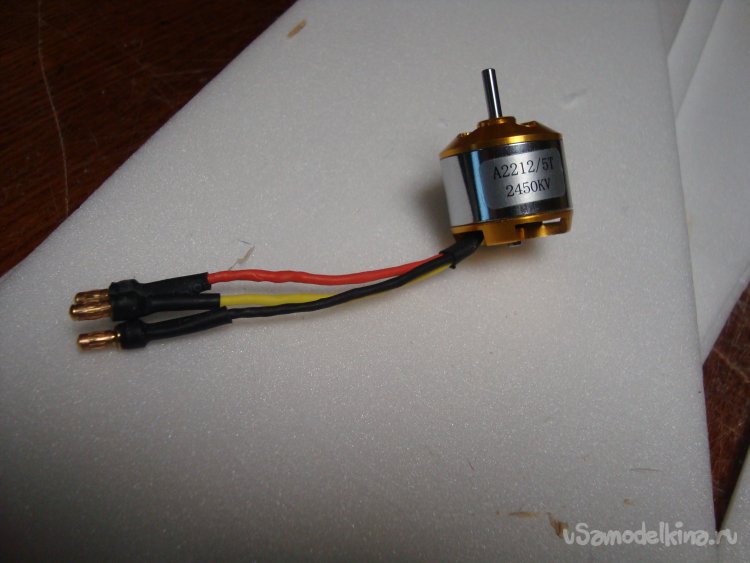

Мотор – 2212 2450 kV.

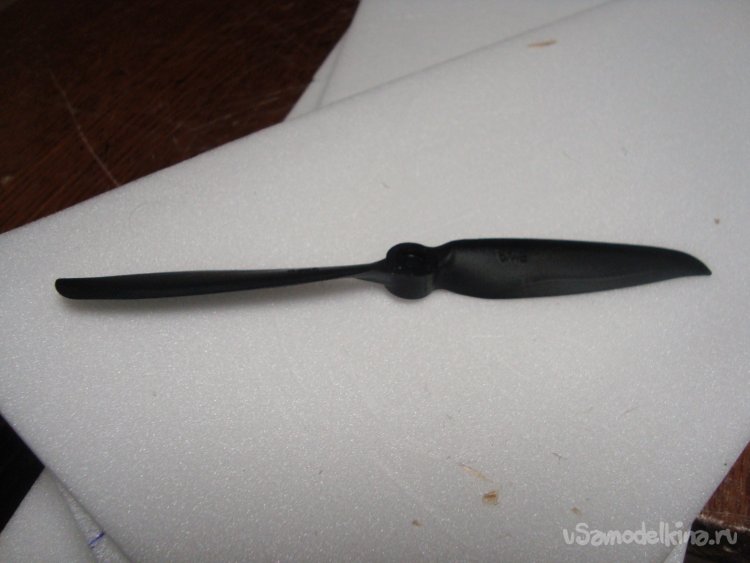

Винт – 6 х 4 .

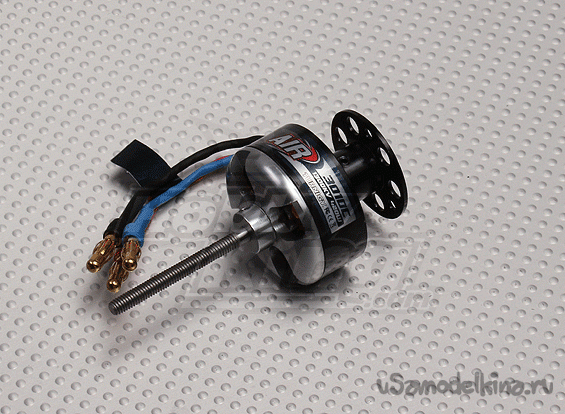

В зависимости от веса модели , не исключаю возможности установки более мощного мотора - 3010 1300kV 420 W.

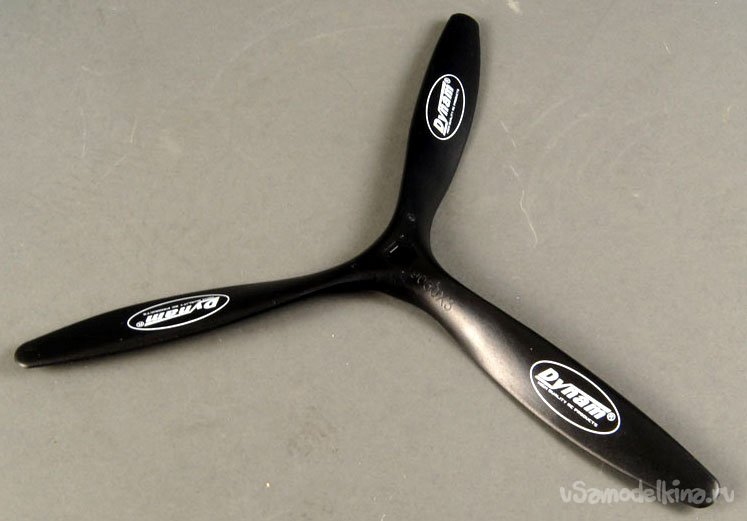

Винт - 19 х 6 трёхлопастный.

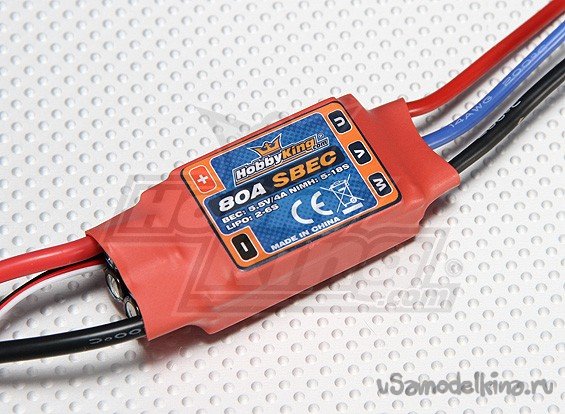

Регулятор – 80 А.

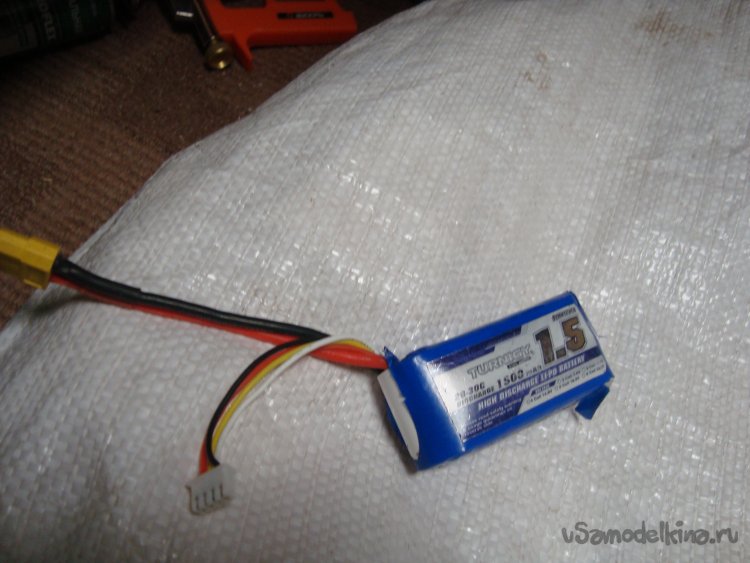

Аккумулятор – 3S 1500 mAh.
Сервомашинки - MG90S с металлическими шестерёнками , эти сервоприводы имеют крутящий момент 1,8 кг/см (4,8 В), 2,2 кг/см (6 В) .
Не исключена вероятность использования микшера для управления элевонами

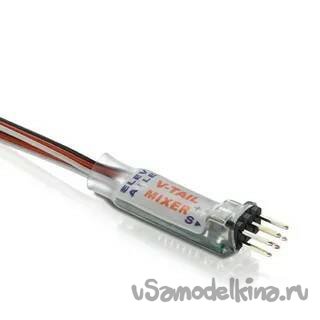

Микшер –V – TAIL MIXER
Как и во многих моделях, о которых я вам рассказывал начинаю работу с вырезания деталей для нижней, несущей поверхности модели.

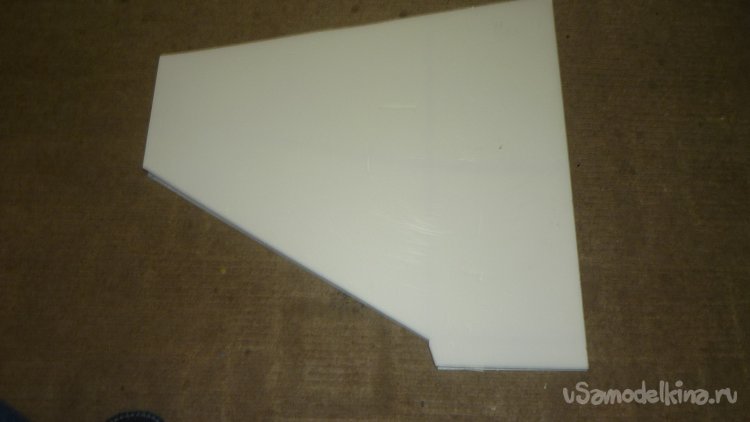

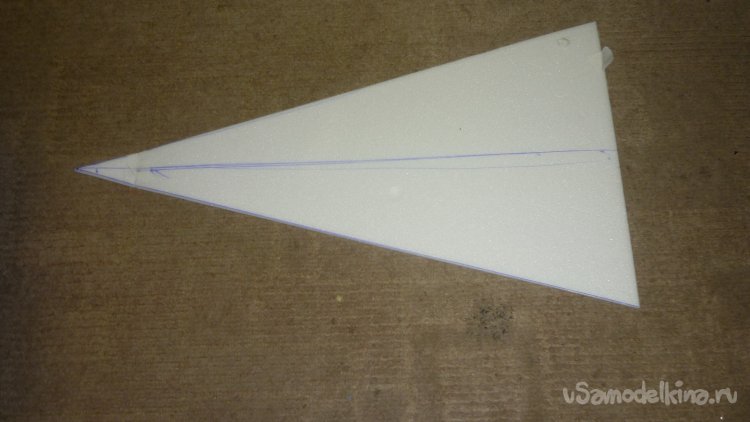

Это заготовки крыла.
Это центроплан с носовой частью

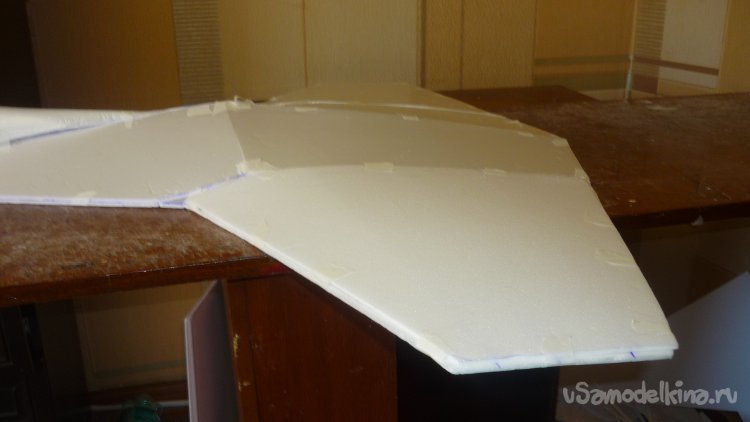

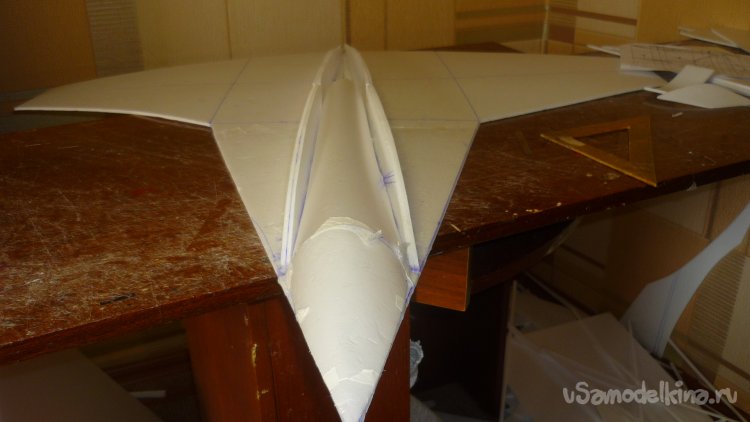

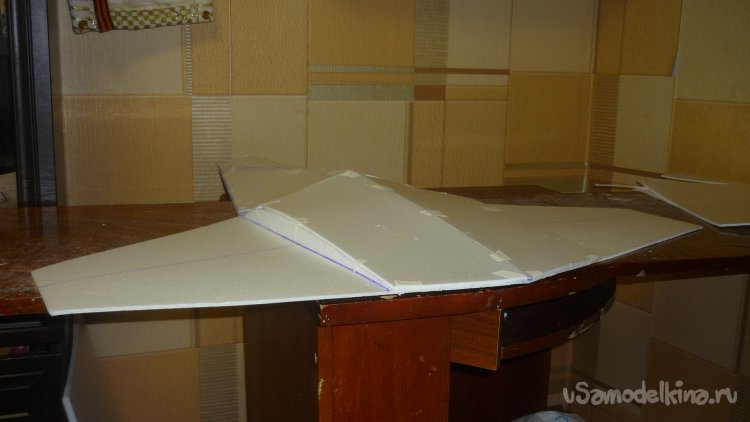

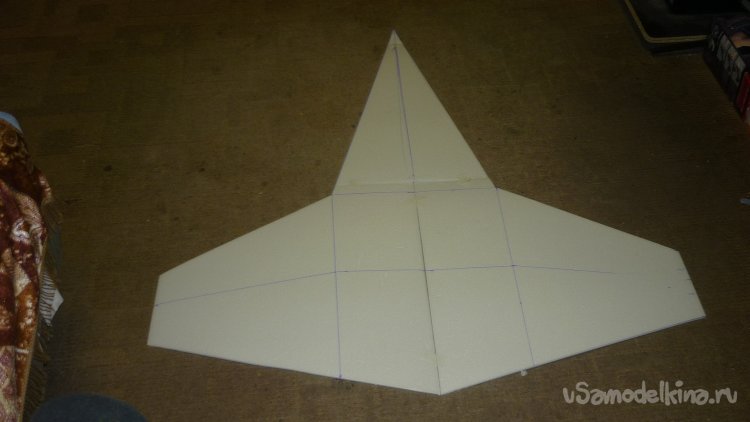

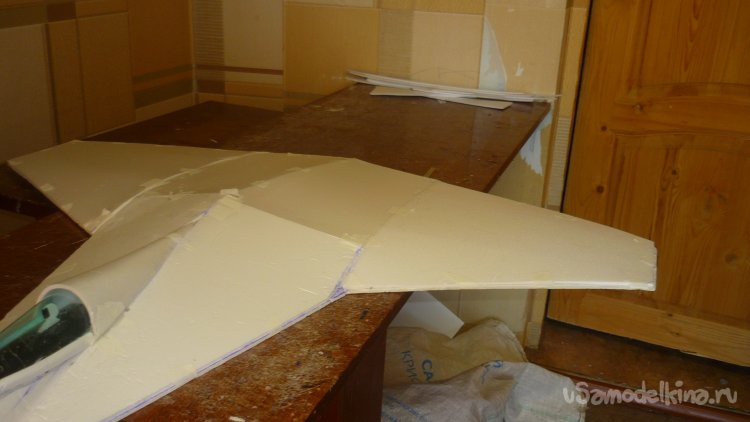

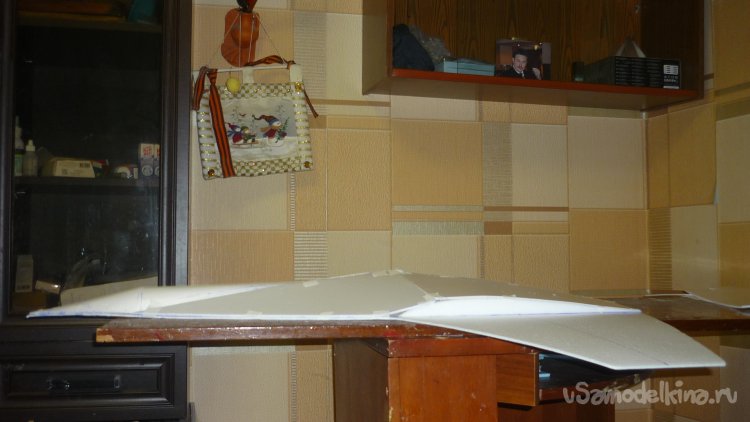

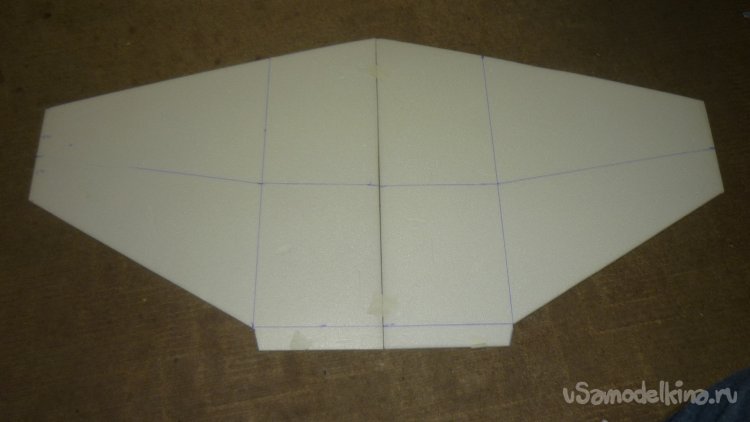

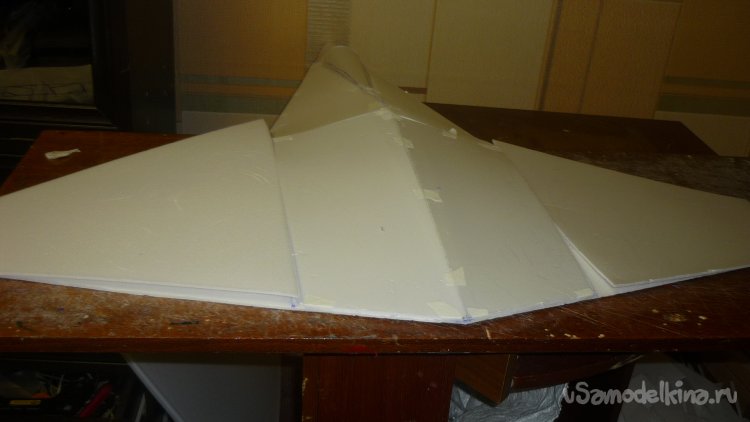

Вот так будет выглядеть плоскость в сборе.

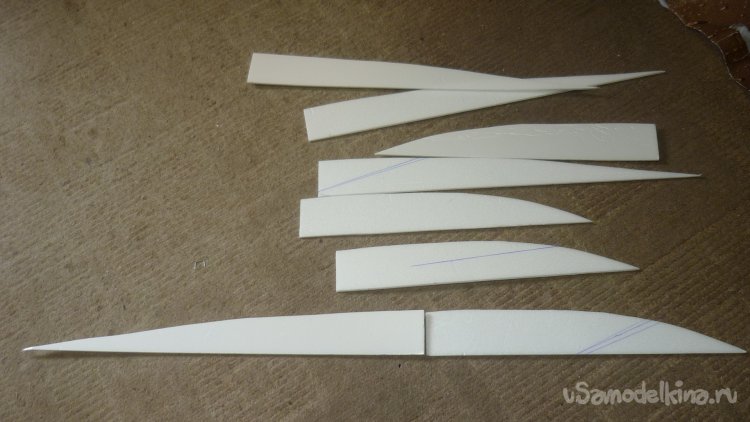

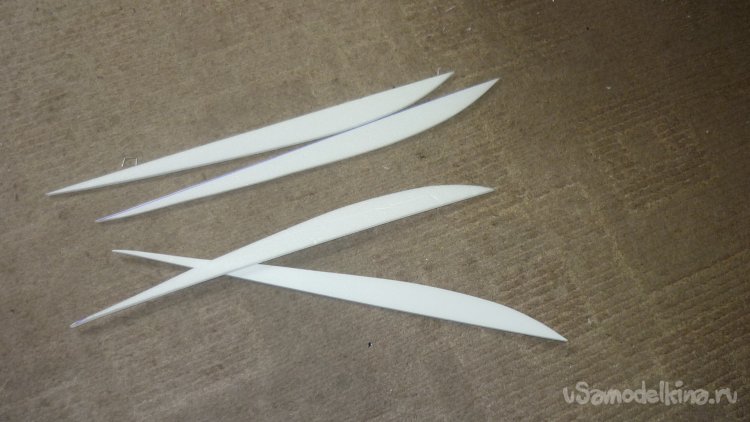

Вырезал промежуточные нервюры.
Корневые нервюры пришлось делать из двух частей.

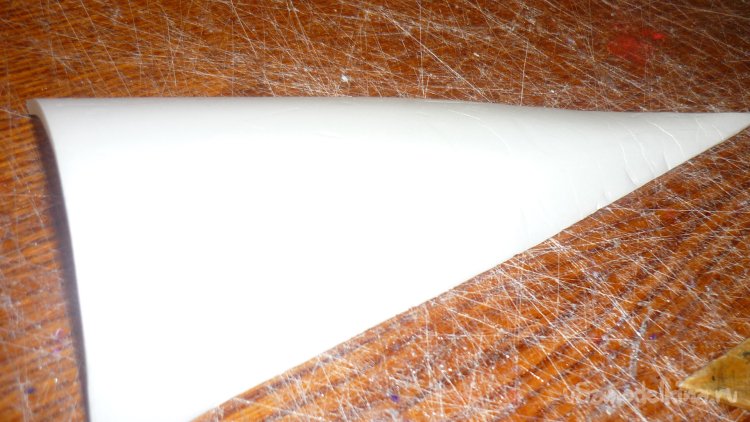

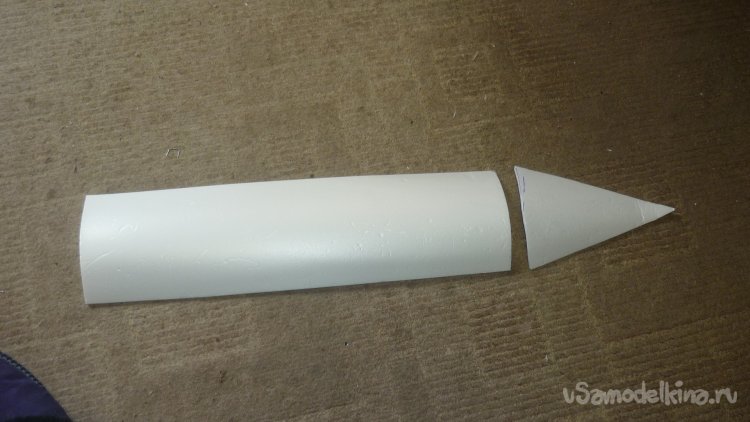

Выкроил носовой обтекатель и кусок внешней обшивки фюзеляжа.

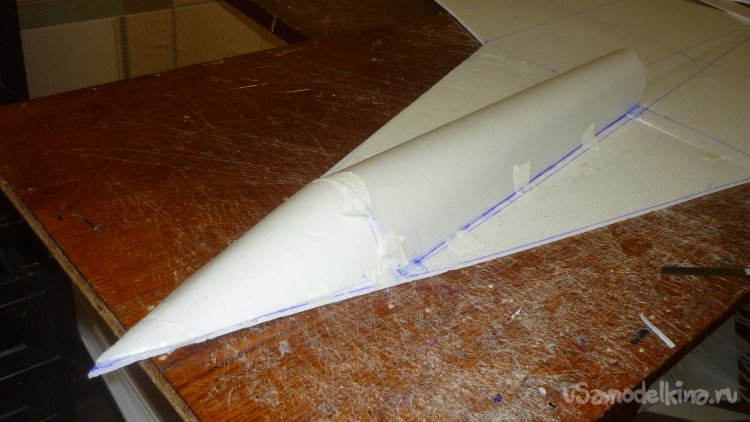

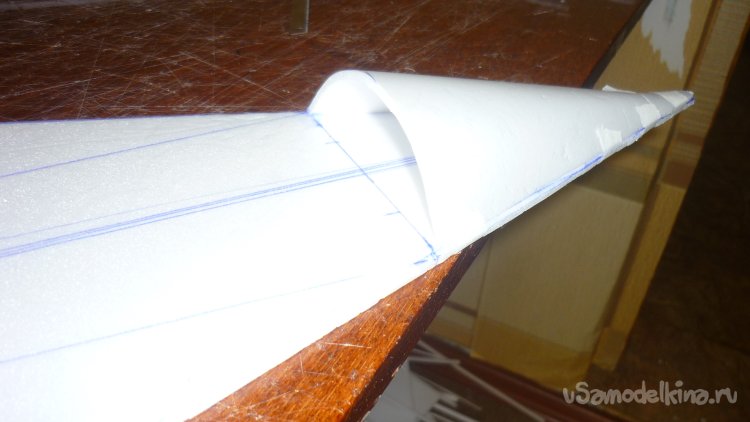

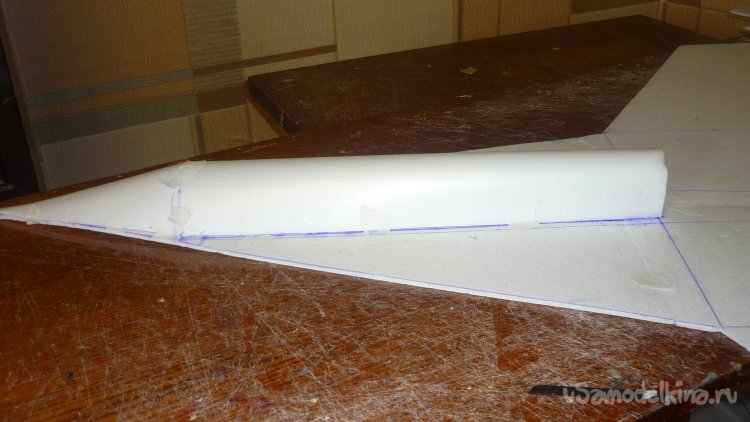

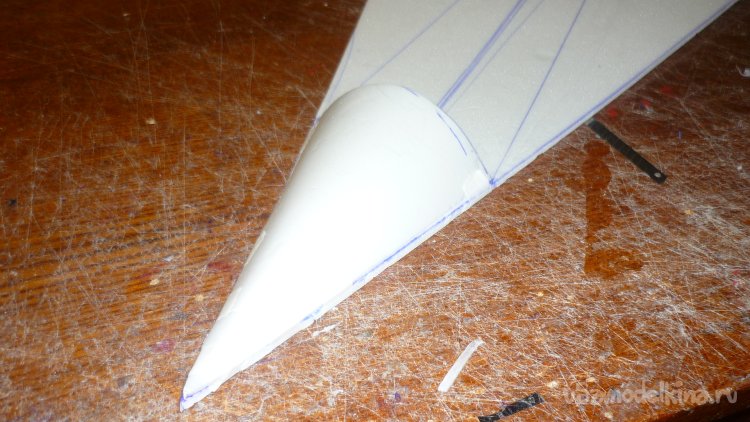

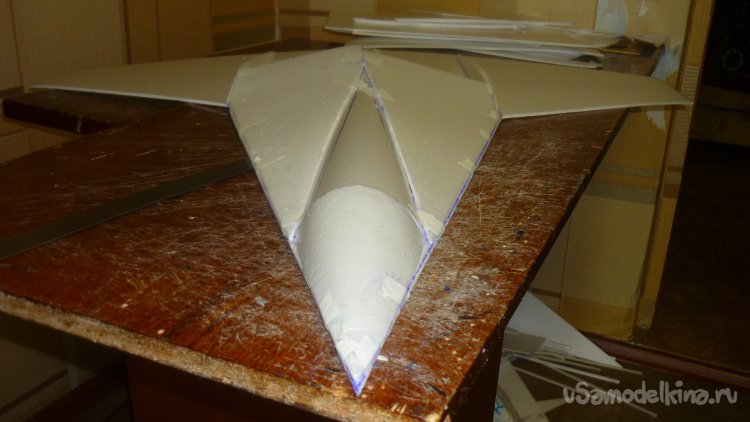

Монтирую носовой обтекатель.

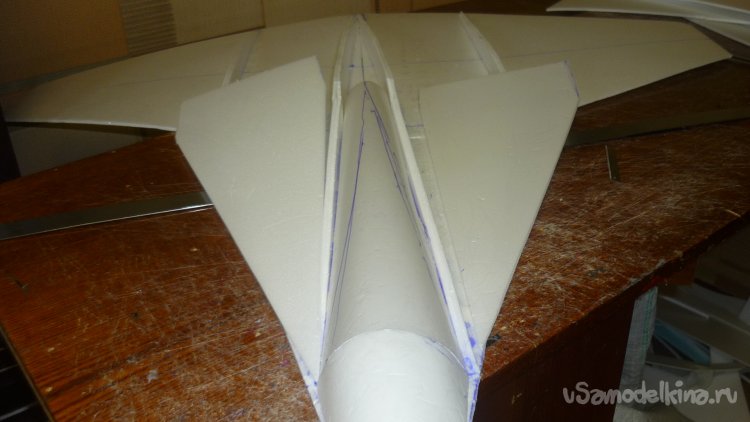

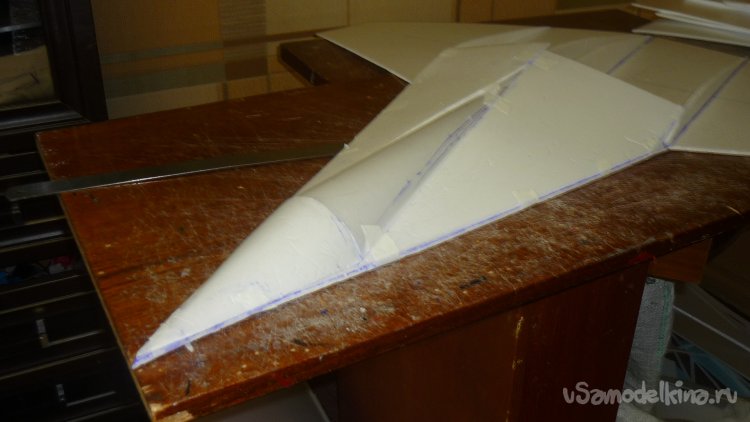

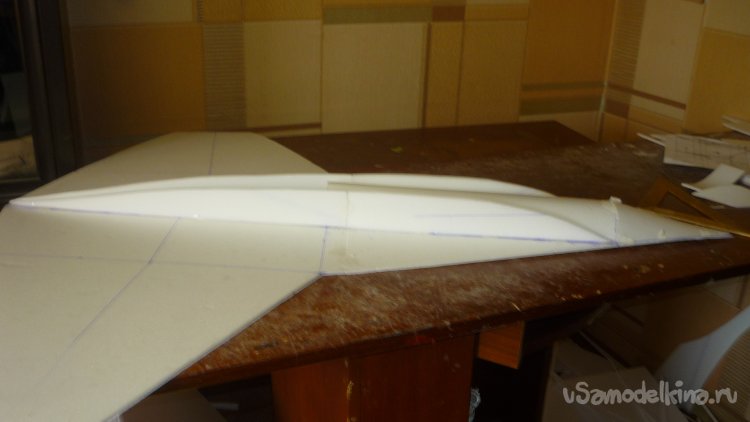

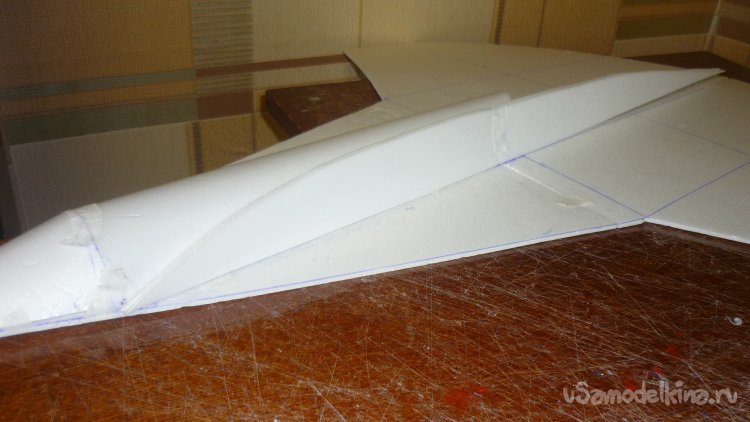

Монтирую секцию внешней обшивки фюзеляжа.
Вклеиваю корневые нервюры.

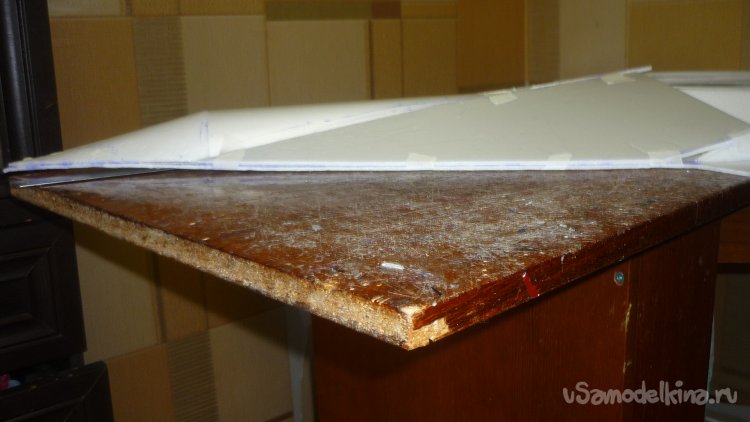

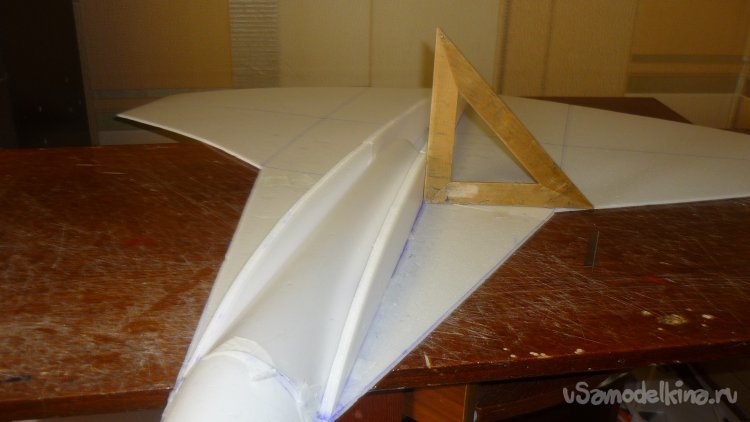

Проверяю вертикальность установки корневых нервюр.

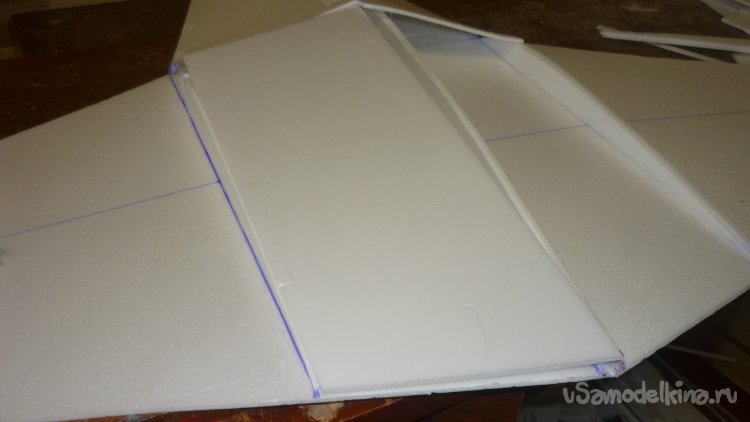

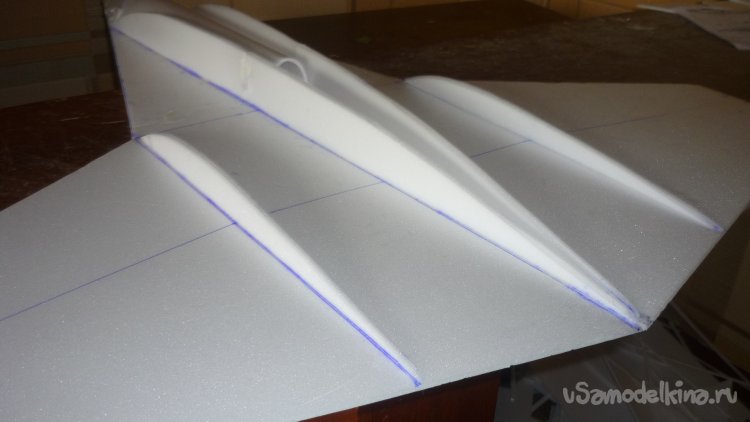

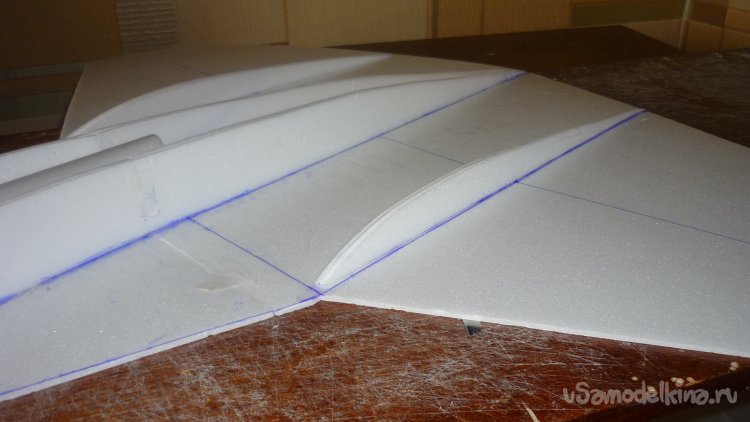

Монтирую промежуточные нервюры.

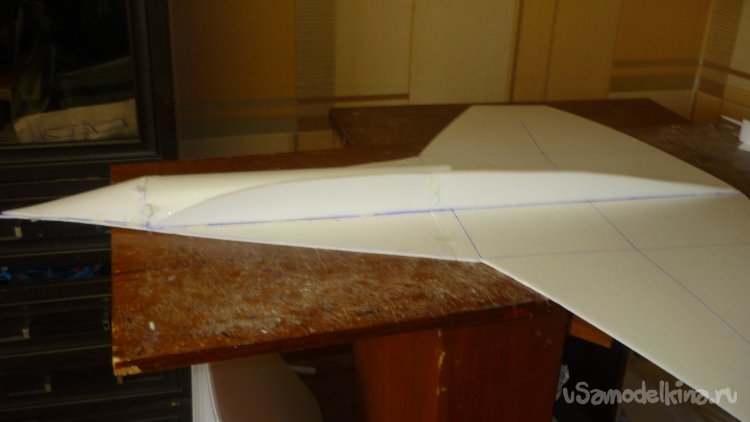

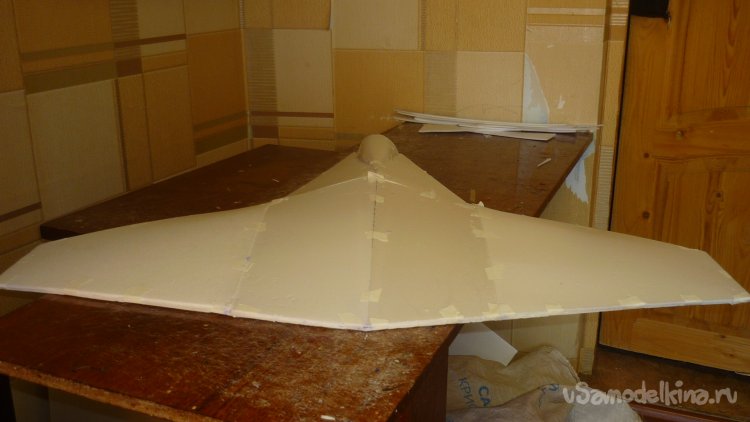

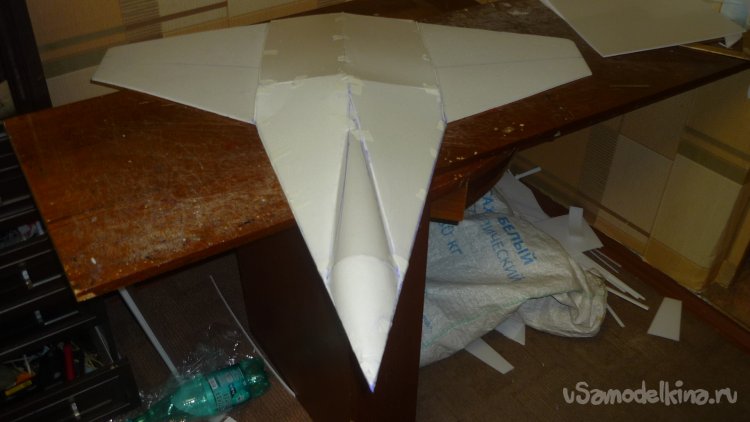

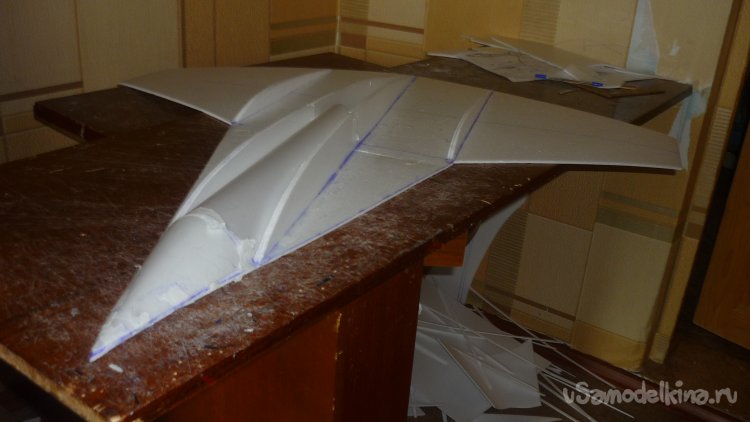

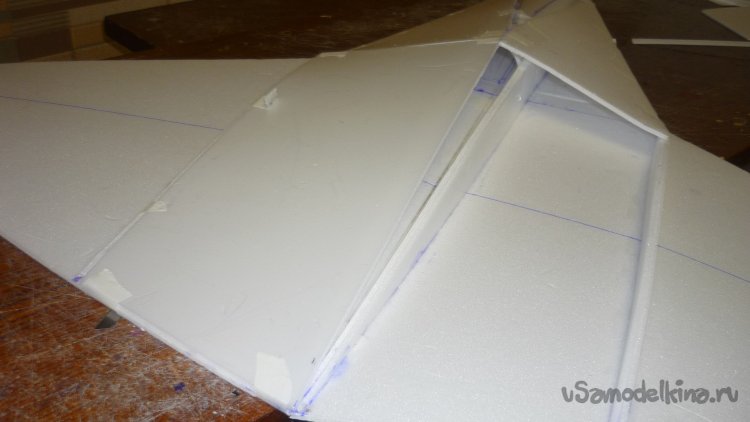

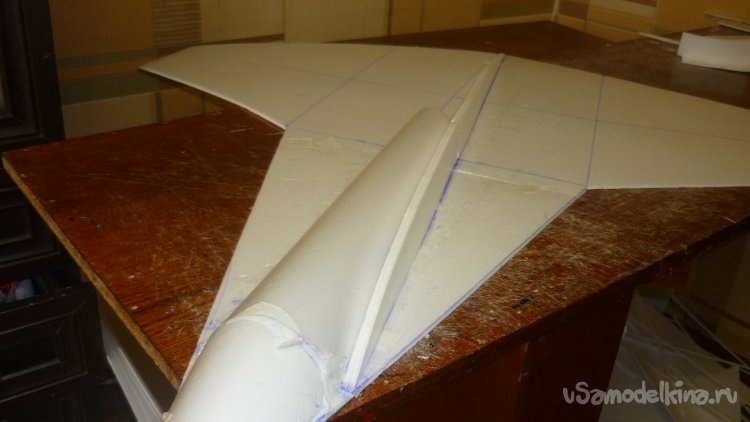

Нервюры смонтированы. Можно начинать монтаж внешней обшивки крыла.

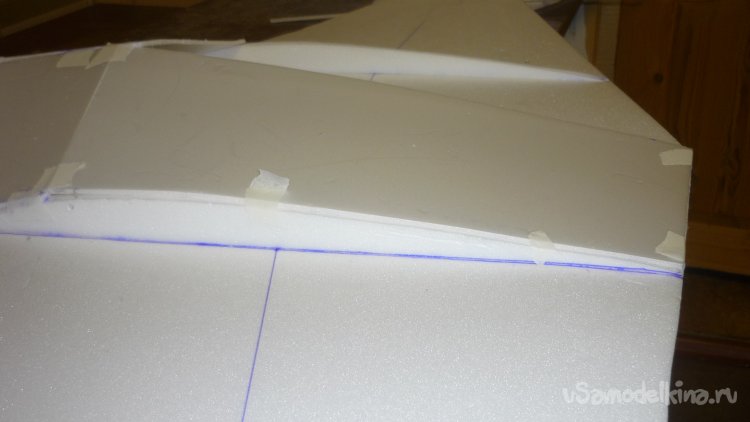

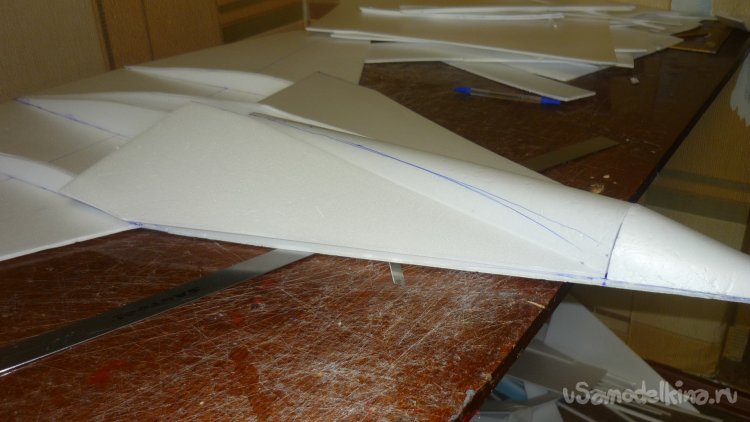

Выкраиваю и подгоняю по месту отдельные фрагменты внешней обшивки модели.

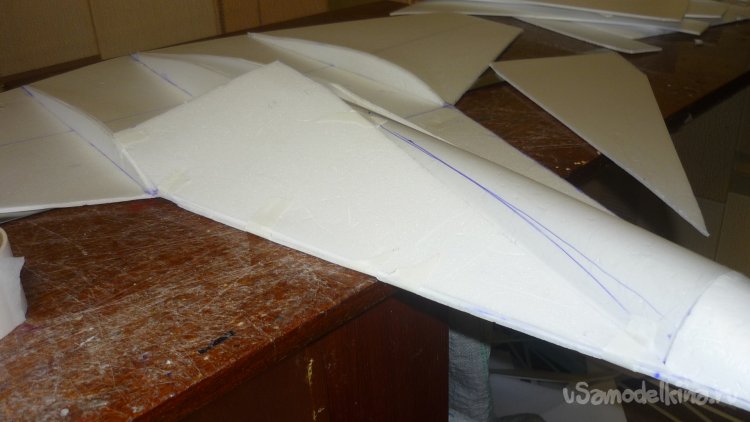

По мере готовности фрагментов, вклеиваю их.

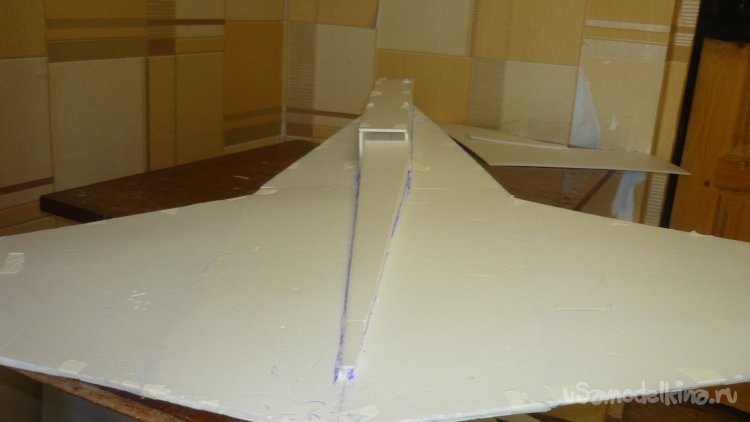

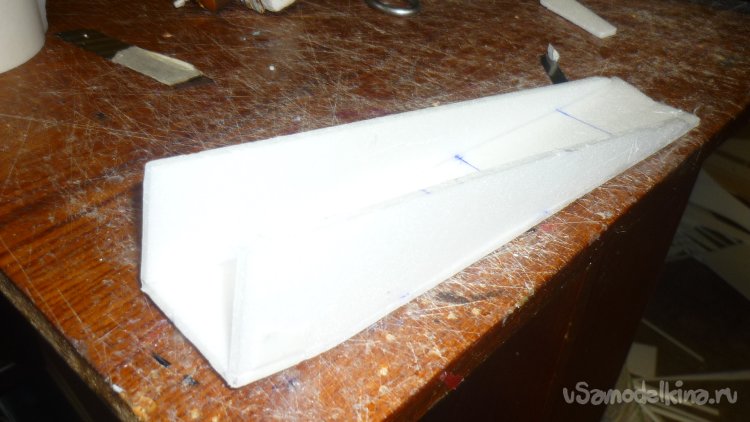

Вырезал заготовки для нижней части фюзеляжа.

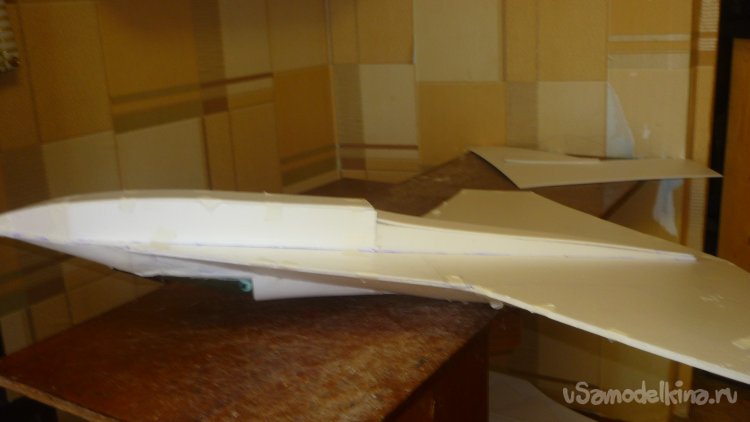

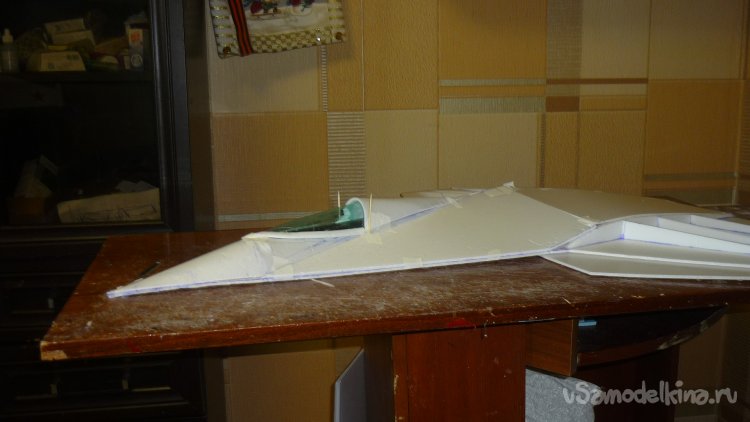

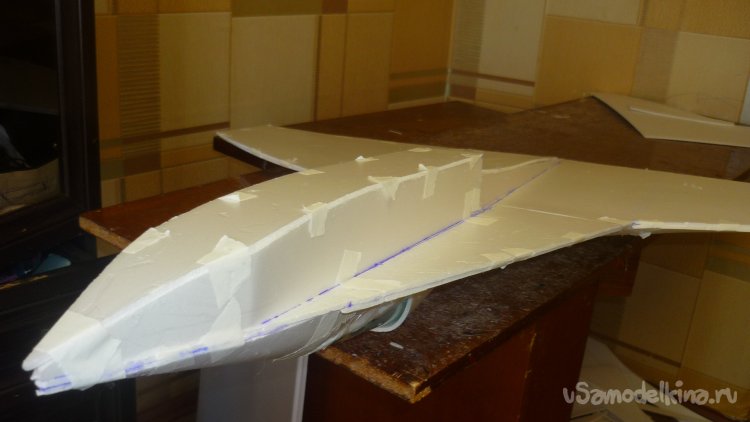

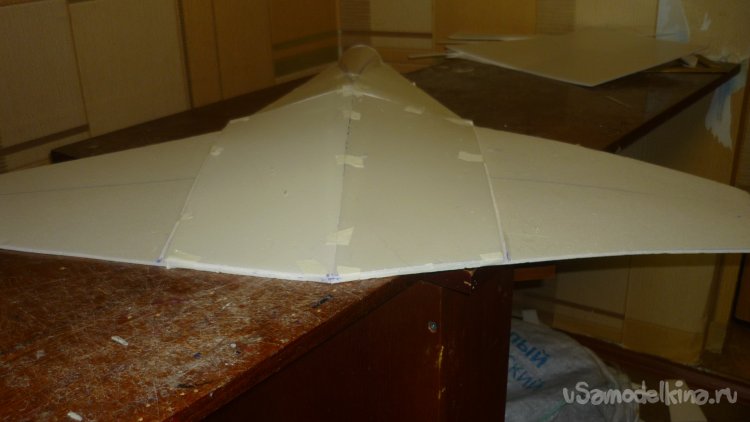

Заканчиваю монтировать внешнюю обшивку модели и перехожу на монтаж внешней обшивки крыльев.
Прежде чем монтировать внешнюю обшивку крыльев , выкроил заготовки для них.

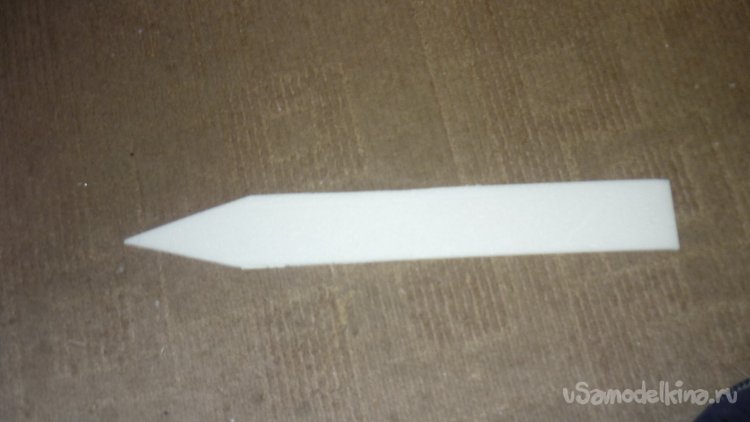

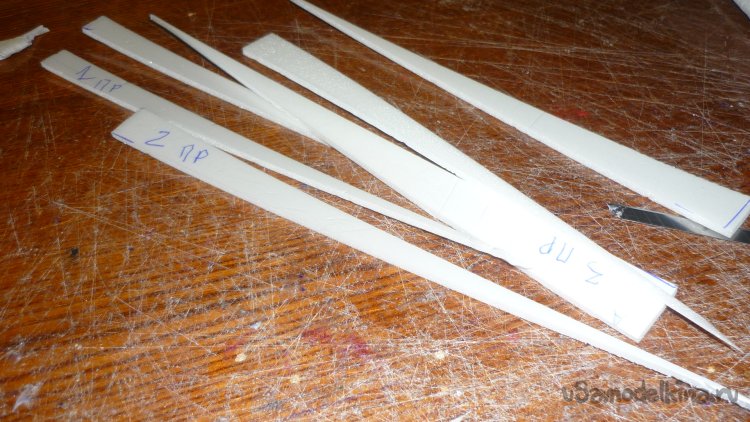

Вырезал заготовки лонжеронов на крылья.

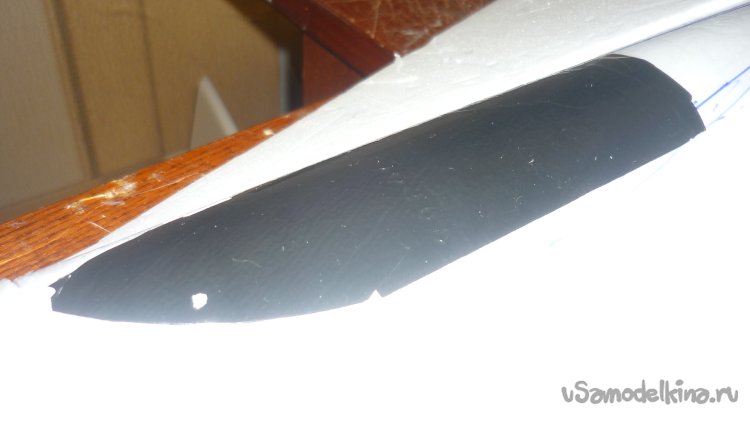

Место установки кабины заклеил чёрным скотчем.

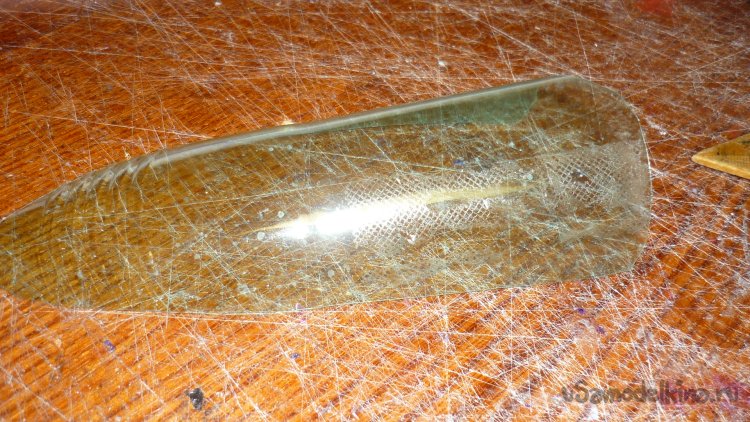

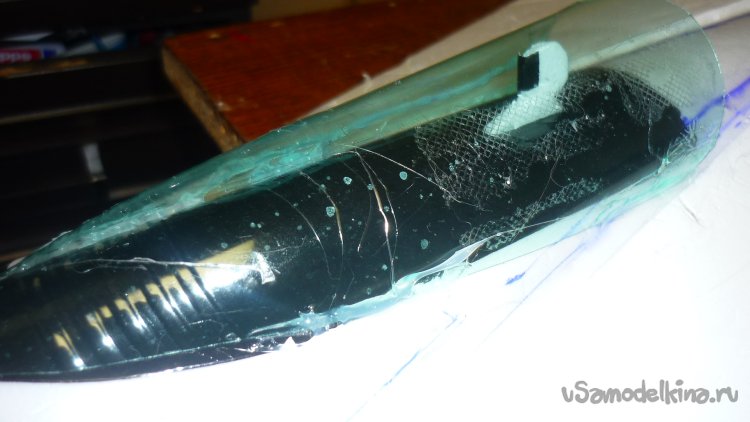

Из пластиковой бутылки вырезал остекление кабины.

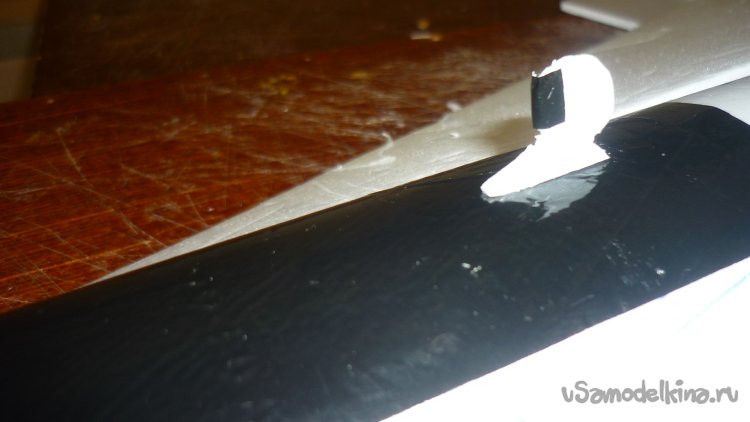

Вырезал фигурку пилота и вклеил.

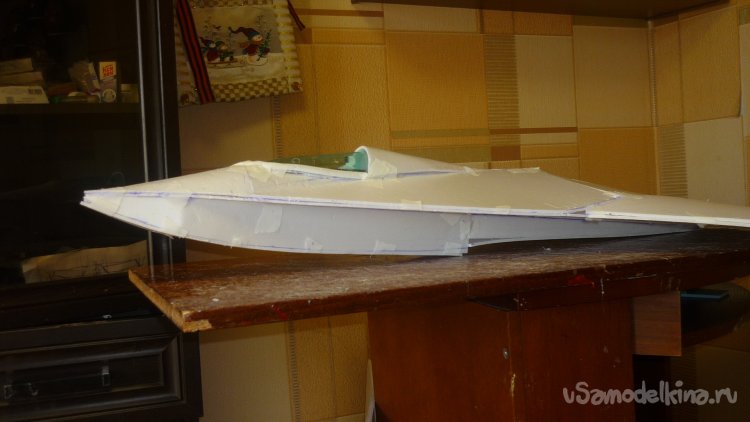

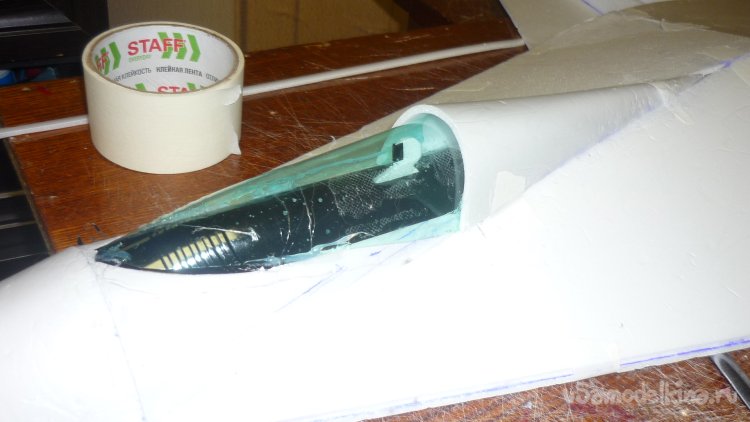

Смонтировал кабину.

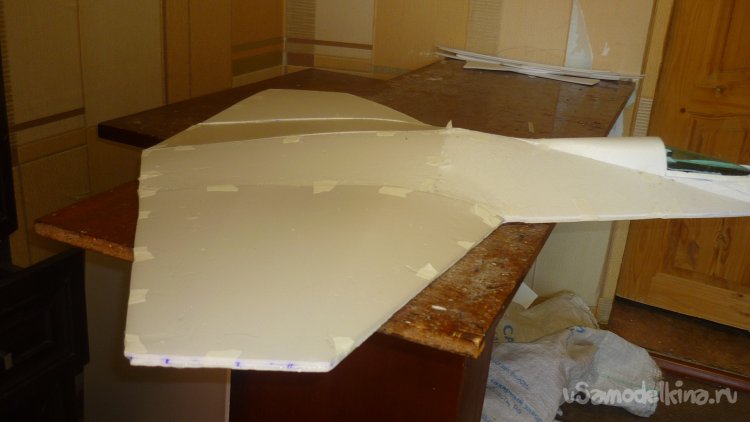

Закончил монтаж внешней обшивки крыльев.

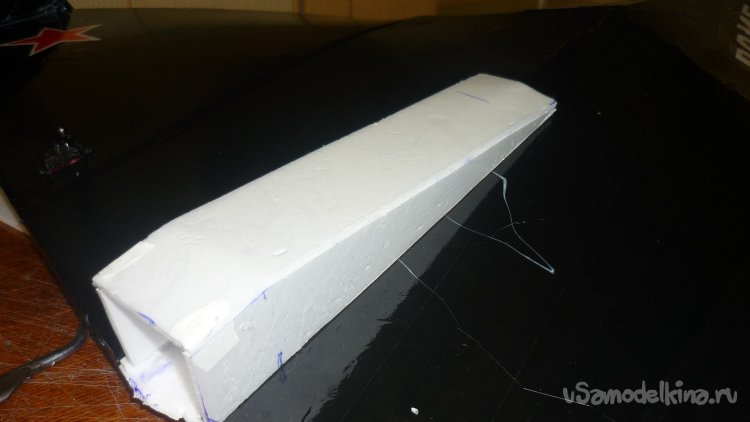

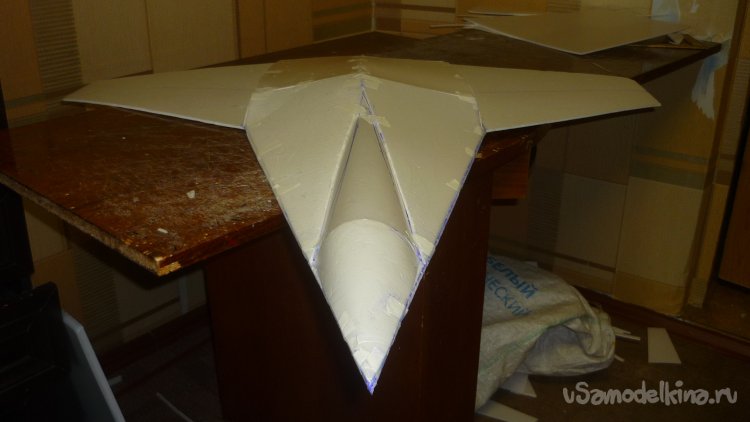

Смонтировал фюзеляж на нижней стороне модели. Модель планирую запускать с руки, но не исключаю вероятности запуска модели с любой поверхности.
для этого на фюзеляже нижней стороны модели сделал редан.

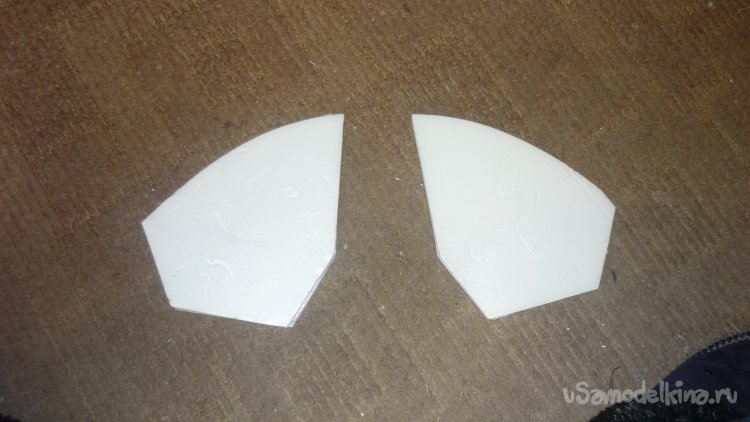

Вырезал заготовки для килей (концевые шайбы) на крыльях.

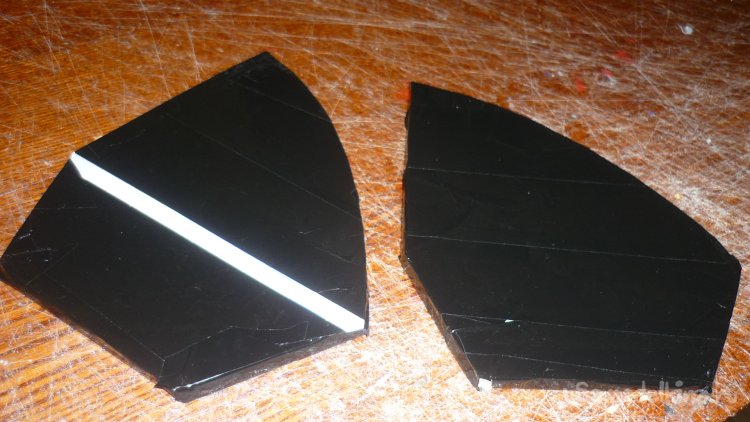

Склеил два слоя и обтянул чёрным скотчем.

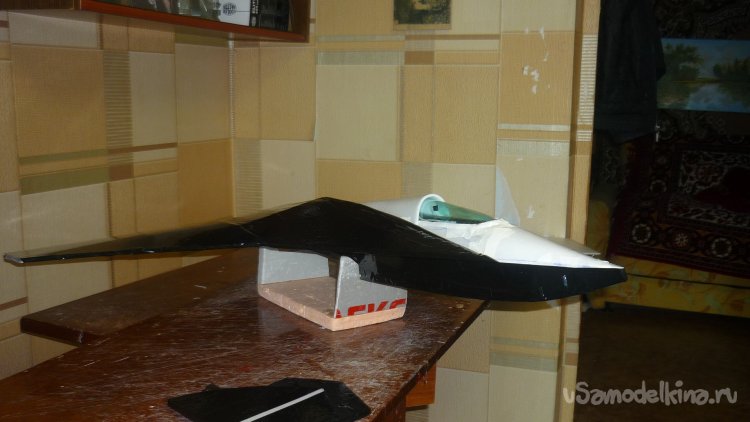

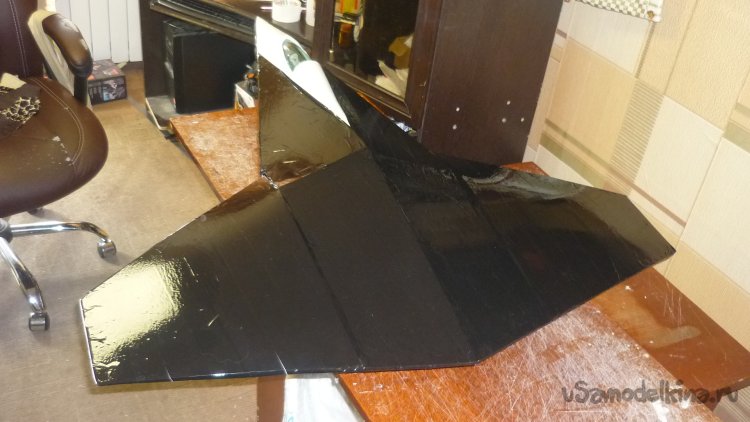

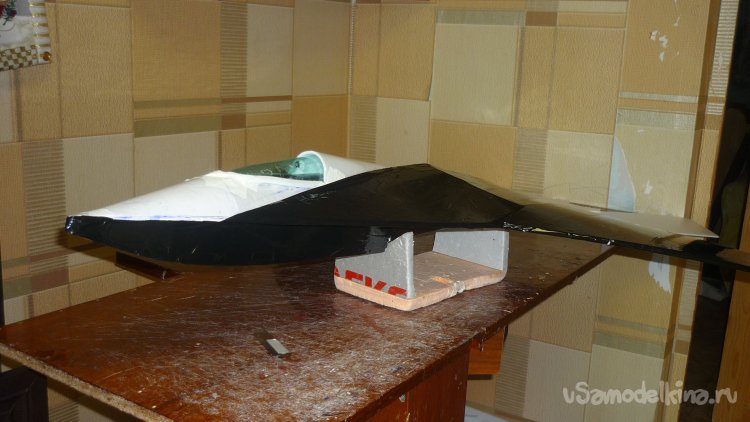

Начинаю обтяжку модели скотчем.

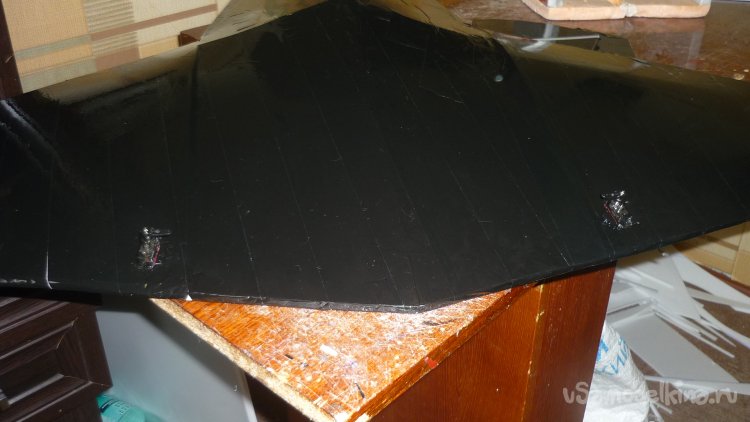

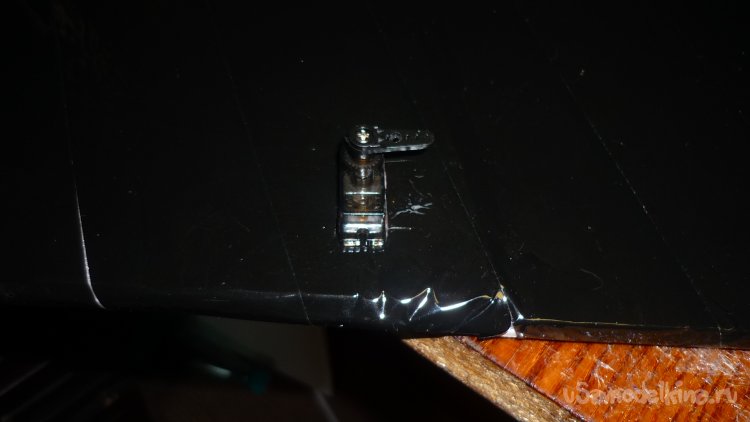

Разметил и смонтировал сервомашинки управления элевонами.

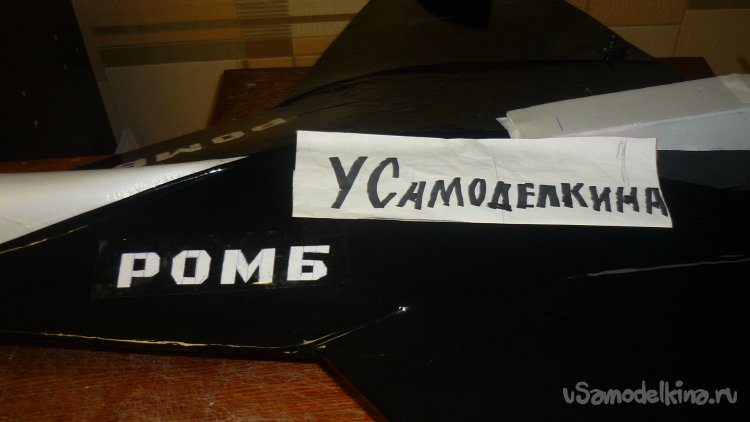

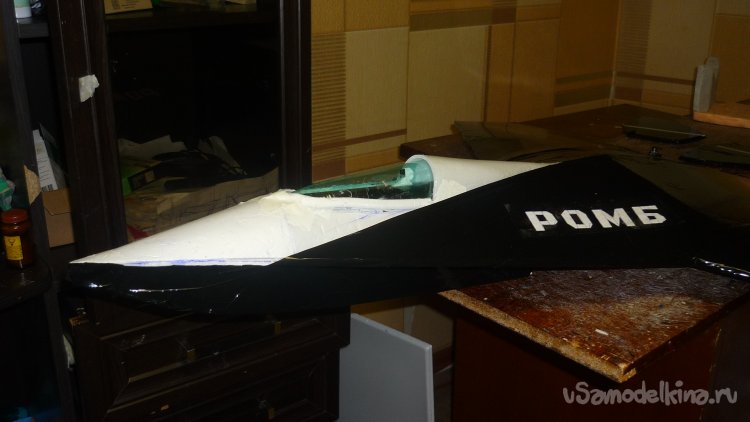

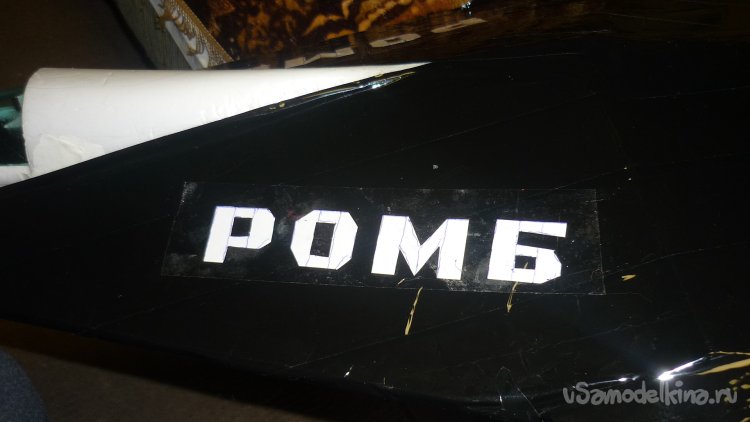

Вырезал буквы, смонтировал надписи.

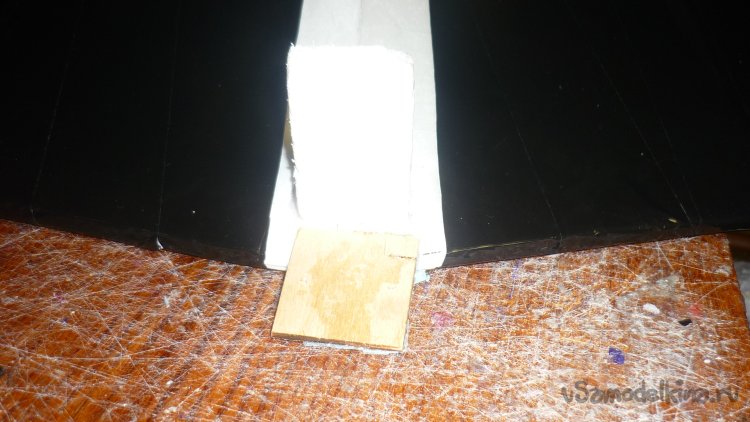

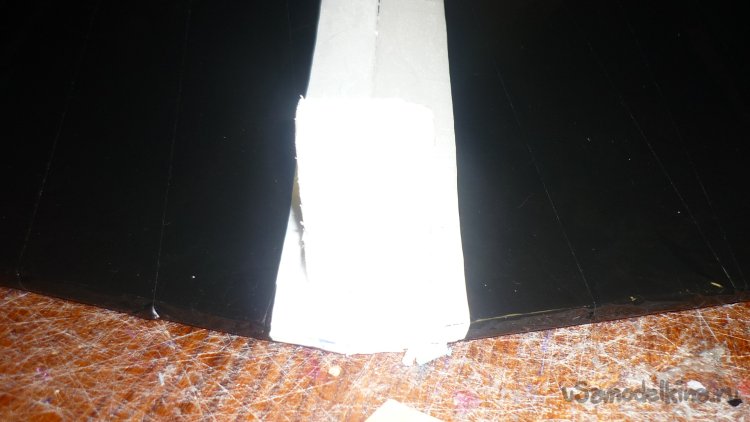

Вырезал из утеплителя кусочек, приклеил на него кусок 3 мм. фанеры и вклеил в хвостовой части модели.

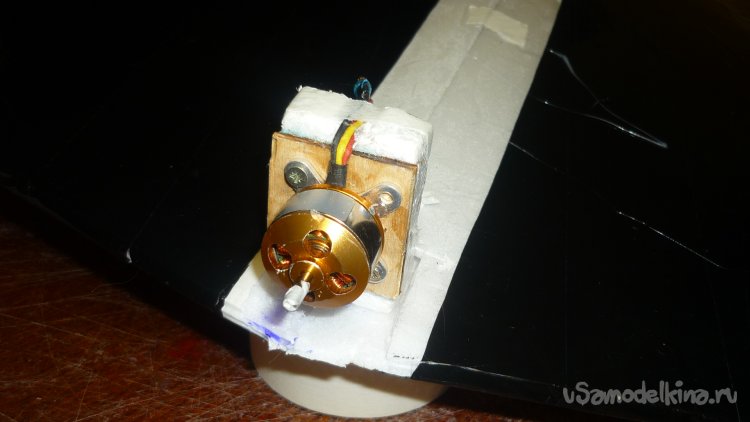

Установил мотор.

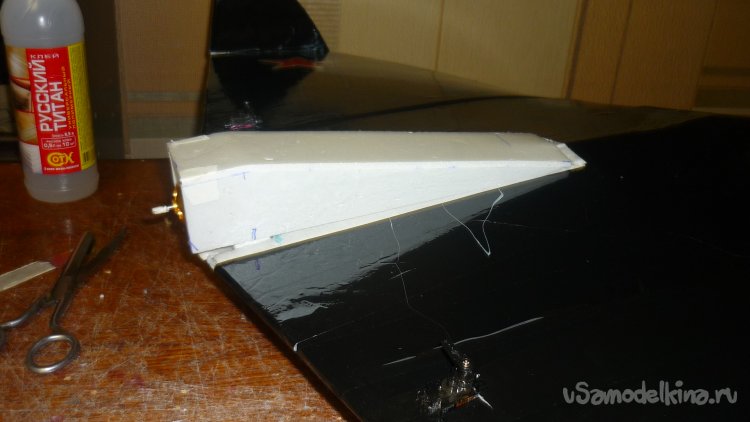

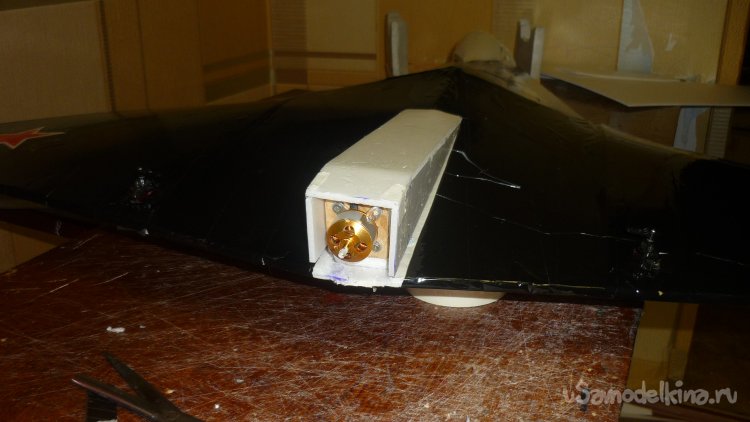

Вырезал заготовки , склеил капот для мотора, установил.

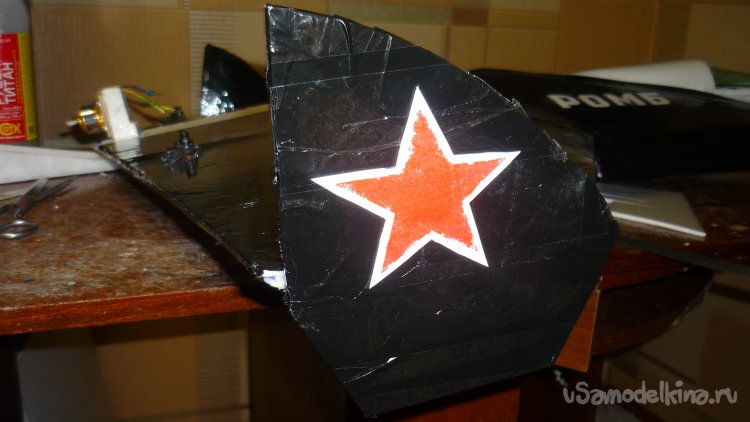

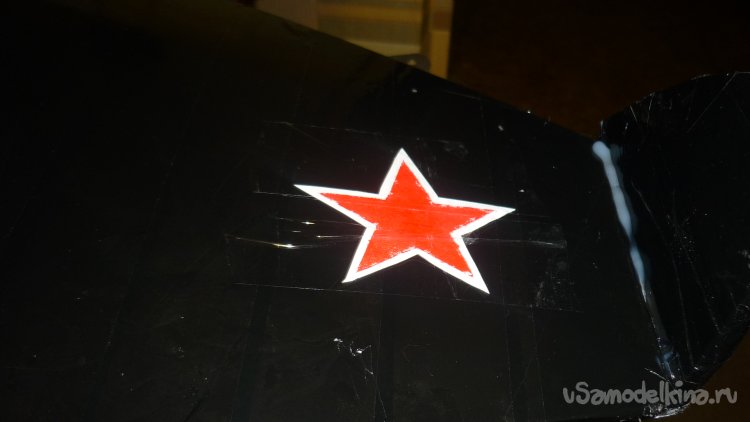

На концах крыльев и на килях (концевых шайбах) нанёс красные звёзды. Смонтировал кили(концевые шайбы) на концах крыльев.
Фотографии для сайта «У Самоделкина».

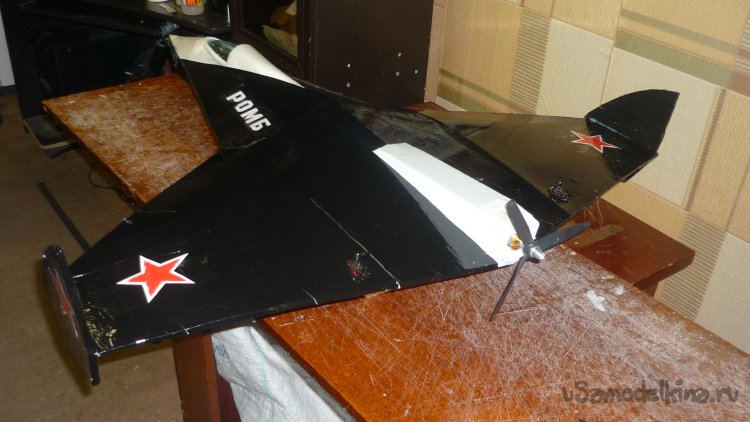

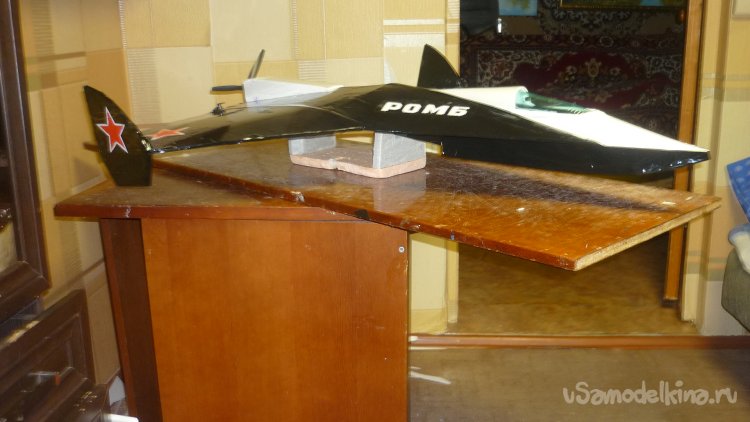

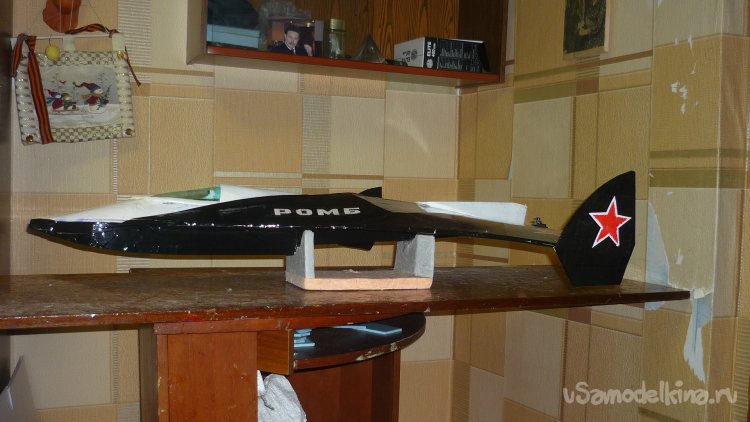

Фотографии готовой модели.
Создание модели подошло к логическому завершению.
На этом прощаюсь с вами.
Однако, до скорого свидания.
Ваш Валерьян Самоделкин.
