Добрый день, уважаемые авиамоделисты.
Сегодня, я попытаюсь с вашей помощью создать новую авиамодель "Таир" СВ - 247.
В закоулках интернета, в неисчерпаемых альтернативных историях обнаружил очень интересные факты существования авиаконструктора Таирова Всеволода Константиновича.
Деятельность авиаконструктора Всеволода Константиновича Таирова на протяжении многих лет находилась в забвении, работы его малоизвестны, а судьба загадочна.
Активная конструкторская деятельность Таирова началась на московском авиазаводе №39 в бригаде №2, которой руководил Н.Н.Поликарпов.
Таким образом, обнаружил очень интересный проект.

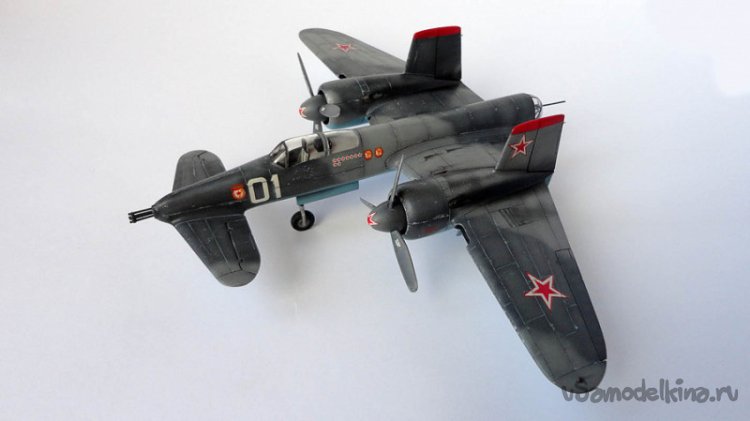

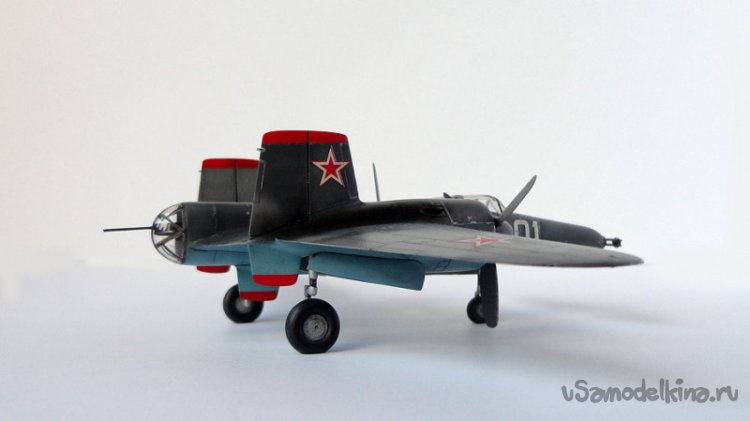

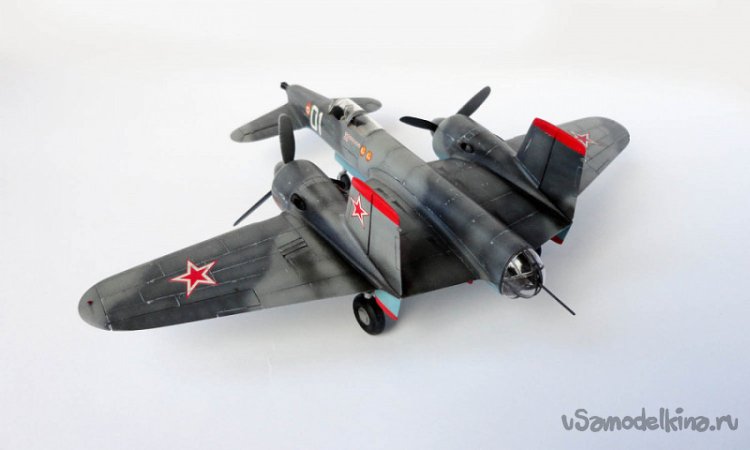

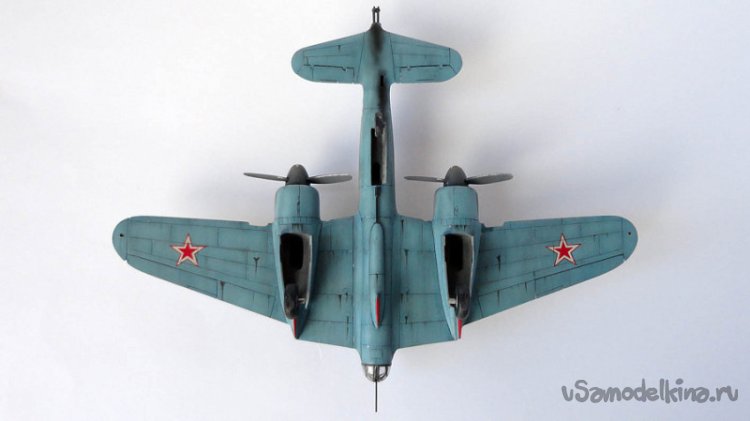

Таким мог стать советский тяжёлый двухмоторный истребитель по схеме «утка» – Таиров Та-5

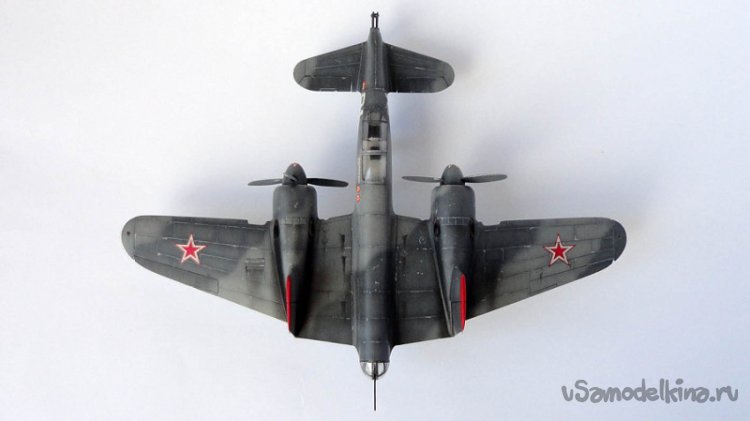

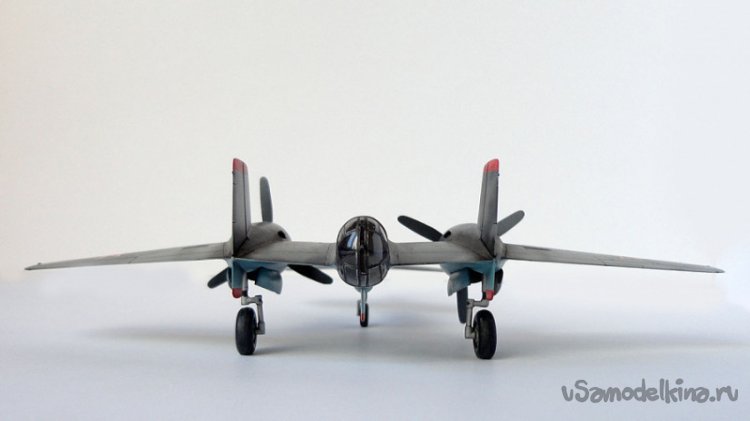

Этот проект мне понравился, и я решил попробовать создать похожую модель. На основе вот этих фотографий сделал рабочий чертёжик ,выбрал масштаб и проставил размеры.

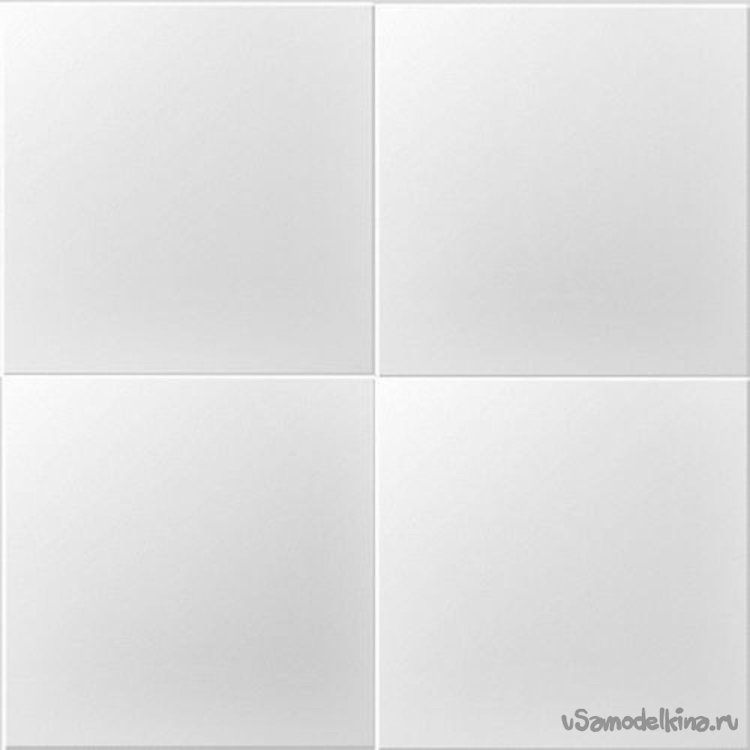

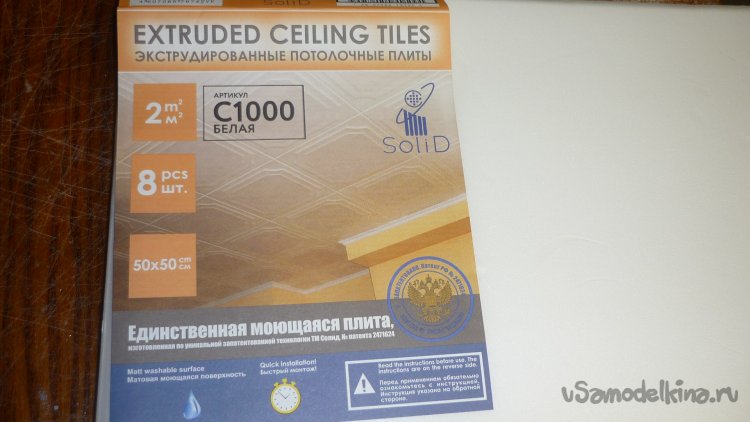

Модель делаю из моющейся, экструдированной, гладкой, белой потолочной плитки.

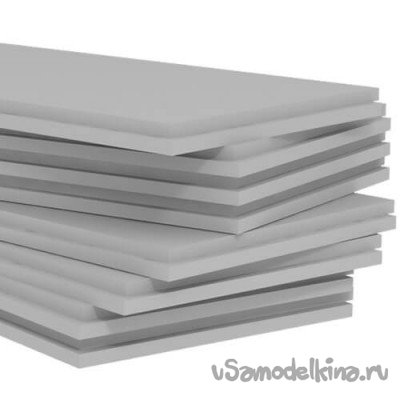

Некоторые детали буду делать из простого, листового утеплителя, толщиной 20 мм., серого цвета.
Детали конструкции модели буду склеивать универсальным, полимерным, влагостойким клеем «РУССКИЙ ТИТАН».

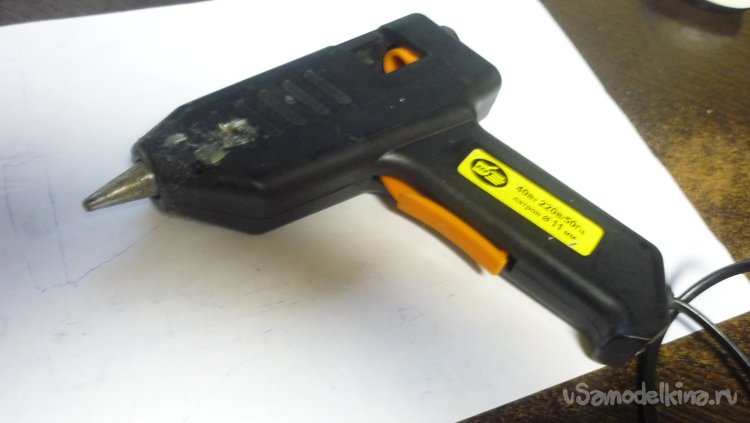

В некоторых случаях буду применять клеевой термопистолет.
Для этой авиамодели решил использовать имеющуюся у меня в наличии электронику.

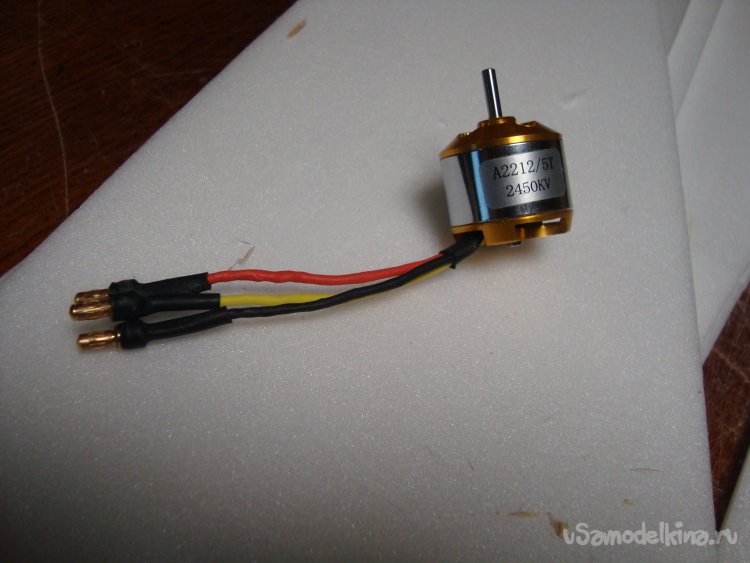

Моторы – 2212 2450 kV.
Винты – 6 х 4 .
Не исключена вероятность установки винтов 6 Х 6,4

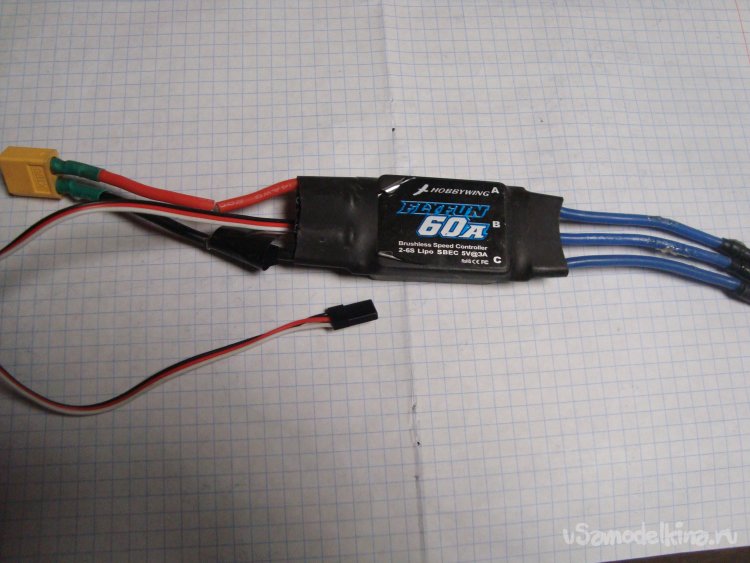

Регуляторы – 60 А.

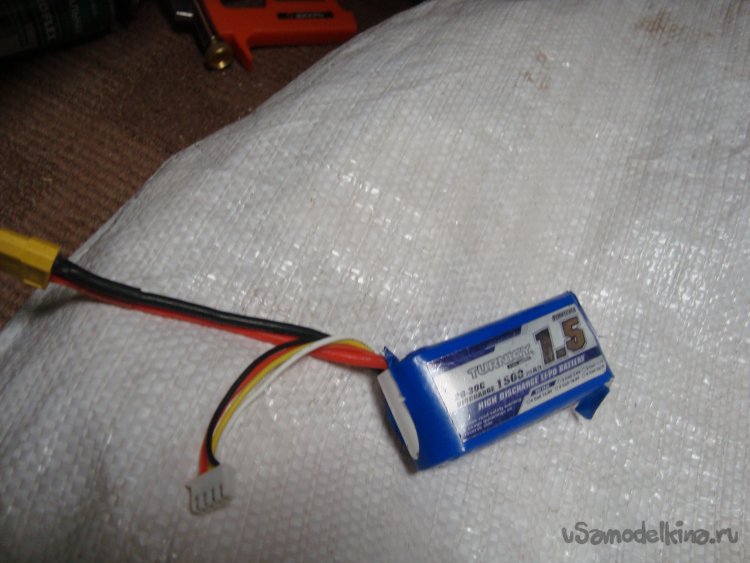

Аккумулятор – 3S 1500 mAh.

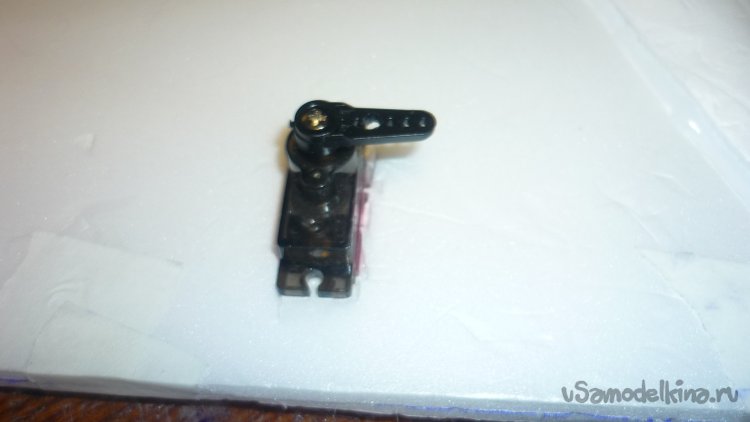

Сервомашинки - MG90S с металлическими шестерёнками , эти сервоприводы имеют крутящий момент 1,8 кг/см (4,8 В), 2,2 кг/см (6 В) .
Не исключена вероятность использования микшера для управления элевонами

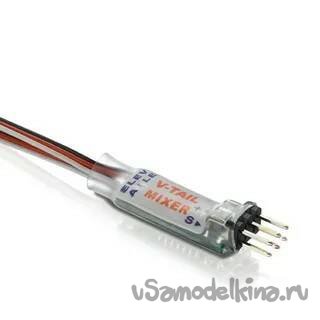

Микшер –V – TAIL MIXER

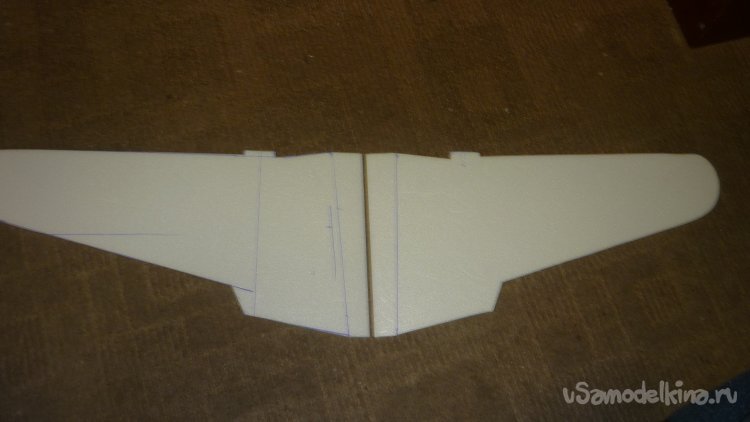

Вырезал нижнюю обшивку крыльев.
Выкроил заготовки боковых стенок фюзеляжа. Они склеиваются из двух частей.

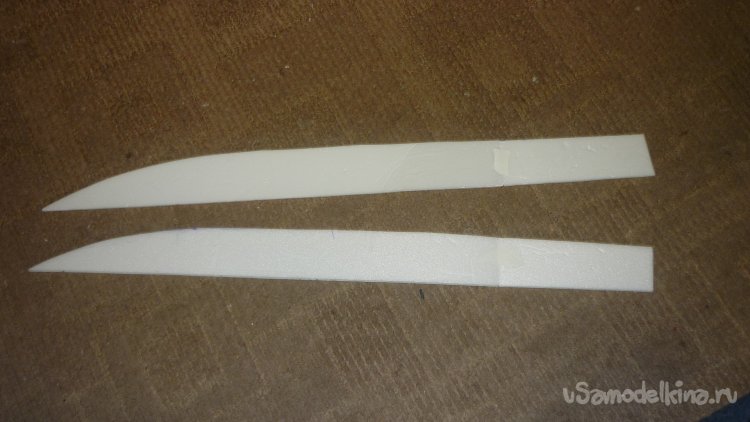

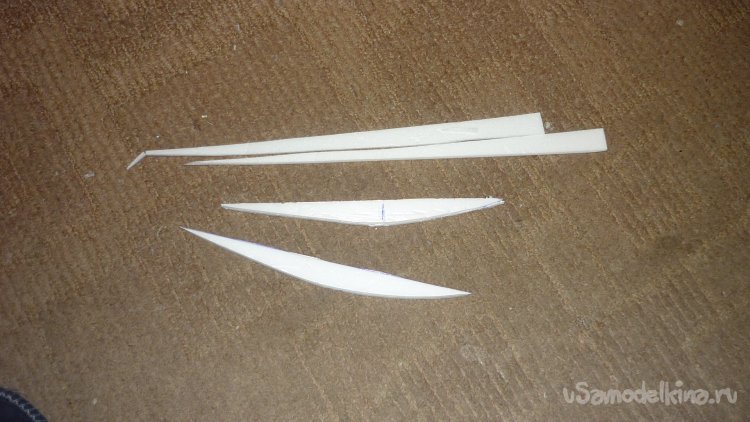

Вырезал заготовки корневых нервюр и лонженронов.
А это заготовки верхней и нижней стенок фюзеляжа.

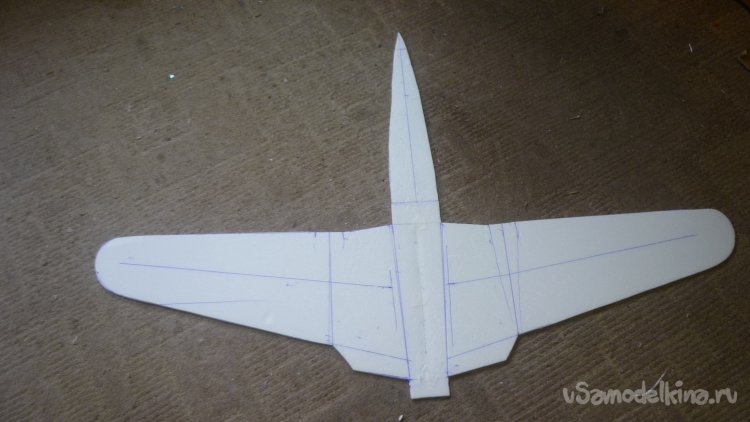

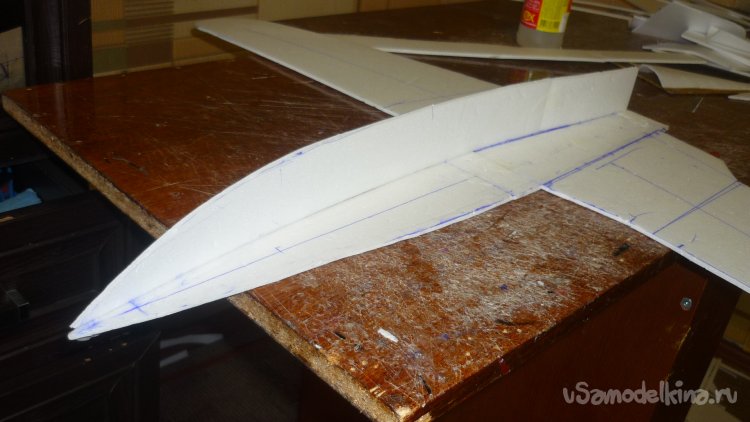

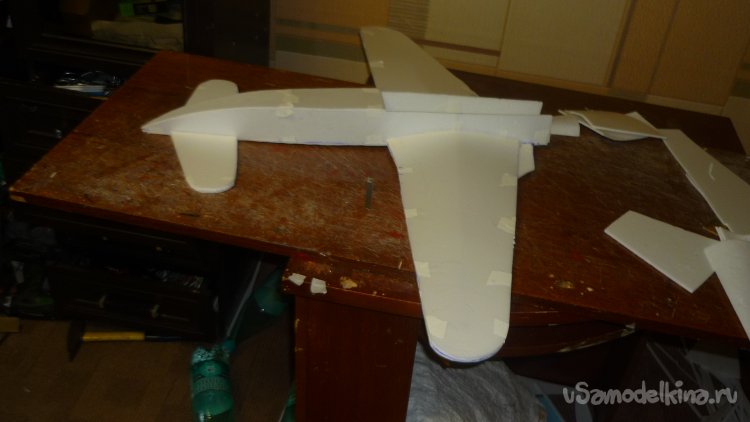

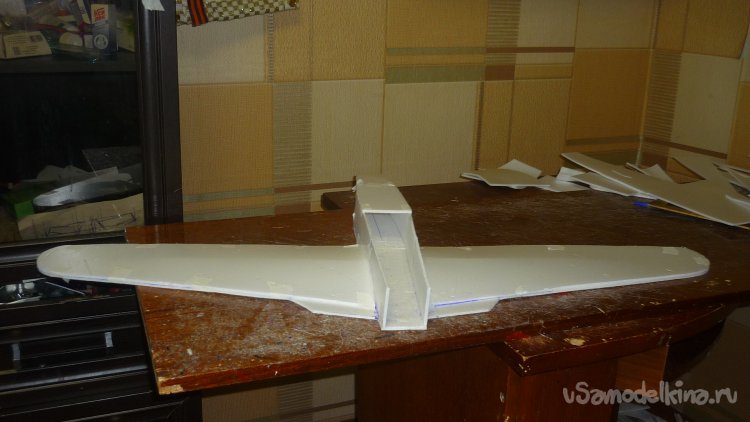

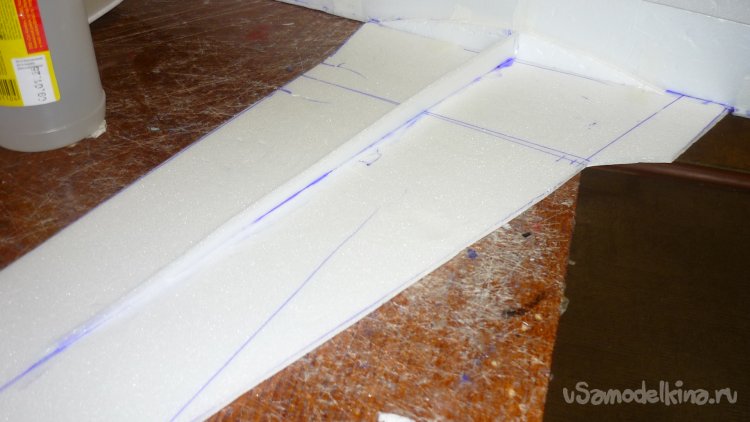

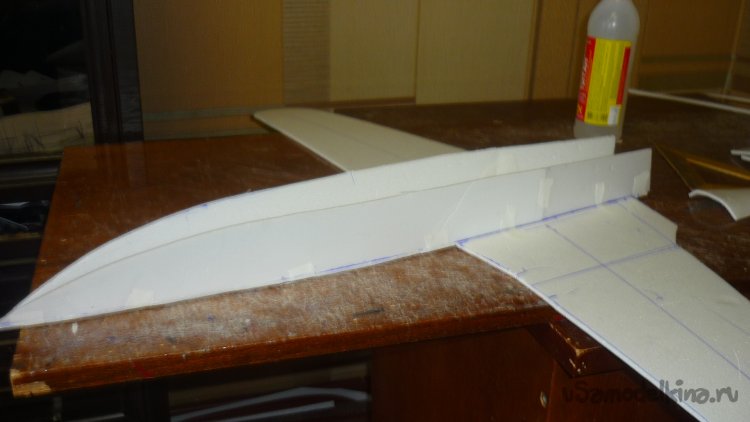

Смонтировал нижнюю стенку фюзеляжа и нижнюю обшивку крыльев.

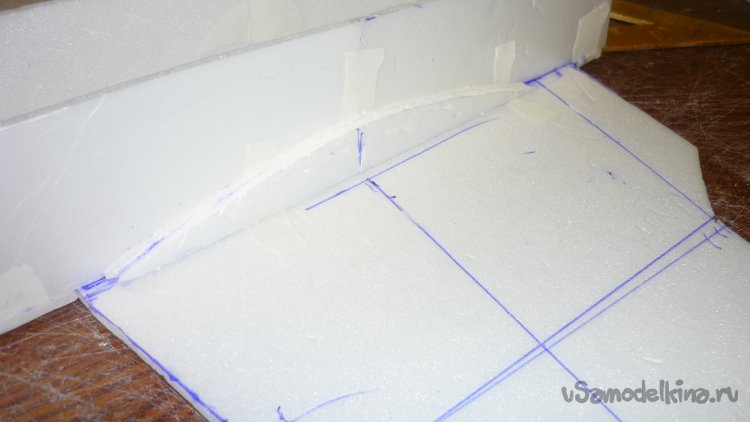

Монтирую правую стенку фюзеляжа.
Вклеил левую стенку фюзеляжа.

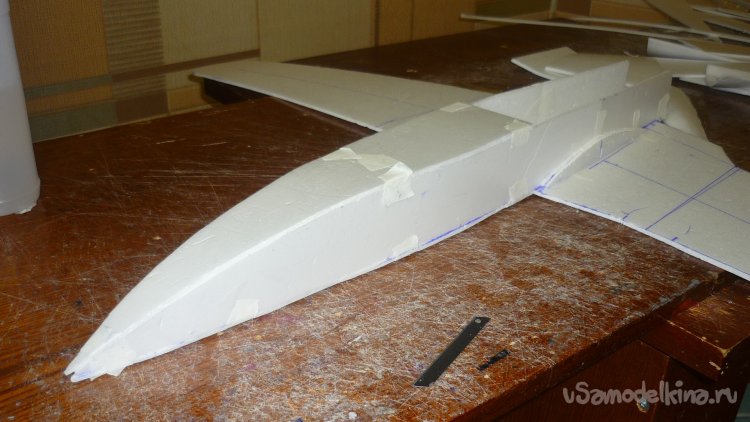

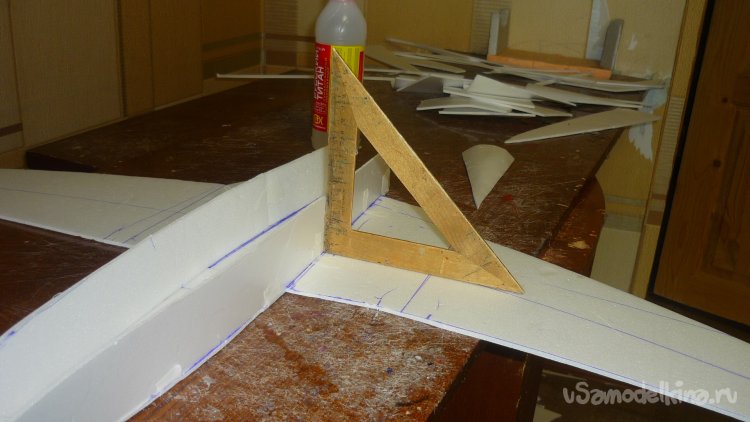

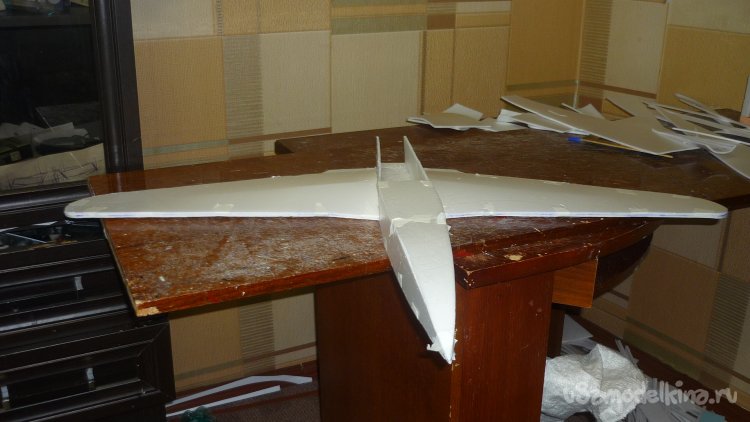

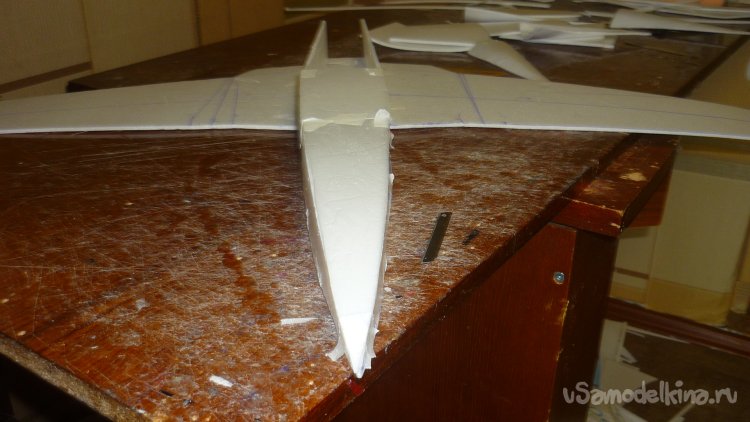

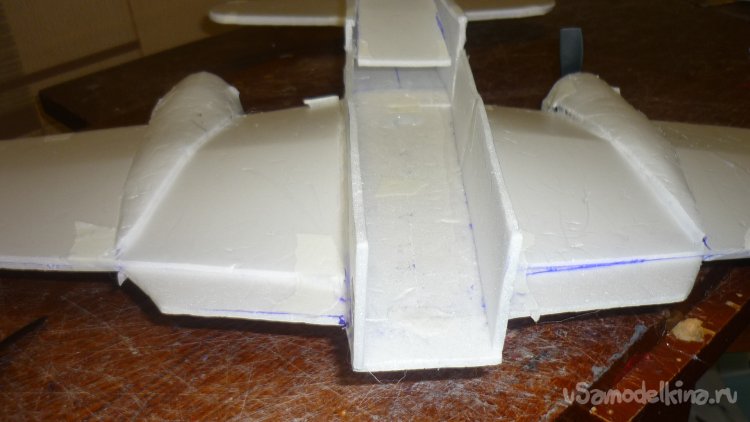

Можно монтировать верхнюю стенку фюзеляжа. Проверяю вертикальность стенок.
Что я и сделал.

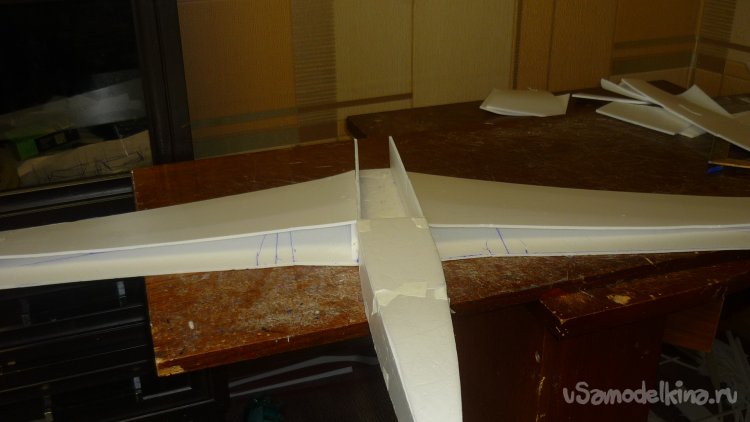

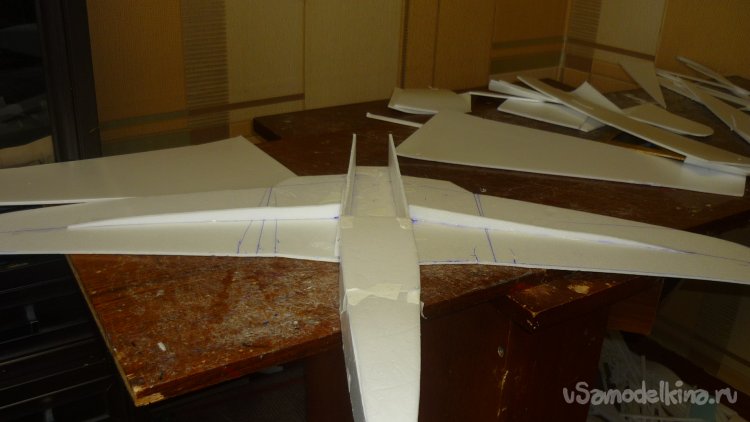

Перед монтажом внешней обшивки крыльев, вклеиваю корневые нервюры и лонжероны.

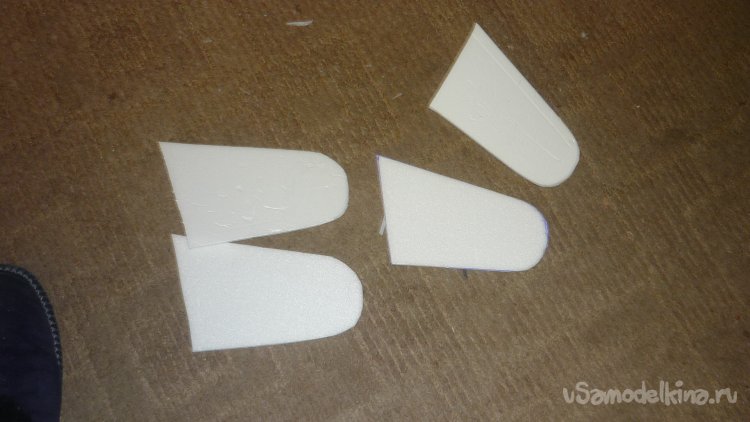

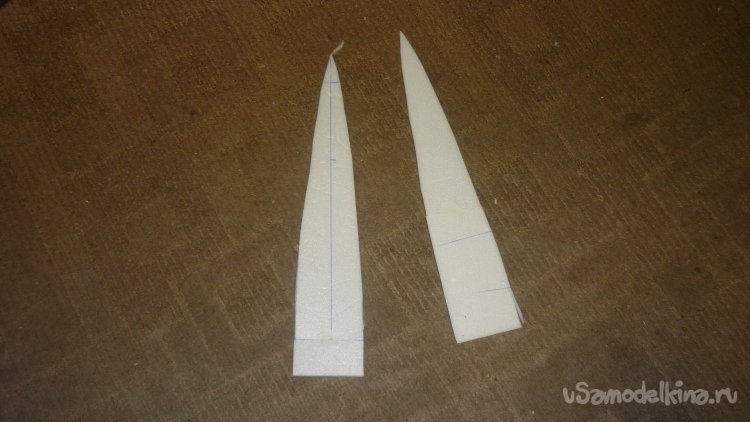

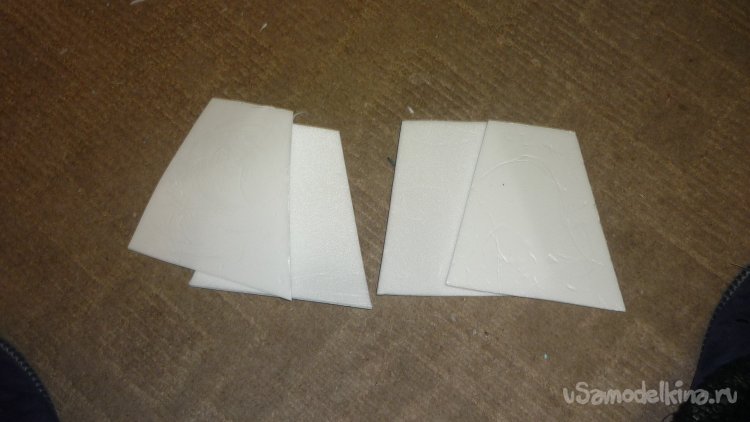

Вырезал заготовки для ПГО и килей. , они склеиваются в два слоя.
Выкроил заготовки внешней обшивки крыльев, примерил и подогнал по месту.

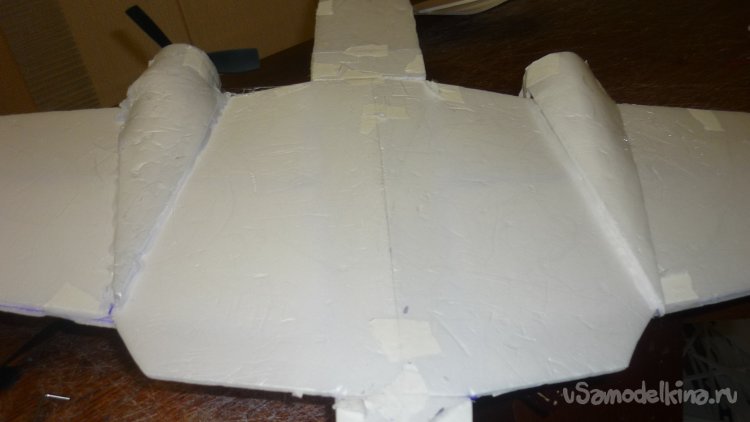

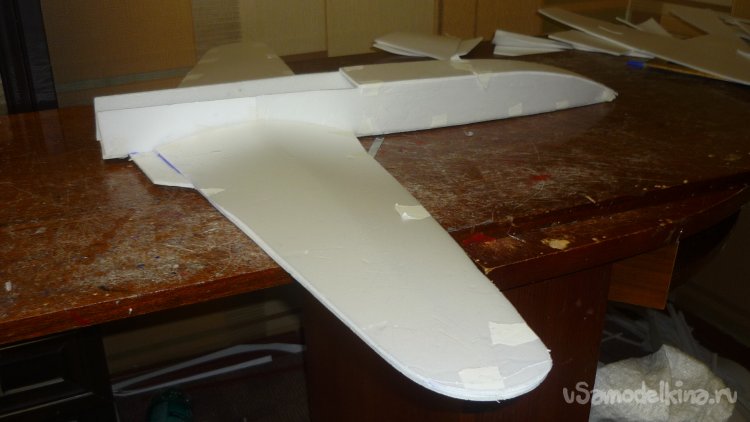

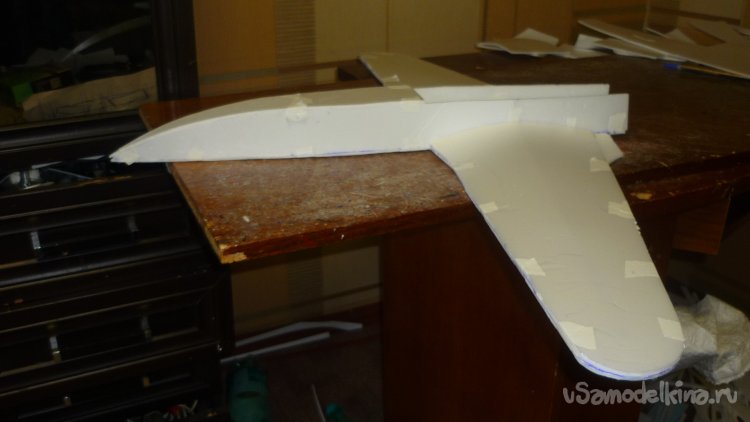

Монтирую внешнюю обшивку крыльев.

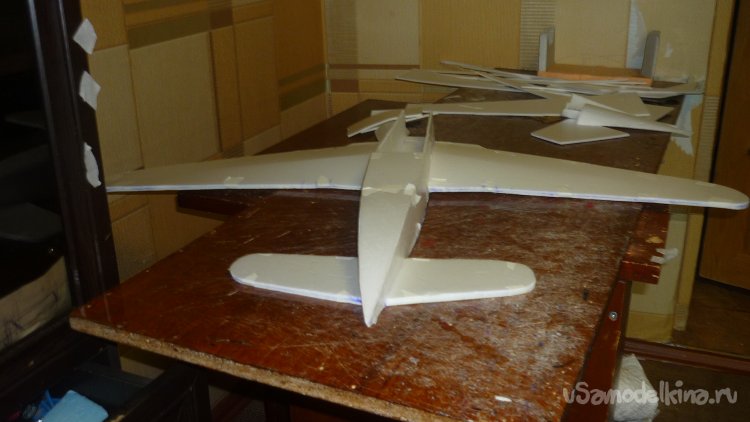

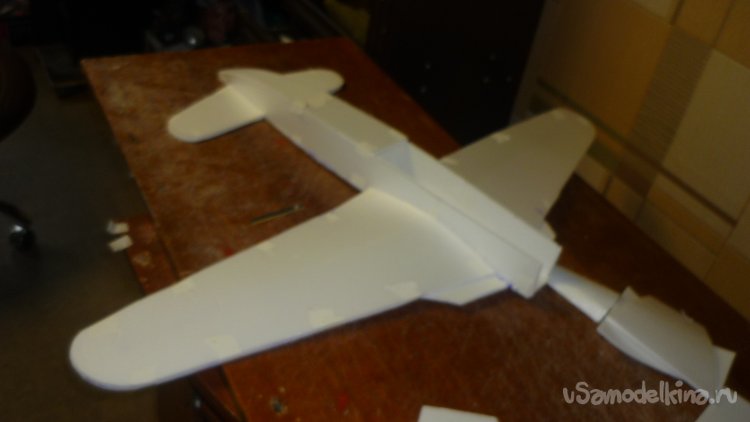

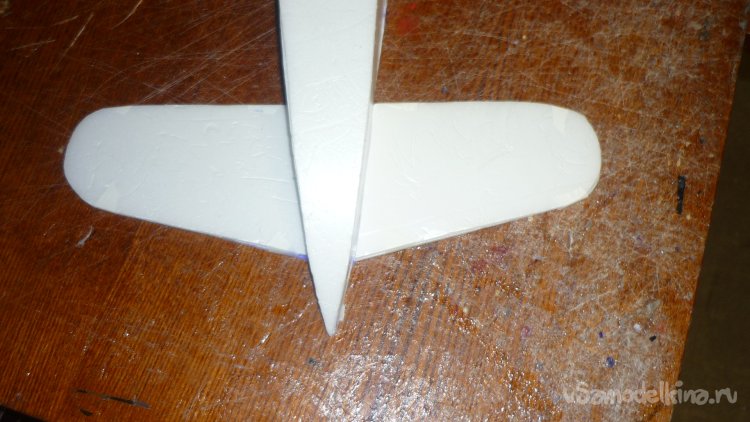

Смонтировал ПГО.

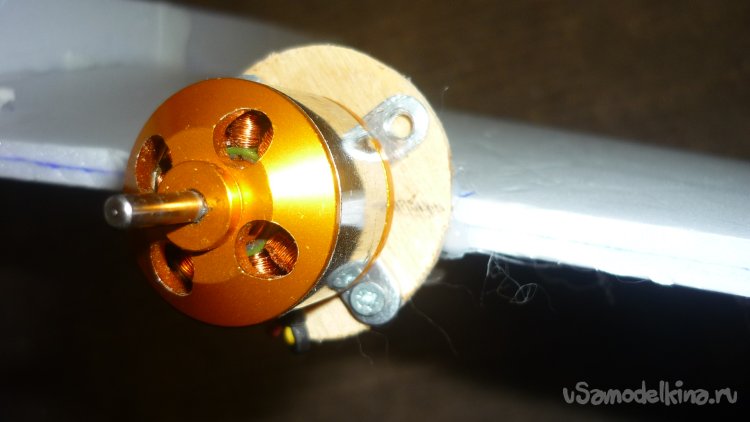

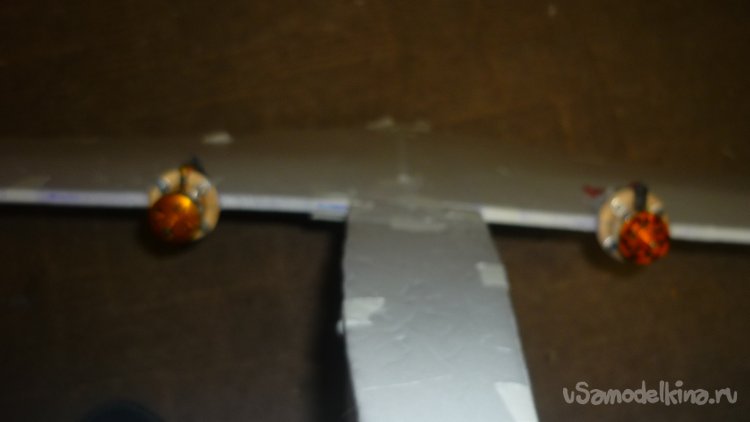

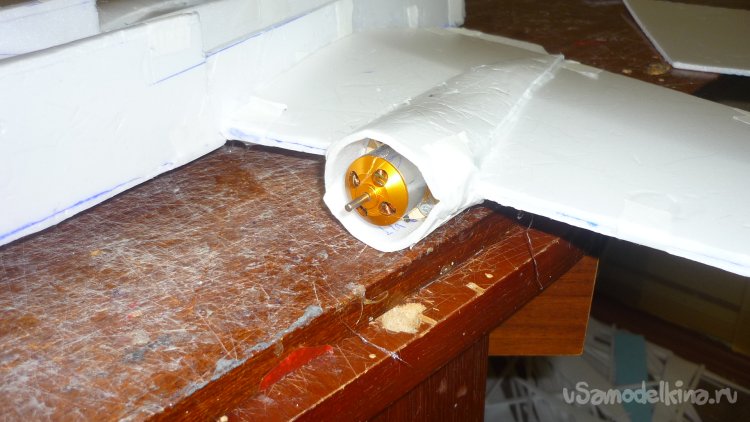

Для крепления мотора, вклеил кружочки из 3 мм. фанеры, установил моторы.
Вырезал заготовки и смонтировал капоты на моторы.

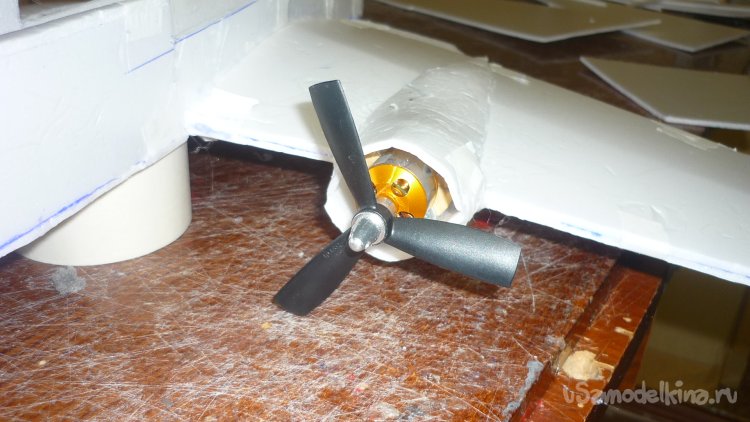

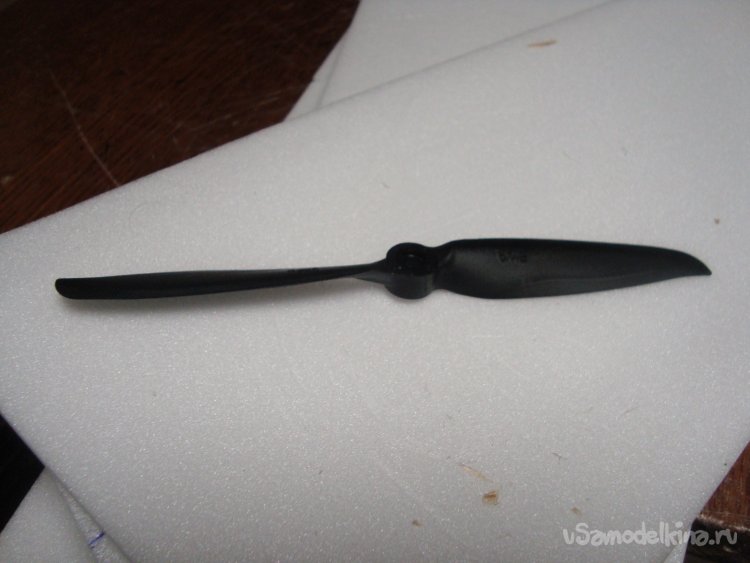

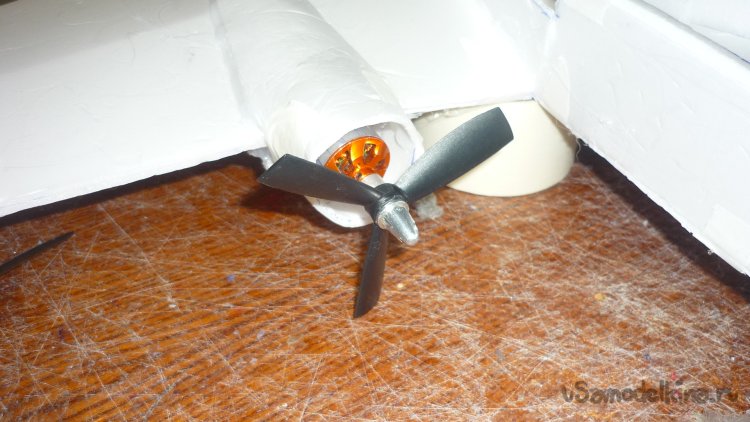

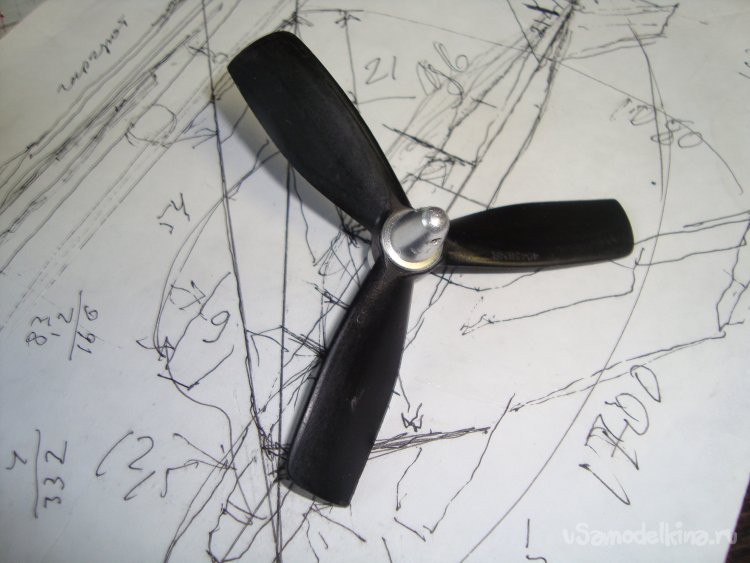

Установил винты.

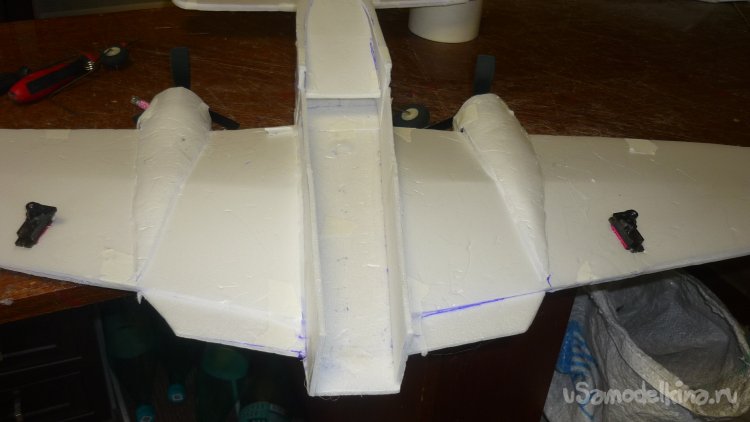

Разметил места установки сервомашинок управления элевонами.
Смонтировал.

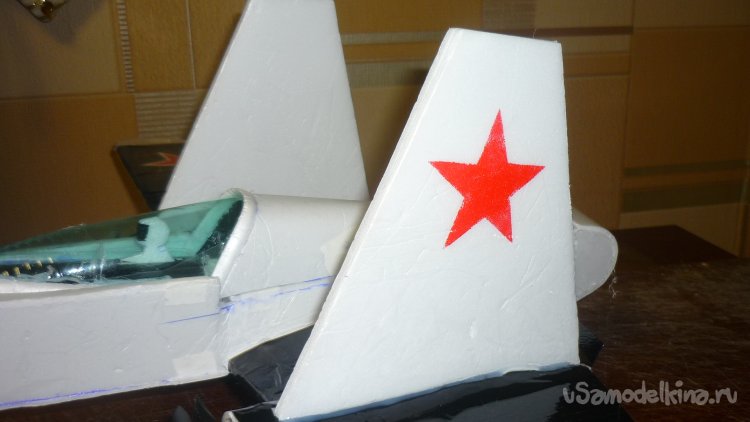

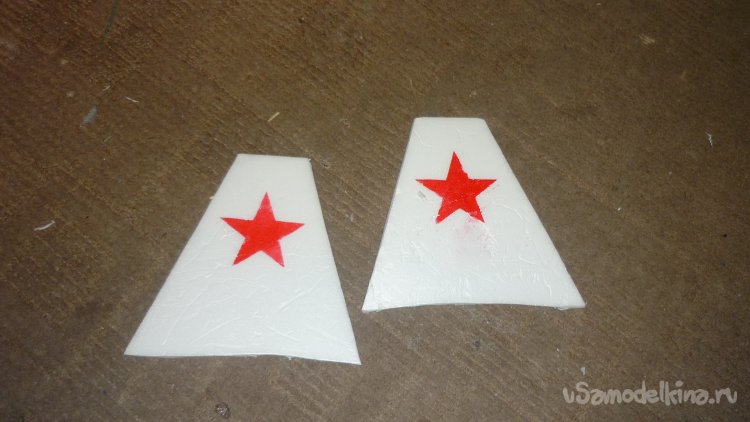

На кили нанёс красные звёзды.

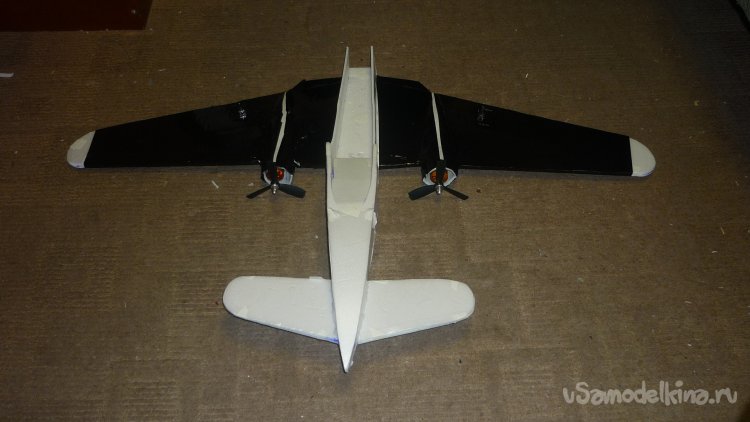

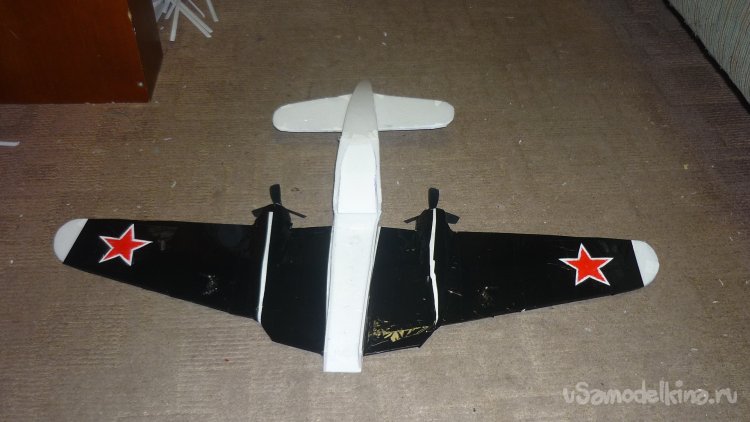

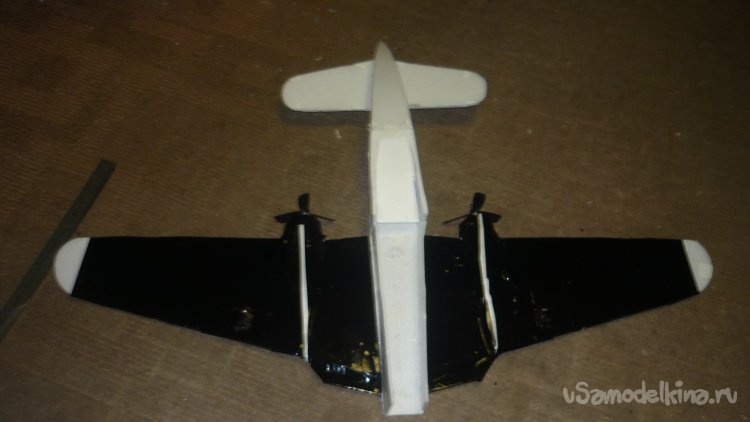

Начал обтяжку модели цветным скотчем.

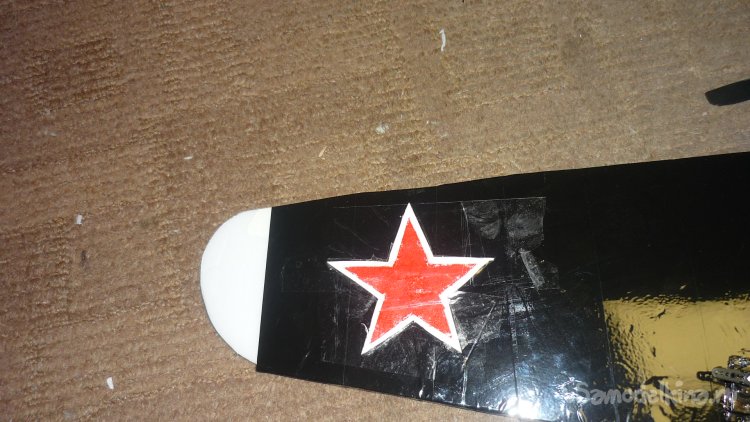

На концы крыльев нанёс красные звёзды.
Генеральный сам решил проверять правильность сборки модели.

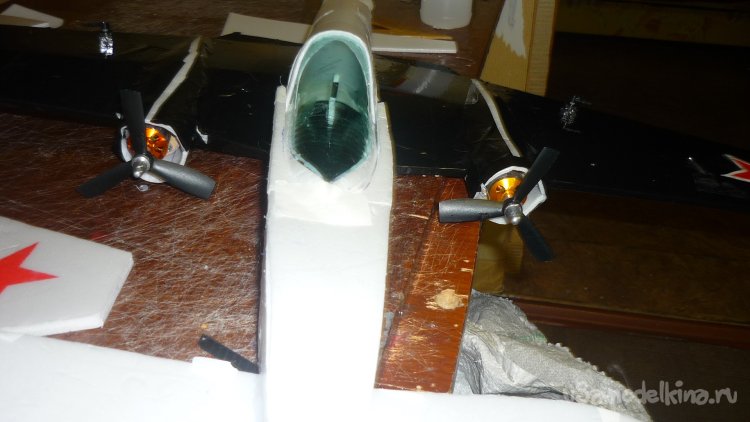

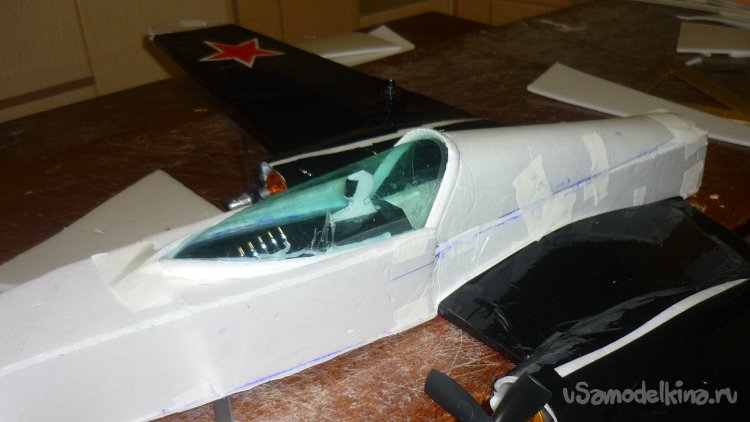

Из пластиковой бутылки вырезал остекление кабины, вырезал фигурку пилота, всё смонтировал.

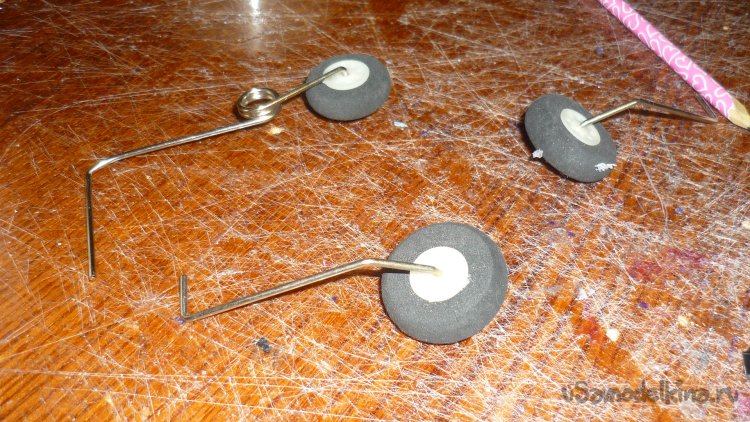

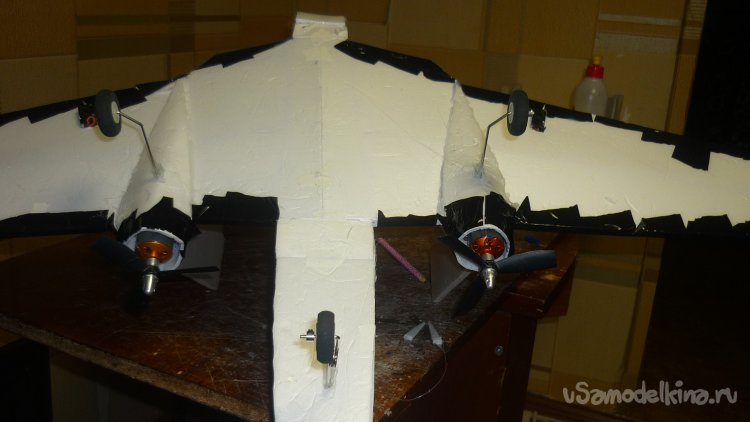

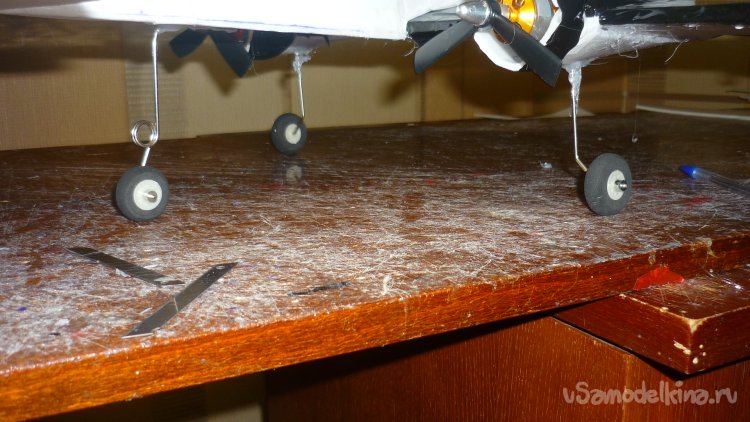

Подобрал подходящие по весу шасси, смонтировал.

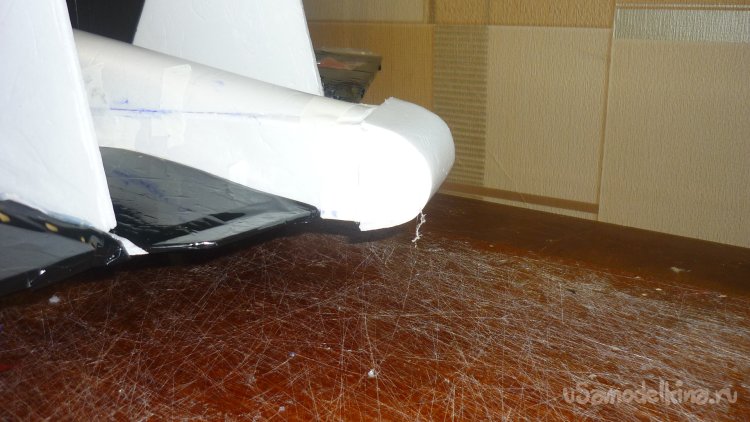

Вырезал заготовки и смонтировал что-то подобное турели в хвостовой части фюзеляжа.
Смонтировал кили.

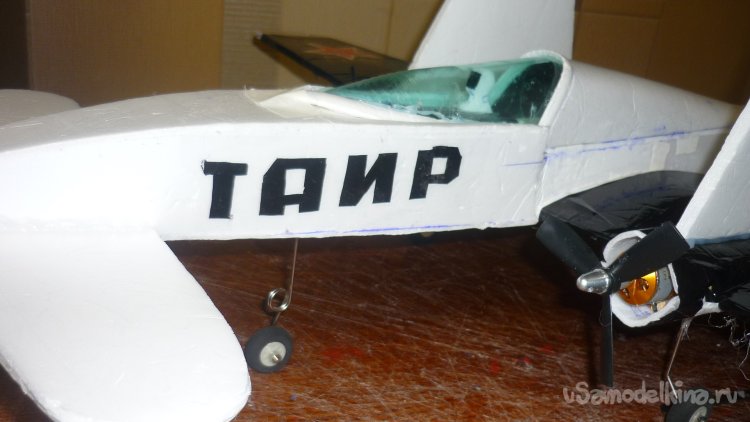

Вырезал буквы, смонтировал надписи.

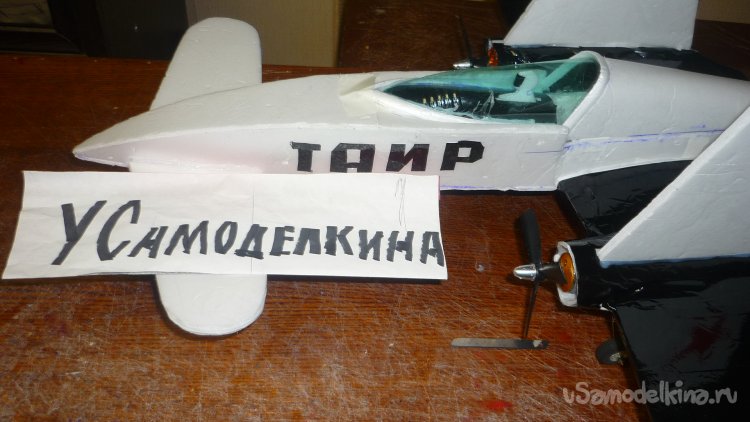

Фотографии для сайта «У Самоделкина».

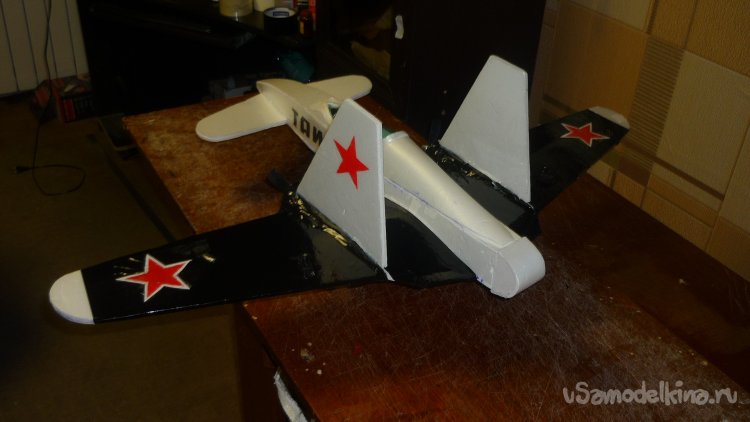

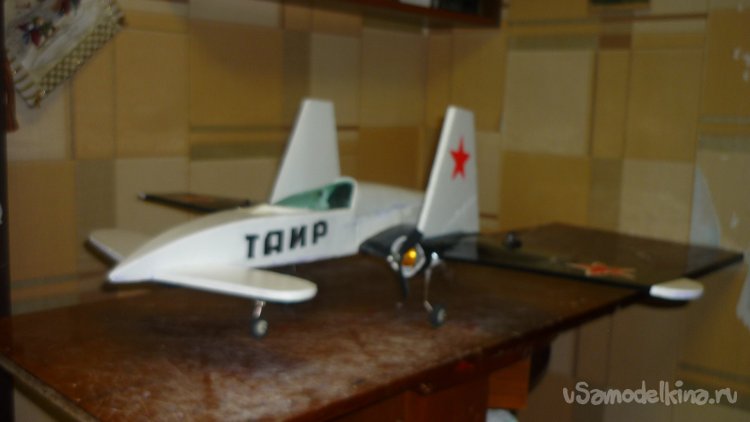

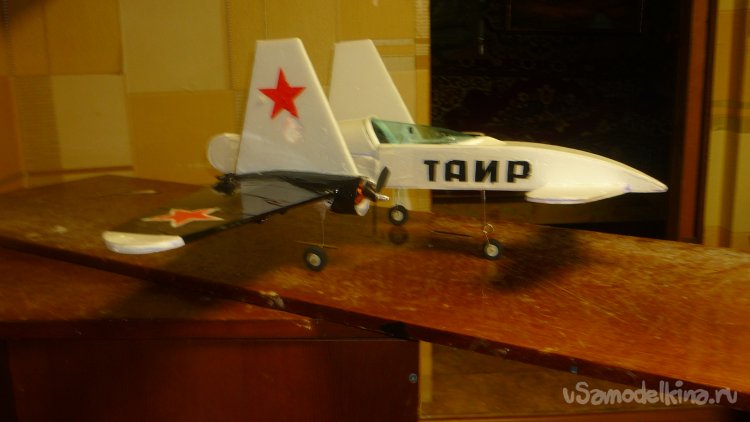

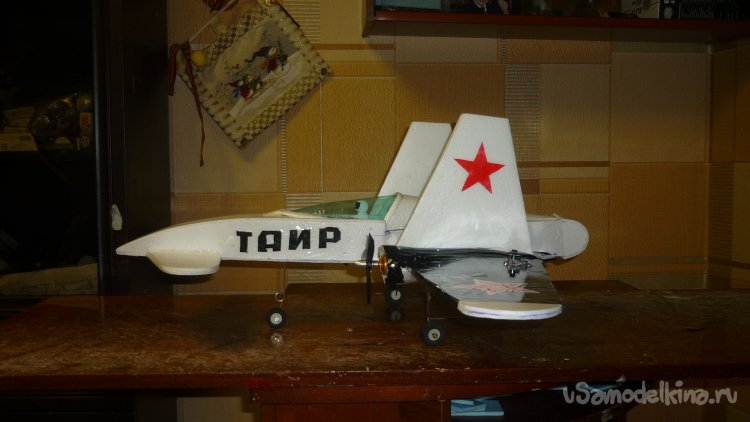

Фотографии готовой модели.
Вот так с вашей помощью появилась новая модель.
На этом прощаюсь.
Однако, до свидания. Ваш Валерьян Самоделкин.
