    Делаем сушилку для заднего стекла



    Всем привет, решил сделать себе сушилку для заднего стекла. На нем постоянно образуется запотевание, что ухудшает видимость, а это окно у меня основное для обозрения того, что творится сзади. Причем запотевания бывают не только зимой, но даже летом, когда идет дождь. Самоделка представляет собой своего рода фен, который работает от бортовой сети. Тепловая мощность самоделки составляет около 100Вт, этого достаточно, чтобы поднять температуру с 0 до +15С. Собрано все просто из доступных материалов, если самоделка вас заинтересовала, предлагаю изучить ее более детально!

    Список материалов и инструментов, которые я использовал:

    Список материалов:
    - моторчик от фена с пропеллером (мой на 18В);
    - спираль от старой плитки;
    - две одинаковые банки (консервные или из под масла, как у меня);
    - надежные провода на ток не менее 12А;
    - керамические изоляторы.

    Список инструментов:
    - паяльник (кислота и припой);
    - краска (в баллончике, не жаростойкая);
    - болгарка;
    - дрель;
    - наждачка;
    - эпоксидный клей или холодная сварка.

    Процесс изготовления самоделки:

    Шаг первый. Подготовка материалов

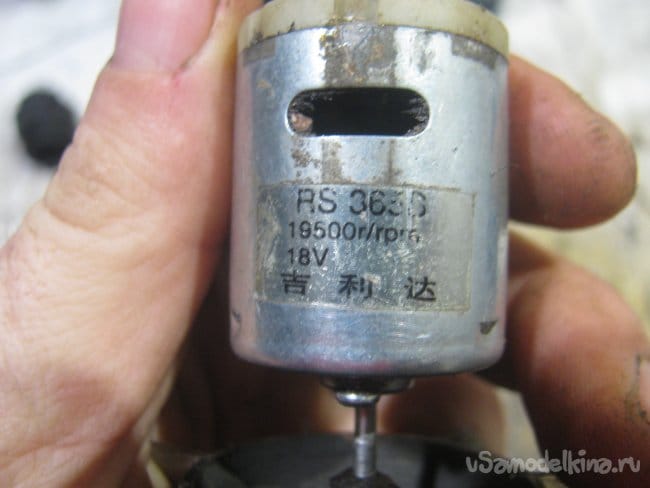

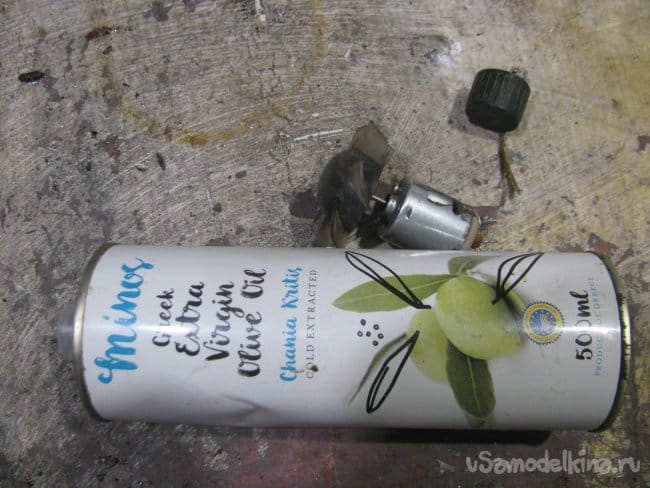

    Моторчик я взял от фена, он у меня на 18В, то есть при 12-14В он работает во вполне щадящем режиме. Изначально я думал, что его мощность великовата, но в итоге воздушный поток оказался вполне подходящий, а шумит он и не так сильно. Втулки были снаружи смазаны 158-ой, моторчик перестал визжать.

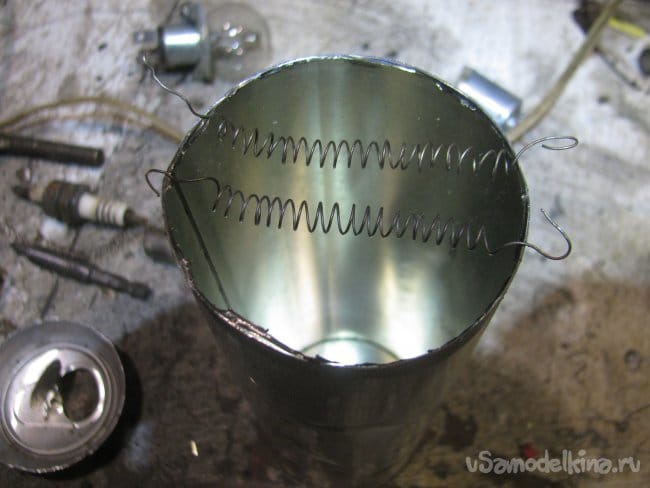

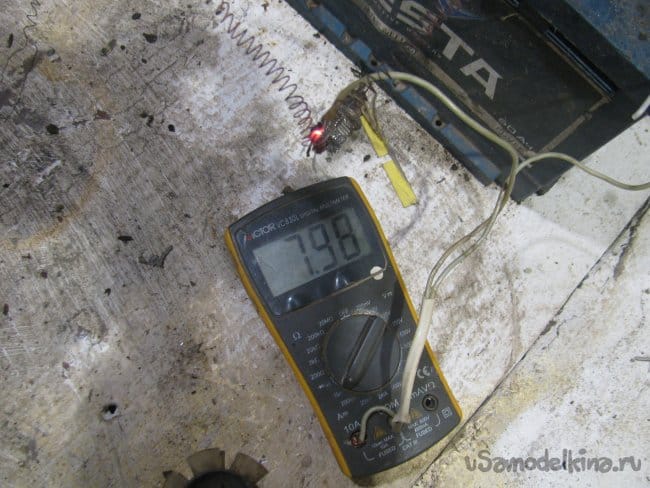

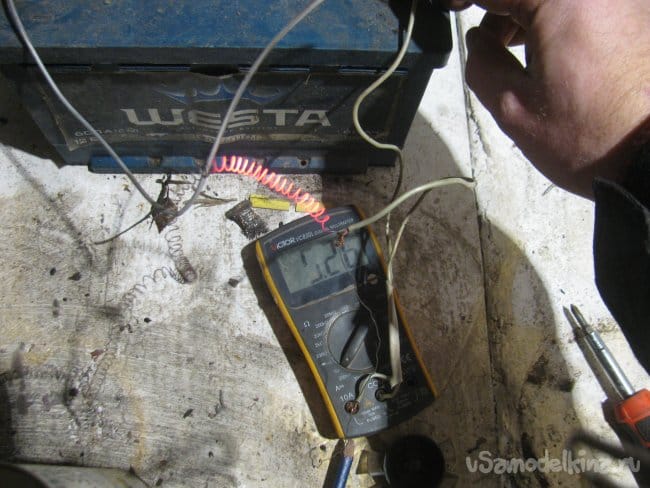

    Далее подготовим нагревательные элементы, у меня это куски спиралей от плитки. Длину я подбирал методом "тыка", постепенно уменьшая длину так, чтобы спирали светились ярко-красным. В итоге одна спираль потребляет порядка 5А.
    При обдуве спирали светятся еле заметно, можно сделать ярче, но при остановке мотора они сразу перегорят.


    Шаг второй. Установка мотора

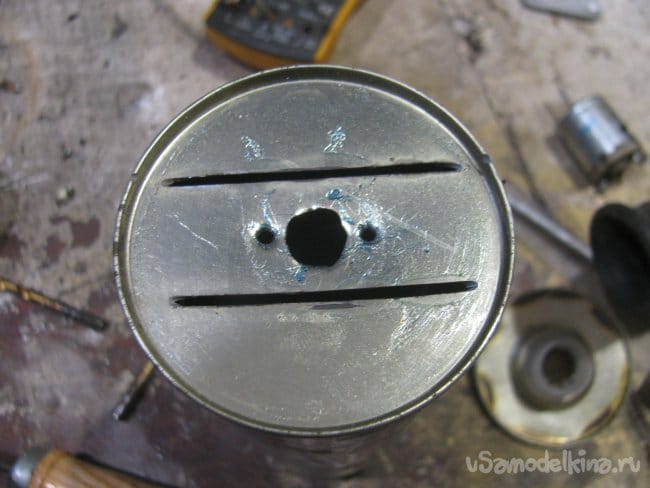

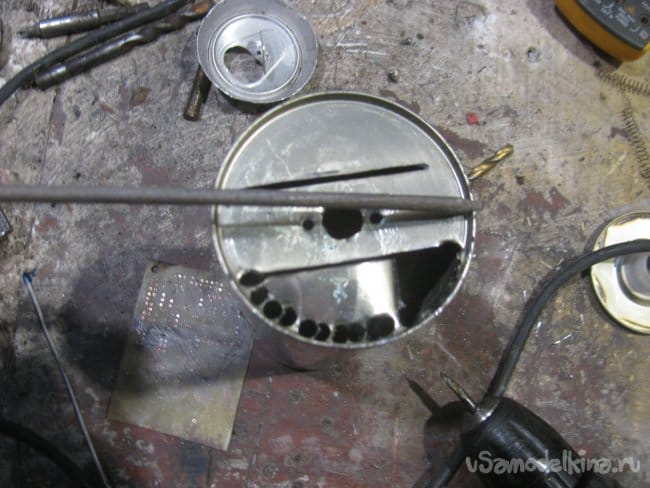

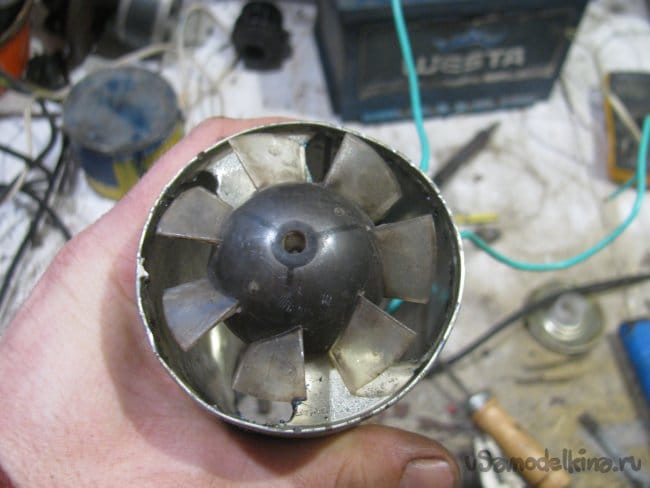

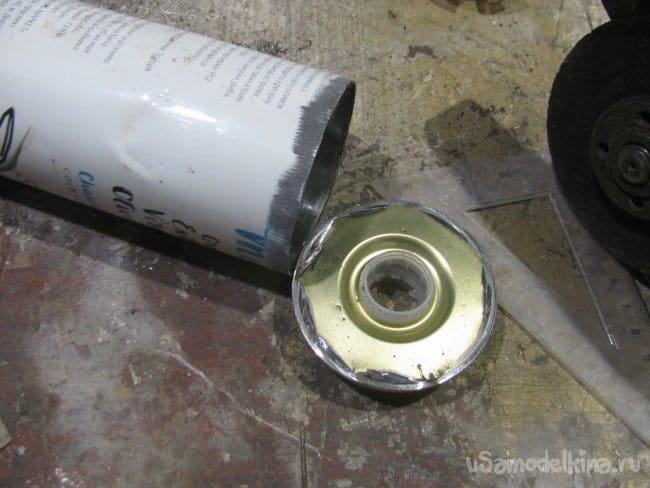

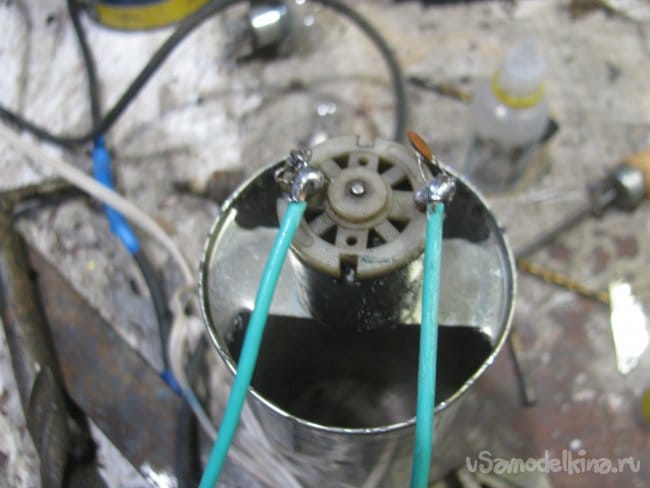

    В дне металлического бутылька наметил и просверлил отверстия. А далее прорезал окна болгаркой, дрелью и финально круглым напильником. В итоге осталось прикрутить моторчик винтиками. Предварительно припаиваем к мотору провода и выводим через отверстия в нужном месте. Можно включить и посмотреть, нигде ли не цепляет крыльчатка. Зазоры я поставил большие, так что проблем тут возникнуть не должно.








    Шаг третий. Установка спиралей

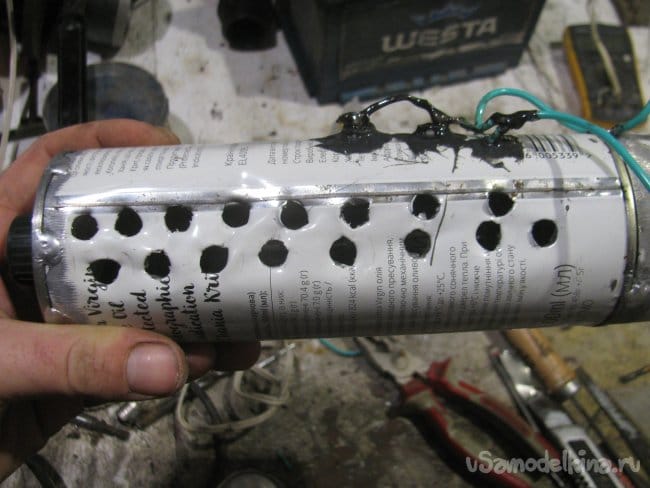

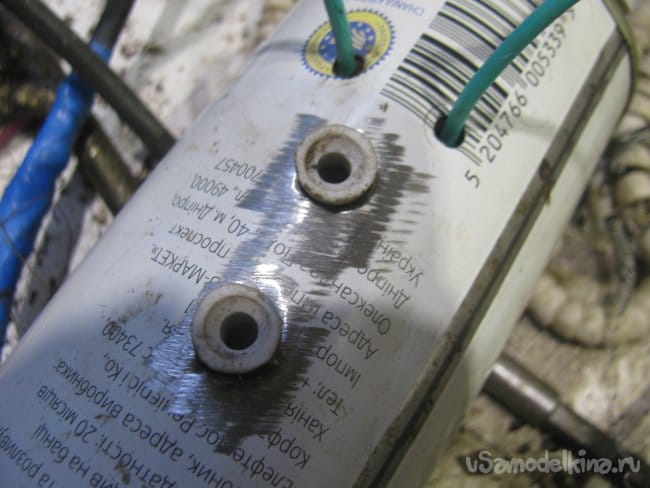

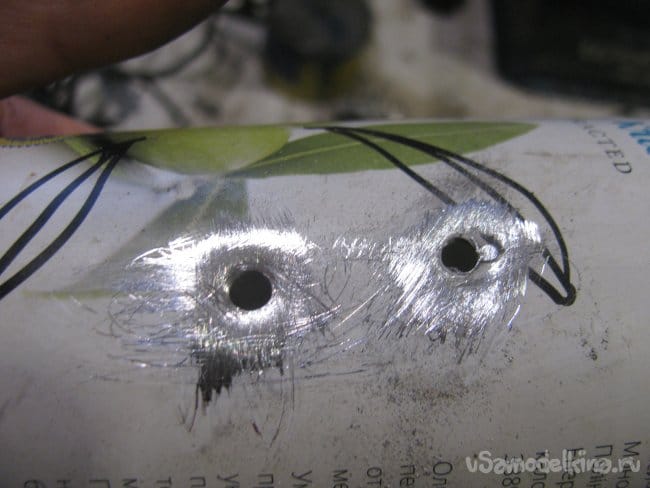

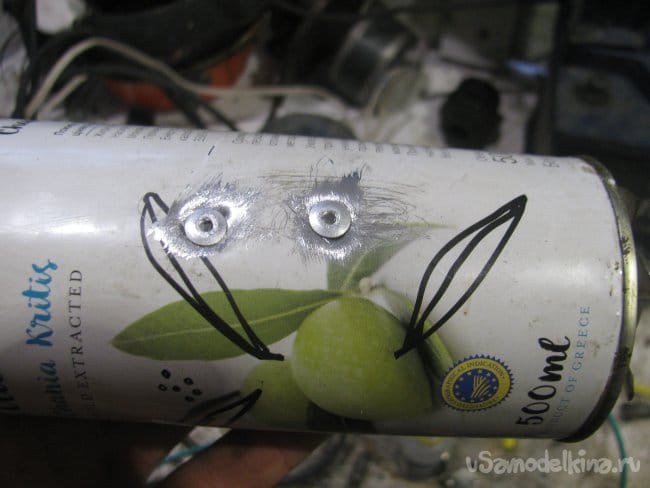

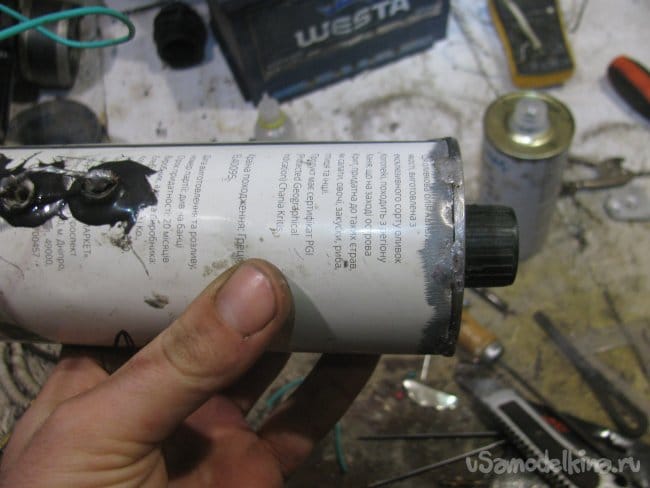

    Сверлим отверстия в банке, с одной стороны я накрутил спирали на заклепки, в итоге тут подключение идет на корпус самоделки. С другой стороны установлены керамические изоляторы, они вклеены на эпоксидный клей. Кстати, клей на фото очень удобный, мешается 1 к 1, схватывается через минут 5, застывает в камень, очень крепкий.











    Когда смола затвердела, выводим концы спиралей и припаиваем к куску провода при помощи кислоты. Пайка обеспечит хороший контакт и спираль тут не будет отгорать. В завершении, чтобы все укрепить, снова промазал все важные участки эпоксидным клеем. Нагрев в области контакта спирали с проводом минимальный, так что проблем тут не возникнет.

    Шаг четвертый. Задняя и передняя часть

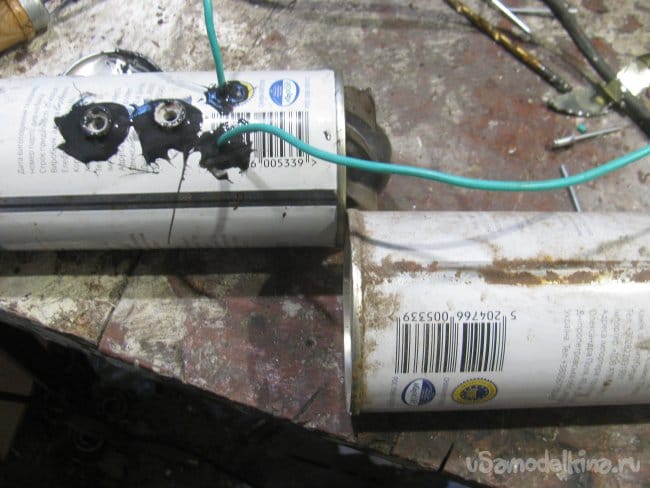

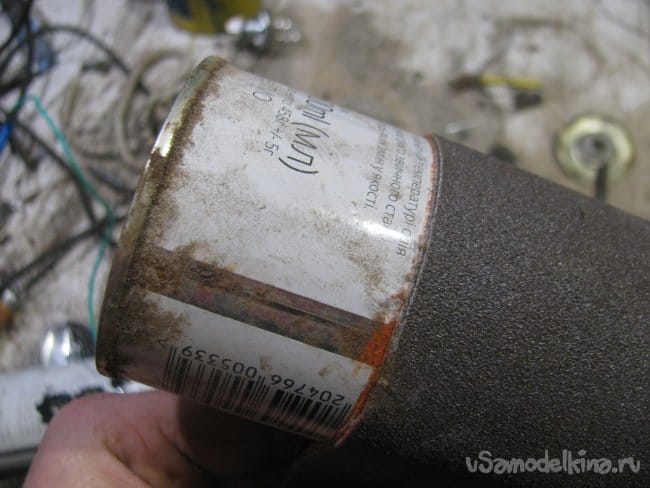

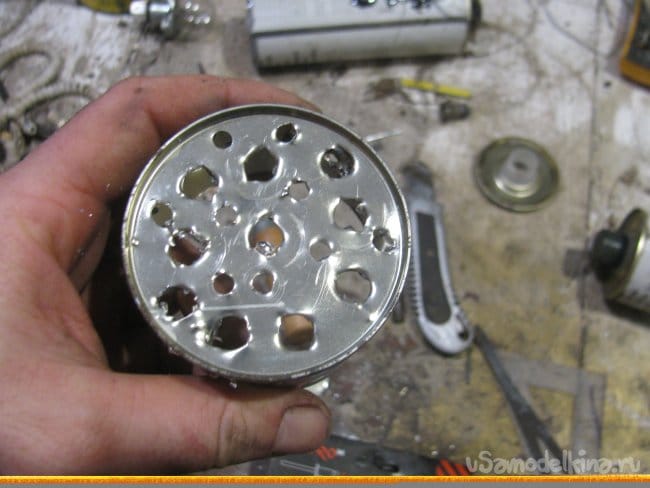

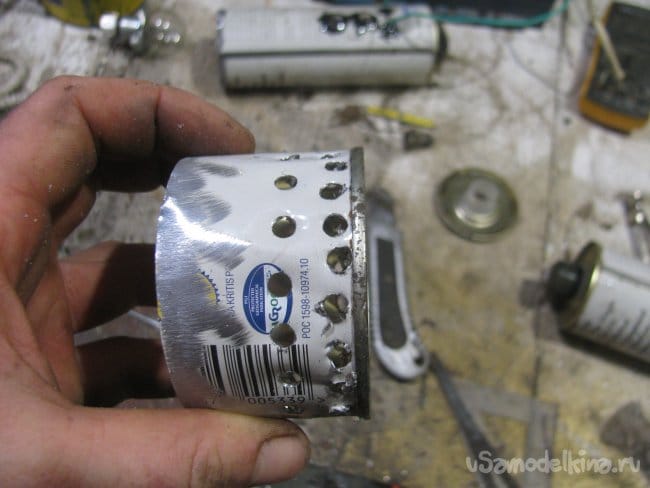

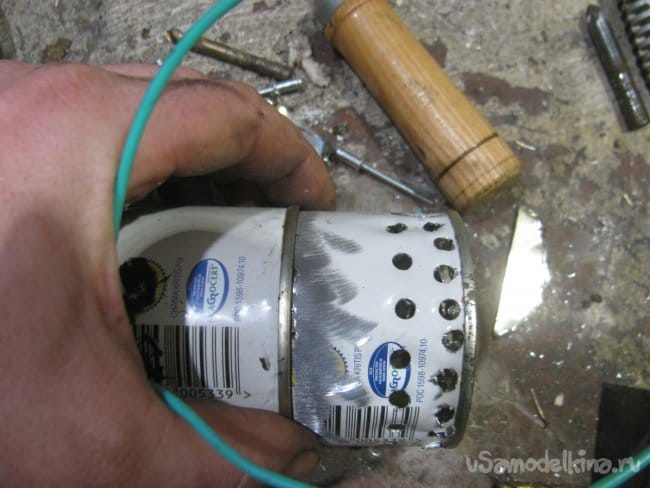

    Переднюю часть банки припаиваем на место, тут понадобится паяльная кислота. А для задней части отрезаем дно от еще одной банки и сверлим отверстия. Как итог, получаем защитный щиток для вентилятора. Припаиваем щиток на место.
    В завершении все места пайки чистим мочалкой с содой, иначе тут будет происходить ржавление.






    Шаг пятый. Подключение и покраска

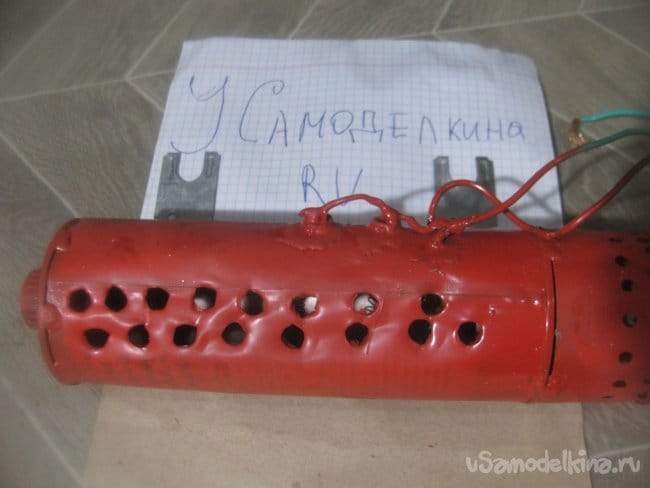

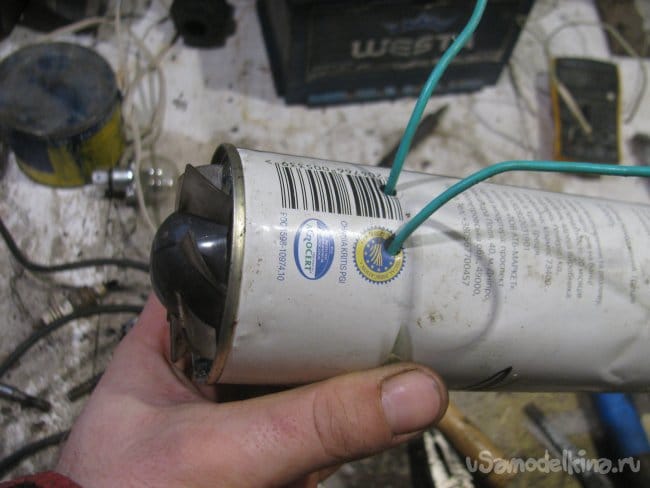

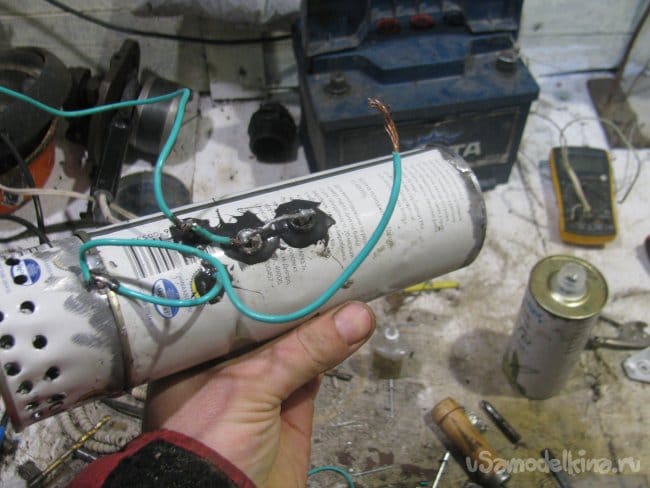

    Подключаем провода от мотора и спиралей, нужные места укрепляем эпоксидным клеем. В завершении самоделку можно задуть краской из баллончика, так приспособа не будет ржаветь, да и смотрится интереснее. Краску я использовал обычную, не жаростойкую, так как особо сильного нагрева тут нет.




    Шаг шестой. Крепежи и испытания

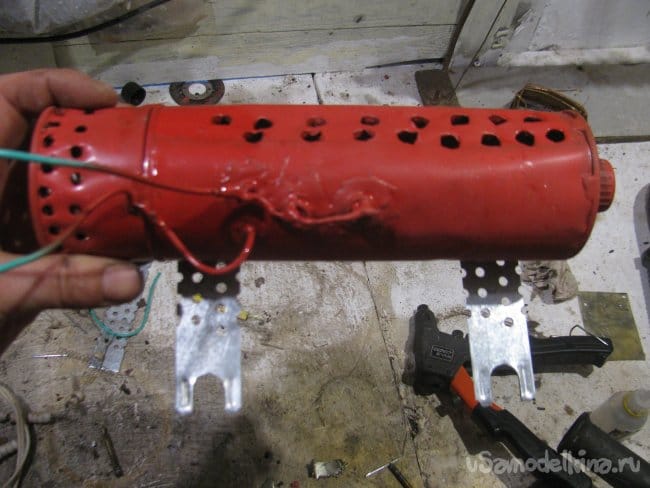

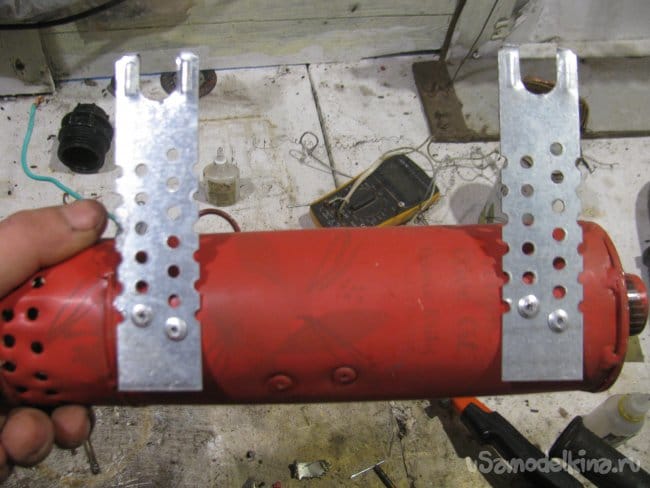

    При помощи заклепок прикрепляем пластины, при помощи которых самоделку можно закрепить под задним стеклом.
    Вот и все, можно испытать, дует самоделка отлично, на выходе воздух ощутимо теплый. Двух спиралек хватает чтобы в уличных условиях при температуре около нуля получить +15. Если вам надо больше, спиралек можно поставить больше, все зависит от нагрузки на бортовую сеть.


    Само собой, не забываем поставить предохранитель на 15А, а также используем проводку, которая выдержит такой ток и не будет терять по пути следования теплоту. Включатель также используем надежный.

    Теперь нажатием на кнопку можно за пару минут просушить заднее окно. Поскольку салон отапливает основная печь, то в салоне будет уже явно не 0 градусов, так что приспособа на выходе будет давать порядка +30С, а то и больше.

    На этом самоделка готова, не бросайте приспособу в машине без присмотра, а также не включайте на длительное время с неработающим мотором, так как посадить АКБ. Удачи и творческих вдохновений, если решите повторить подобное!
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Сушилка

    Как собрать простой квадроцикл своими руками

    Прибор, контролирующий высоковольтное напряжение автомобиля

    6.8
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    7.1
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    5.4
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 6.42 из 10 (голосов: 8 / История оценок)

    Добавить комментарий

    58 комментариев
    Dmitrij Автор
    Цитата: ino53
    аналоговом (тиристор плавно меняет напр. на нагрузке, т.е. идет резанная синусоида


    так точно

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Dmitrij Автор
    Цитата: Korolev
    Dmitrij,
    да, это реальное потребление прогретого инкубатора в режиме поддержания 38С

    Я так и не понял, нагреватель включён или отключен в момент измерения тока? Не думаю, что он работает в аналоговом режиме, скорее всего в триггерном, с заданной дельтой.


    в режиме поддержания температуры лампы вообще не светятся, но если туда залезть рукой, то они теплые, вот можно прикинуть, сколько на них поступает тока и сколько выделяется тепла (лампы 100Вт)


    Фотки из интернета

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Korolev
    Dmitrij,
    да, это реальное потребление прогретого инкубатора в режиме поддержания 38С

    Я так и не понял, нагреватель включён или отключен в момент измерения тока? Не думаю, что он работает в аналоговом режиме, скорее всего в триггерном, с заданной дельтой.

    ino53
    Цитата: Dmitrij
    да, это реальное потребление прогретого инкубатора в режиме поддержания 38С

    С одной стороны, 230 В * 0,07 А примерно 16 Вт, вроде немного... Регулятор мне неизвестный, в каком он режиме работает, триггерном (вкл-выкл) или аналоговом (тиристор плавно меняет напр. на нагрузке, т.е. идет резанная синусоида, тут мультик может что хош показать). Да, мерить 70 мА на пределе 10 А постоянного тока - как то... В общем, вопросов только добавилось pardon


    Dmitrij Автор
    Korolev,


    да, это реальное потребление прогретого инкубатора в режиме поддержания 38С

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Korolev
    Dmitrij

    Или фотка нечёткая, или я слепой, но насколько могу догадаться, это ток потребления нагревателя, 0,07 А? Вопрос: а нагреватель в этот момент включен?

    Dmitrij Автор
    Цитата: Korolev
    Dmitrij,
    На след год уже буду или ИБП покупать или мудрить напрямую от 12В

    Слушай, пока есть возможность, промерь-ка ты реальную потребляемую мощность инкубатором (подогревателем). Пригодится при дальнейшей его модернизации. А насчёт ИБП, в инете дофига доработок по подключению автомобильных АКБ.


    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Korolev
    Dmitrij,
    На след год уже буду или ИБП покупать или мудрить напрямую от 12В

    Слушай, пока есть возможность, промерь-ка ты реальную потребляемую мощность инкубатором (подогревателем). Пригодится при дальнейшей его модернизации. А насчёт ИБП, в инете дофига доработок по подключению автомобильных АКБ.

    Dmitrij Автор
    Korolev,


    да разбирать пока я его не могу, а если воткнуть 12В в 220В не включится же наверно? Да им осталось фигня, до 25 числа... На след год уже буду или ИБП покупать или мудрить напрямую от 12В

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Korolev
    Dmitrij,
    Уже и спиральку нашел, подрегулировать минимальное поддержание

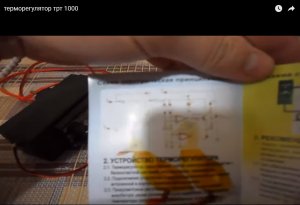

    Не помню уже, как там у тебя организовано поддержание температуры в инкубаторе, но думаю, что туда же можно "подкинуть" и эту "штуковину".  scratch

    Dmitrij Автор

    Выключили свет, а в инкубаторе 30 яек... температура упала до 35 и тут яйки сжались у меня. Притащил эту штуку, буквально секунд 20 дунул и снова 38С  dance2 Так и спас. Жаль регулятора нет

    Уже и спиральку нашел, подрегулировать минимальное поддержание, тут и свет включили.

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Гость Vladimir

    какой жуткий колхоз....

    Korolev
    Валерий,
    Ино и Королёв про такое тоже слышали...

    Кажется уже писал. Дядька мне рассказывал, учился он заочно в Ульяновском государственном педагогическом университете имени И. Н. Ульянова, а в Ульяновске только что, к 100-летию, построили Ленинский Мемориал. Заселили "студентов" в супер (по тем временам) "ХОТЭЛЬ". В номере японский телевизор, по тем временам - чудо техники. Сессию сдали, отметили как положено. Залезли в телек ножом через вент. щель, что-то там повредили, позвонили по номеру на шильдике. Через 20 минут вошли двое япошек в костюмах, галстуках, поклонились, извинились, достали из кейса войлочные тапочки, обулись, вынесли телевизор, внесли новый.  По тем, совдеповским временам, для мужиков из глубинки это было чудо, похлеще снисхождения огня! xaxa

    Pronin

    Только не верю, что кто-то может назвать модель такого телевизора....)))

    Телевизор LG (бывш. GoldStar) 21" куплен был аж не помню в каком году ~< 2000г нашей эры  scratch

    Последнее время стоял выключенным давно. Но, места занимает многа... Сейчас же ЖКИ плоские. Попросил сына - продать эту РАБОЧУЮ халабуду. Увез, грит - продал (в скупке) за деньги....  dance2 На бензин. У меня прям гора с плеч.  pardon


    Валерий
    Цитата: Dmitrij
    дак пусть сделают хоть ОДНУ надежную и безопасную машину, неважно сколько она будет стоить. Не своим продадут, так более состоятельным. Да и в России ж "олигарфы" есть...


    Дима... А почему тот-же Форд и Опель прекратили выпуск таких в Европе? Не подскажешь? Неважно же, сколько они стоили, правда? Их покупали и хотели ещё, а эти гады делпать перестали...))))

    Дима, ты реально не понимаешь, или просто прикалываешься???

    Ни одно производство не существует для того, "чтобы сделать". Все они выпускают продукцию "чтобы продать". И посмотри, что сейчас пользуется спросом! Вот, например, у нас город, конечно, не большой. И в нём шесть автосалонов разных марок. И знаешь НИ ОДНОГО с машинами высокого класса!!! За этим уже в Минск надо ехать...

    Что народ сейчас покупает?? Правильно, доступные "консервы"... Сейчас уже народу нужны такие машины, на которые не надо копить десять лет! Именно такие покупаются! И плевать, что хватит её максимум на эти самые десять лет (это если с нехилыми вложениями)... И именно поэтому сейчас везде только "нищебродские" - они НУЖНЫ!  И никто не будет строить автозавод ради того, чтобы выпустить одну машину, которую Дима купить хочет! (Без гарантии, что, когда её выпустят, Дима не купит себе Мерседес, а не её!)))). Конкурировать с уже имеющимися и втискиваться в существующие рынки не так-то и просто! Вон, старые мировые автогиганты не выдерживают, сдуваются!!!

    Именно по этой причине российский автопром производит то, что востребовано! И правильно делает!

    А не нравится "Веста" - купи фольксваген-поло, рено-логан, форд фокус и так далее! По качеству будет похуже маленько (если возьмёшь комплектацию  в ту-же ценну), зато у тебя шильдик будет красивый!!!

    Але нови ностра алис!
    Валерий
    Цитата: Dmitrij
    У нормальных машин не только нормальный антикор и толщина стали, но еще и сталь такая, что она довольно тяжело ржавеет.


    Просто назови модель!!! Назови мне современную модель с ценой до 20-ти, которая покрашена нормально и сделана из нормального железа! А то распыляться можно бесконечно...Я тоже могу настаивать на том, что у японских телевизоров гарантия 25 лет, а, если открыть корпус, внутри всё сгорает! )))) Думаю, и Ино и Королёв про такое тоже слышали... Только не верю, что кто-то может назвать модель такого телевизора....)))))

    Але нови ностра алис!
    Korolev

    Спасибо, сработало, а то с кнопкой "Вставка скрытого текста" у меня нихрена не получалось.  yes  friends

    Dmitrij Автор
    Korolev,


    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Korolev
    Dmitrij,
    дак пусть сделают хоть ОДНУ надежную и безопасную машину, неважно сколько она будет стоить.

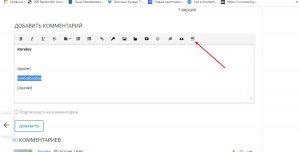

    Жаль, что так и не научил меня "скрывать" фотки:


    Модели называть?  smile


    Dmitrij Автор
    Цитата: Korolev
    Dmitrij,
    У нормальных машин не только нормальный антикор и толщина стали, но еще и сталь такая, что она довольно тяжело ржавеет. А у отечественных что? Гниющая консерва, покрашенная отлетающей ху...той

    Да не надо путать х@й с пальцем!

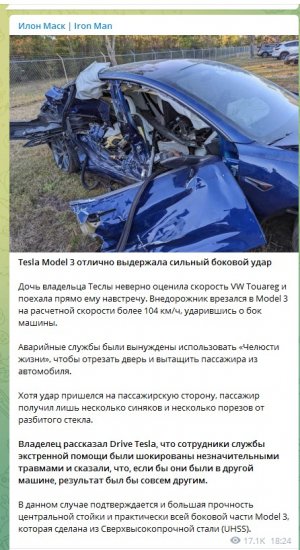

    Tesla Model 3, 2021 ... 5 950 000 ₽
